申请日2014.10.10
公开(公告)日2015.03.04
IPC分类号C02F9/08
摘要
本实用新型公开了一种合渣自动化生产高净度水处理装置，包括依次连通的沉淀池、一级过滤池、二级过滤池、UV杀菌装置和收集池，所述二级过滤池包括过二级滤池体，以及设于过滤池体内的伞状过滤装置;所述伞状过滤装置包括过滤伞安装支架，由上至下依次设于过滤伞安装支架上的一级过滤伞和二级过滤伞，所述二级过滤伞的外径大于一级过滤伞的外径。本实用新型通过沉淀池、一级过滤池、二级过滤池、UV杀菌装置和收集池可实现对甩渣液的沉淀、过滤和杀菌，以形成高纯净度的水，避免了甩渣液的直接排放对环境产生污染。
权利要求书

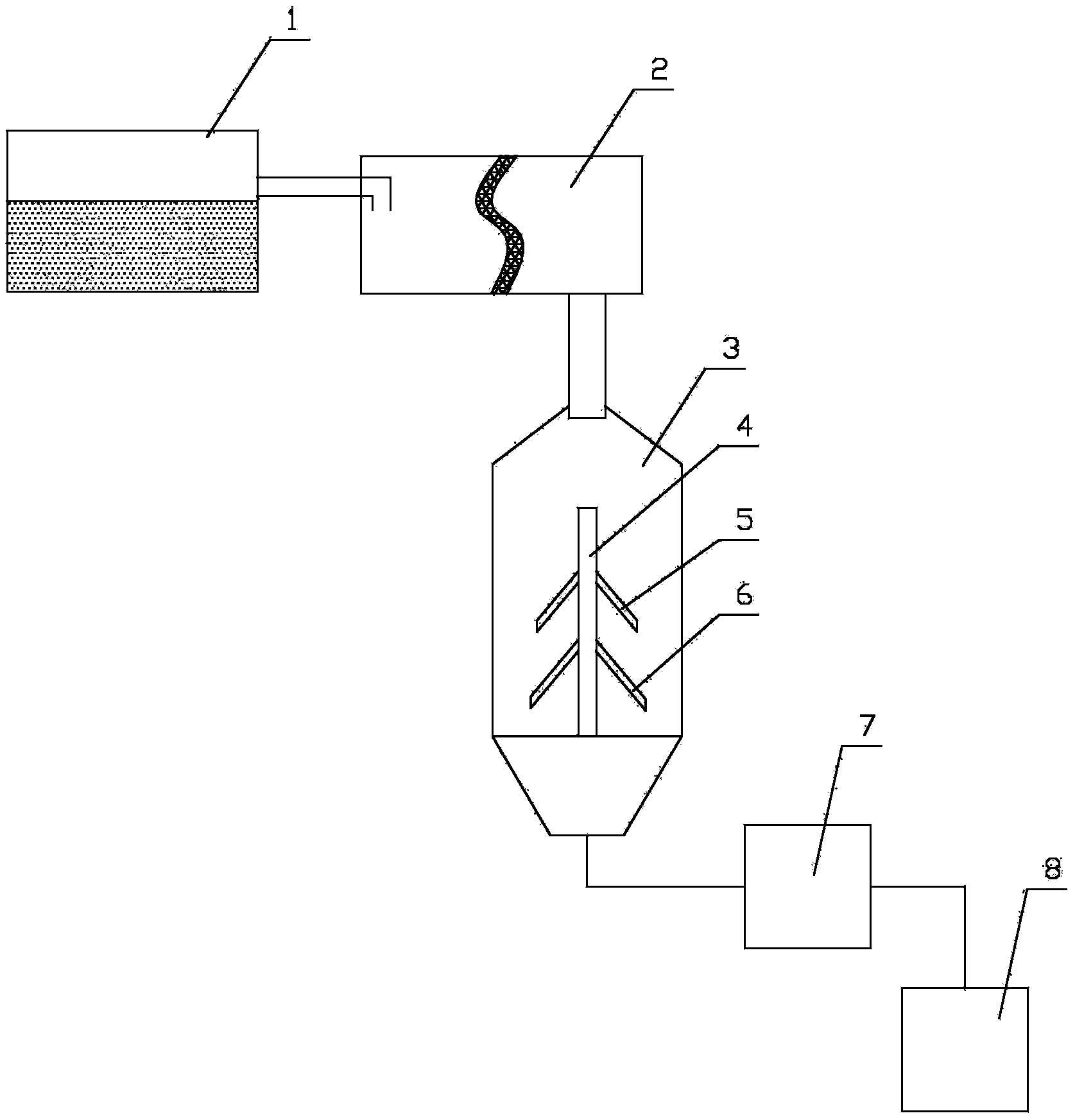

1.一种合渣自动化生产高净度水处理装置，其特征在于：包括依次连通的沉淀池(1)、 一级过滤池(2)、二级过滤池(3)、UV杀菌装置(7)和收集池(8)，所述二级过滤池(3) 包括过二级滤池体，以及设于过滤池体内的伞状过滤装置;所述伞状过滤装置包括过滤伞 安装支架(4)，由上至下依次设于过滤伞安装支架(4)上的一级过滤伞(5)和二级过滤 伞(6)，所述二级过滤伞(6)的外径大于一级过滤伞(5)的外径。
2.根据权利要求1所述的合渣自动化生产高净度水处理装置，其特征在于：所述一 级过滤伞(5)包括一级过滤伞体和设于一级过滤伞体上的多道一级过滤沟(9)，所述二 级过滤伞(6)包括二级过滤伞体和设于二级过滤伞体上的多道二级过滤沟(10)。
3.根据权利要求1所述的合渣自动化生产高净度水处理装置，其特征在于：所述二 级滤池体为柱形过滤筒体，该柱形过滤筒体的顶部和底部均为锥形结构，且该柱形过滤筒 体的顶部与一级过滤池(2)连通，该柱形过滤筒体的底部与UV杀菌装置(7)连通。
4.根据权利要求1所述的合渣自动化生产高净度水处理装置，其特征在于：所述一 级过滤池(2)包括一级过滤池体一级设于一级过滤池体内的过滤网。
说明书
一种合渣自动化生产高净度水处理装置
技术领域
本实用新型涉及水净化技术领域，更具体地说，特别涉及一种合渣自动化生产高净度 水处理装置。
背景技术
合渣，又名“懒豆渣”、“懒豆腐”。是湖北省宜昌、恩施等地家常菜，广泛分布于 鄂西南地区的土家族、汉族混居地区。鄂西南地区的土家族流传有“辣椒当盐，合渣过年” 的民谚。一般的，在制作的最后过程中需要将合渣进行甩渣，以使合渣混合更加均匀，然 而甩渣所产生的甩渣液如果直接排放将导致环境污染。因此，有必要设计一种合渣自动化 生产高净度水处理装置，以解决甩渣液的排放问题。
实用新型内容
本实用新型的目的在于提供一种可避免污染的合渣自动化生产高净度水处理装置。
为了达到上述目的，本实用新型采用的技术方案如下：
一种合渣自动化生产高净度水处理装置，包括依次连通的沉淀池、一级过滤池、二级 过滤池、UV杀菌装置和收集池，所述二级过滤池包括过二级滤池体，以及设于过滤池体 内的伞状过滤装置;所述伞状过滤装置包括过滤伞安装支架，由上至下依次设于过滤伞安 装支架上的一级过滤伞和二级过滤伞，所述二级过滤伞的外径大于一级过滤伞的外径。
优选地，所述一级过滤伞包括一级过滤伞体和设于一级过滤伞体上的多道一级过滤 沟，所述二级过滤伞包括二级过滤伞体和设于二级过滤伞体上的多道二级过滤沟。
优选地，所述二级滤池体为柱形过滤筒体，该柱形过滤筒体的顶部和底部均为锥形结 构，且该柱形过滤筒体的顶部与一级过滤池连通，该柱形过滤筒体的底部与UV杀菌装置 连通。
优选地，所述一级过滤池包括一级过滤池体一级设于一级过滤池体内的过滤网。
与现有技术相比，本实用新型的优点在于：本实用新型通过沉淀池、一级过滤池、二 级过滤池、UV杀菌装置和收集池可实现对甩渣液的沉淀、过滤和杀菌，以形成高纯净度 的水，避免了甩渣液的直接排放对环境产生污染。
