申请日2014.12.10
公开(公告)日2015.03.25
IPC分类号E03C1/12; G05D9/12; E03D5/09; E03D5/10
摘要
本发明涉及一种利用废水冲洗座便器的自动控制装置，该装置采用串联水箱和电气自动控制装置，收集废水方便、占用空间小、使用操作简单，实现了废水冲洗座便器的自动控制，达到了节约水资源的目的。
摘要附图
权利要求书
1.一种利用废水冲洗座便器的自动控制装置，其特征在于：由废水收集系统和座便器冲 洗测控系统等组成，其中废水收集系统由废水收集水盆、废水注入水管、过滤网、两个废水 储水箱、废水储水箱联通管、废水溢流水管组成，废水注入水管的出水口位于第一废水储水 箱内，在出水口所在的废水储水箱的位置上设置有过滤网，在第一废水储水箱上设置有溢流 管，溢流管流出口通入下水道，第二废水储水箱安置在座便器旁边，两个废水储水箱通过废 水储水箱联通管实现连通器结构，废水储水箱保持相同的水位;
座便器冲洗测控系统包括潜水泵、废水上水管、废水控制电磁阀、废水储水箱高水位检 测探头、废水储水箱低水位检测探头、座便器低水位检测探头、座便器高水位检测探头、电 气自动控制箱、自来水管、座便器上水管、自来水控制电磁阀，座便器储水箱的上水管与一 个三通的出水口相连，三通的两个进水口分别通过废水控制电磁阀、自来水控制电磁阀与第 二废水储水箱和自来水管相连，在第二废水储水箱内设置有潜水泵，该潜水泵通过废水上水 管连通座便器储水箱，在废水上水管上安装有废水控制电磁阀，座便器储水箱通过座便器上 水管与自来水管连接，在自来水管上设置有自来水控制电磁阀，废水控制电磁阀和自来水控 制电磁阀均采用单向阀且为电气互锁，用于控制并隔离废水和自来水;
电气自动控制箱通过交流220V电源供电，电气自动控制箱通过控制电路连接废水控制电 磁阀和自来水控制电磁阀，在座便器储水箱内设置有座便器低水位检测探头和座便器高水位 检测探头，在第二废水储水箱内设置有废水储水箱高水位检测探头以及废水储水箱低水位检 测探头，座便器低水位检测探头、座便器高水位检测探头、废水储水箱高水位检测探头以及 废水储水箱低水位检测探头分别通过控制电路与电气自动控制箱连接。
2.根据权利要求1所述的利用废水冲洗座便器的自动控制装置，其特征在于：所述电气 自动控制箱控制电路包括：
电气自动控制箱控制电路包括：废水储水箱水位检测开关(SS)、废水储水箱高水位控制 继电器(KM1)、废水储水箱低水位控制继电器(KM2)、座便器水位检测开关(CS)、座便器高 水位控制继电器(KM3)、座便器低水位控制继电器(KM4)、来水控制电磁阀(RWV)、废水控 制电磁阀(SV)、废水提升水泵(SP)、手动冲洗开关(AS)、自动冲洗开关(MS)。
3.根据权利要求2所述的利用废水冲洗座便器的自动控制装置，其特征在于：所述废水 电气自动控制箱控制电路的控制方式是：储水箱水位检测开关(SS)共有8个引脚，其中a、 b两个引脚均接到交流220V电源的相线，c脚接到交流220V电源的零线，d脚通过废水储水 箱高水位控制继电器(KM1)的常闭接点与废水储水箱低水位控制继电器(KM2)的线圈相连， e脚通过废水储水箱低水位控制继电器(KM2)的常闭接点与废水储水箱高水位控制继电器 (KM1)的线圈相连，实现继电器(KM1)与(KM2)的电气互锁，f脚用导线引到废水箱底部， g脚用导线引到废水箱下部作为低水位探头，h脚用导线引到废水箱上部作为高水位探头，g、 h脚引线长度依据废水箱高低水位的设置而定，座便器水位检测开关(CS)共有8个引脚， 其中a、b两个引脚均接到交流220V电源的相线，c脚接到交流220V电源的零线，d脚通过 座便器高水位控制继电器(KM3)的常闭接点与座便器低水位控制继电器(KM4)的线圈相连， e脚通过座便器低水位控制继电器(KM4)的常闭接点与座便器高水位控制继电器(KM3)的 线圈相连，实现继电器(KM3)与(KM4)的电气互锁，f脚用导线引到座便器储水箱底部，g 脚用导线引到座便器储水箱下部作为低水位探头，h脚用导线引到座便器储水箱上部作为高 水位探头，g、h脚引线长度依据座便器储水箱高低水位的设置而定，自来水控制电磁阀(RWV) 线圈的一端与交流220V电源的零线相连，另一端通过座便器高水位控制继电器(KM3)的常 闭接点和废水储水箱低水位控制继电器KM2的常闭接点与手动冲洗开关AS并联的支路后接到 交流220V电源的相线，废水控制电磁阀SV与废水提升水泵(SP)并联后，一端与交流220V 电源的零线相连，另一端与座便器低水位控制继电器(KM4)的常开接点、废水储水箱高水位 控制继电器(KM1)的常开接点、座便器高水位控制继电器(KM3)的常闭接点、自动冲洗开 关MS串联后接到交流220V电源的相线。
4.根据权利要求2所述的利用废水冲洗座便器的自动控制装置，其特征在于：所述废水 储水箱水位检测开关以及座便器水位检测开关均采用JYB-714型晶体管液位继电器，废水储 水箱高水位控制继电器、废水储水箱低水位控制继电器、座便器高水位控制继电器以及座便 器低水位控制继电器均选用JZC1-44继电器。
5.根据权利要求1所述的利用废水冲洗座便器的自动控制装置，其特征在于：还包括旁 路截门，该旁路截门安装在自来水管上。
说明书
利用废水冲洗座便器的自动控制装置
技术领域
本发明属于厨卫洁具领域，特别是一种利用废水冲洗座便器的自动控制装置。
背景技术
目前，我国城市居民家庭和宾馆的座便器均采用自来水冲洗，每次冲洗需用自来水6-8 升(老式座便器用水量更大)，既浪费水资源，又排放大量污水。在城镇家庭生活用水中，主 要由两大部分构成，一部分是冲洗座便器用水，另一部分则是洗衣、洗浴和洗嗽用水等，而 洗衣、洗浴和洗嗽等产生的废水为碱性水，可满足冲洗座便器的要求。因此，近年来开展利 用洗浴和洗嗽等产生的废水冲洗座便器的研究备受关注。
秦辉等人研究的全自动废水利用座便器，专利公开号为CN200955191，其技术方案是： 由废水水箱(31)、洗漱水箱(35)、混合水箱(30)、便池(34)和供、排水机械控制机构等 组成，其主要特点是冲洗座便器的废水不足时可通过排水选择控制机构自动补充自来水。
倪玲英研究设计的废水再利用自动装置(选自《节能》2001年12月)由波纹管、文丘 利管、储水箱、单向阀等组成，它是利用流动水流产生的负压(吸力)和静水压力为动力， 自动将生活废水压到储水箱内，实现废水再利用。上述两种废水利用装置均属于机械式废水 利用控制装置，制造工艺较复杂，占用空间较大，不利于在狭小的卫生间安装使用。
经检索，本专利内容的工作方式与上述两篇文献的技术方案有所区别。
发明内容
本发明的目的是针对现有技术的不足，提出一种收集废水方便，占用空间小、废水或自 来水冲洗自动转换的利用废水冲洗座便器的自动控制装置，该装置冲洗用水量可人为调整， 座便器上水可自动控制。
本发明解决其技术问题是采取以下技术方案实现的：

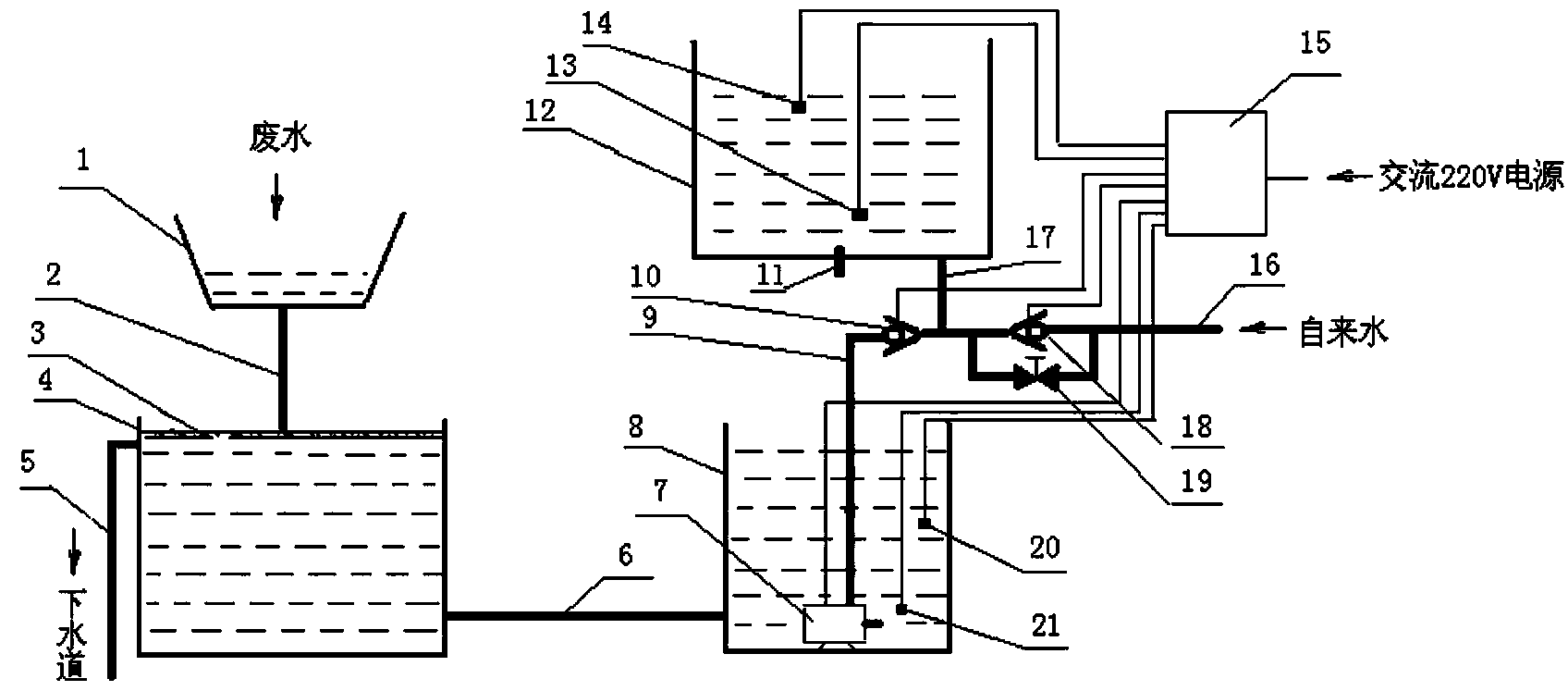

一种利用废水冲洗座便器的自动控制装置，由废水收集系统和座便器冲洗测控系统等组 成，其中废水收集系统包括废水收集水盆、废水注入水管、过滤网、两个废水储水箱、废水 储水箱联通管、废水溢流水管组成，废水注入水管的出水口位于第一废水储水箱内，在出水 口所在的废水储水箱的位置上设置有过滤网，在第一废水储水箱上设置有溢流管，溢流管流 出口通入下水道，第二废水储水箱安置在座便器旁边，两个废水储水箱通过废水储水箱联通 管实现连通器结构，废水储水箱保持相同的水位;
座便器冲洗测控系统包括潜水泵、废水上水管、废水控制电磁阀、废水储水箱高水位检 测探头、废水储水箱低水位检测探头、座便器低水位检测探头、座便器高水位检测探头、电 气自动控制箱、自来水管、座便器上水管、自来水控制电磁阀，座便器储水箱的上水管与一 个三通的出水口相连，三通的两个进水口分别通过废水控制电磁阀、自来水控制电磁阀与第 二废水储水箱和自来水管相连，在第二废水储水箱内设置有潜水泵，该潜水泵通过废水上水 管连通座便器储水箱，在废水上水管上安装有废水控制电磁阀，座便器储水箱通过座便器上 水管与自来水管连接，在自来水管上设置有自来水控制电磁阀，废水控制电磁阀和自来水控 制电磁阀均采用单向阀且为电气互锁，用于控制并隔离废水和自来水;
电气自动控制箱通过交流220V电源供电，电气自动控制箱通过控制电路连接废水控制电 磁阀和自来水控制电磁阀，在座便器储水箱内设置有座便器低水位检测探头和座便器高水位 检测探头，在第二废水储水箱内设置有废水储水箱高水位检测探头以及废水储水箱低水位检 测探头，座便器低水位检测探头、座便器高水位检测探头、废水储水箱高水位检测探头以及 废水储水箱低水位检测探头分别通过控制电路与电气自动控制箱连接。
而且，所述电气自动控制箱控制电路包括：废水储水箱水位检测开关SS;废水储水箱高 水位控制继电器KM1;废水储水箱低水位控制继电器KM2;座便器水位检测开关CS;座便器 高水位控制继电器KM3;座便器低水位控制继电器KM4;自来水控制电磁阀RWV;废水控制电 磁阀SV;废水提升水泵SP;手动冲洗开关AS;自动冲洗开关MS。废水储水箱水位检测开关 SS共有8个引脚，其中a、b两个引脚均接到交流220V电源的相线，c脚接到交流220V电源 的零线，d脚通过废水储水箱高水位控制继电器KM1的常闭接点与废水储水箱低水位控制继 电器KM2的线圈相连，e脚通过废水储水箱低水位控制继电器KM2的常闭接点与废水储水箱 高水位控制继电器KM1的线圈相连，实现继电器KM1与KM2的电气互锁，f脚用导线引到废 水箱底部，g脚用导线引到废水箱下部作为低水位探头，h脚用导线引到废水箱上部作为高水 位探头，g、h脚引线长度依据废水箱高低水位的设置而定。座便器水位检测开关CS共有8 个引脚，其中a、b两个引脚均接到交流220V电源的相线，c脚接到交流220V电源的零线， d脚通过座便器高水位控制继电器KM3的常闭接点与座便器低水位控制继电器KM4的线圈相 连，e脚通过座便器低水位控制继电器KM4的常闭接点与座便器高水位控制继电器KM3的线 圈相连，实现继电器KM3与KM4的电气互锁，f脚用导线引到座便器储水箱底部，g脚用导线 引到座便器储水箱下部作为低水位探头，h脚用导线引到座便器储水箱上部作为高水位探头， g、h脚引线长度依据座便器储水箱高低水位的设置而定。自来水控制电磁阀RWV线圈的一端 与交流220V电源的零线相连，另一端通过座便器高水位控制继电器KM3的常闭接点和废水储 水箱低水位控制继电器KM2的常闭接点与手动冲洗开关AS并联的支路后接到交流220V电源 的相线。废水控制电磁阀SV与废水提升水泵SP并联后，一端与交流220V电源的零线相连， 另一端与座便器低水位控制继电器KM4的常开接点、废水储水箱高水位控制继电器KM1的常 开接点、座便器高水位控制继电器KM3的常闭接点、自动冲洗开关MS串联后接到交流220V 电源的相线。
而且，所述废水储水箱水位检测开关以及座便器水位检测开关均采用JYB-714型晶体管 液位继电器，废水储水箱高水位控制继电器、废水储水箱低水位控制继电器、座便器高水位 控制继电器以及座便器低水位控制继电器均选用JZC1-44继电器。
而且，还包括旁路截门，该旁路截门安装在自来水管上。
本发明的优点和积极效果是：
1、本发明便于收集废水，并充分利用居民家庭卫生间的狭小空间，废水收集系统采用串 联水箱结构，可根据洗衣、洗嗽、洗浴等产生废水的设施和使用废水的座便器的周边空间大 小、产生废水的多少合理设计废水收集水箱的结构尺寸和形状，利用连通管原理将分布在不 同位置的水箱串联起来，使各水箱保持相同的水位。
2、本发明中的电气控制电路可根据废水箱的水位检测结果，实现废水冲洗或自来水冲洗 之间的选择。废水箱有水时，利用废水冲洗座便器，可节约纯净水资源;废水箱无水时，自 动转换为自来水冲洗，可确保座便器的随时冲洗。
3、本发明中的保持座便器原来的冲洗操作方式不变，当座便器冲洗时，电气控制电路可 根据座便器储水箱的水位检测结果，实现自动上水和停止上水控制。通过座便器储水箱高水 位检测探头的位置调整，可实现座便器冲洗一次用水量的最佳值设置，在保证冲洗效果的前 提下节约用水。
4、本发明具有手动冲洗功能，在停电或需要用自来水清洗座便器的情况下，可以手动操 作自来水旁路截门或手动冲洗开关，利用自来水冲洗座便器。
