申请日2015.07.03
公开(公告)日2015.12.09
IPC分类号C02F9/04
摘要

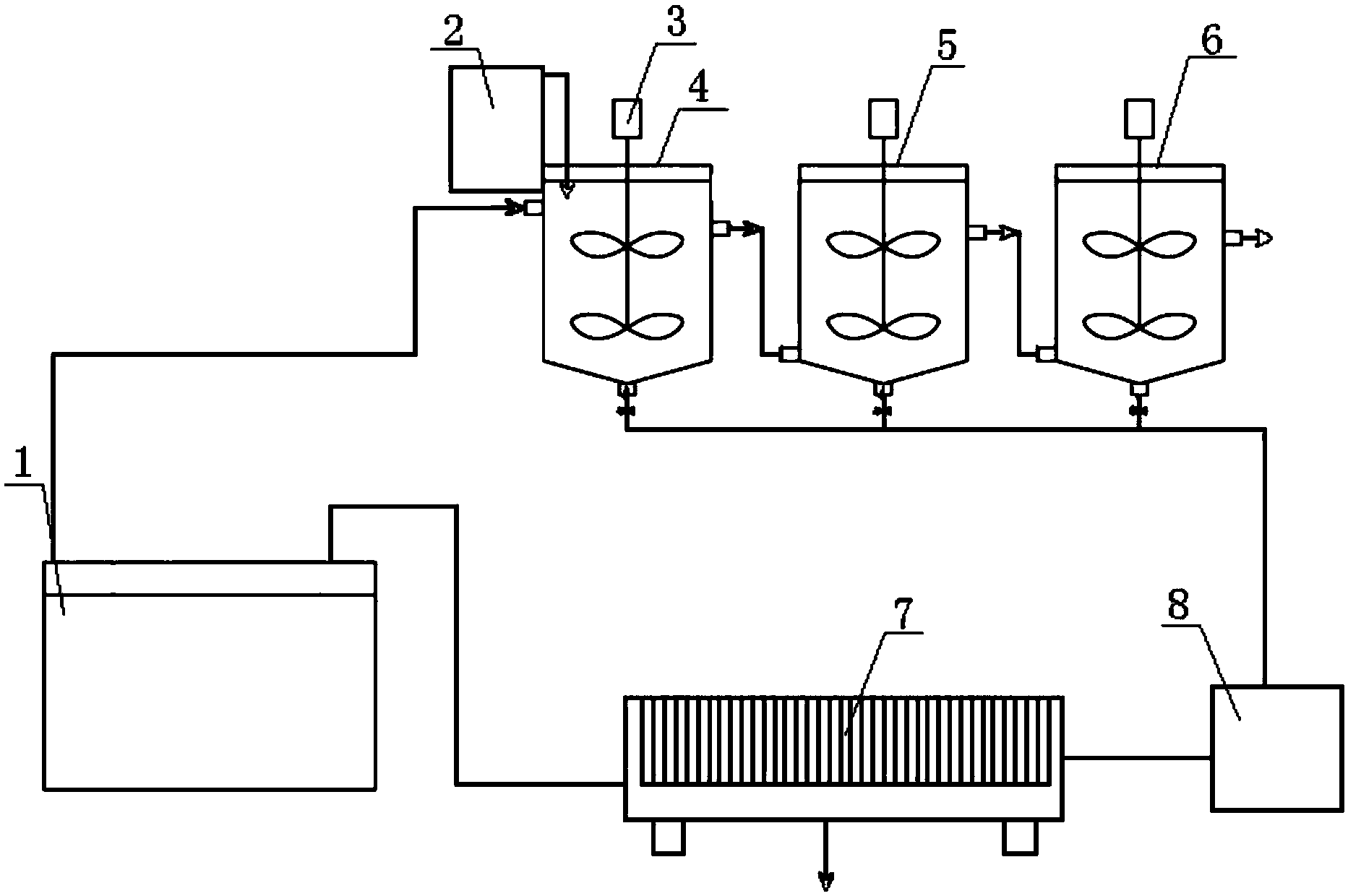

本实用新型公开了一种污水净化装置。所述污水净化装置包括收集池、三联反应装置、投药机、沉淀池以及脱水机，所述三联反应装置包括三个搅拌机和第一至第三反应容器，所述第一至第三反应容器的内均设有一个搅拌机，且三个搅拌机分别固定在第一至第三反应容器的上端，第一至第三反应容器串联，所述第一反应容器与收集池通过管道连接，所述投药机固定在第一反应容器上并将药剂投放到第一反应容器内，所述第一至第三反应容器均通过管道将反应后的沉淀物送入沉淀池，沉淀池的污泥沉淀物再送入脱水机脱水处理，脱水机的出水口与收集池连接。本实用新型污水净化装置净化效果好。
权利要求书
1.一种污水净化装置，其特征在于：所述污水净化装置包括收集 池、三联反应装置、投药机、沉淀池以及脱水机，所述三联反应装置 包括三个搅拌机和第一至第三反应容器，所述第一至第三反应容器的 内均设有一个搅拌机，且三个搅拌机分别固定在第一至第三反应容器 的上端，第一至第三反应容器串联，所述第一反应容器与收集池通过 管道连接，所述投药机固定在第一反应容器上并将药剂投放到第一反 应容器内，所述第一至第三反应容器均通过管道将反应后的沉淀物送 入沉淀池，沉淀池的污泥沉淀物再送入脱水机脱水处理，脱水机的出 水口与收集池连接。
2.如权利要求1所述的污水净化装置，其特征在于：所述第一至 第三反应容器均设有进水口、出水口和出渣口，出渣口设在第一至第 三反应容器的底部，第一反应器的进水口设在其上端，第二至第三反 应容器的进水口设在其下端，出水口设在第一至第三反应容器的上 端，且第一反应容器进水口的水平高度高于第一至第三反应容器出水 口的水平高度。
3.如权利要求2所述的污水净化装置，其特征在于：所述第一至 第三反应容器的底部呈漏斗状。
4.如权利要求1所述的污水净化装置，其特征在于：所述收集池 包括第一至第三集水槽和水泵，所述第一集水槽内的一角设有格栅 栏，所述与格栅栏相对的另一角设有第一出水口与第二集水槽连通， 所述第二集水槽设有第二出水口，所述第二出水口与所述第一出水口 成对角，所述第三集水槽内设有提升槽，所述提升槽位于所述第二出 水口相对的另一角，所述水泵设在提升槽内。
5.如权利要求4所述的污水净化装置，其特征在于：所述第一至 第三集水槽的底部呈漏斗状。
说明书
污水净化装置
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种污水净化装 置。
背景技术
污水处理是保护环境，节约水资源的重要措施之一，针对不同类 型的污水采取不同的处理方法，但在处理过程中多数情况都涉及到污 物的沉淀问题，而一般为自然沉淀，时间长，且不易沉淀完全，污水 处理的效果不理想。
实用新型内容
本实用新型要解决的技术问题是提供一种污水处理效果好的污 水净化装置。
为解决上述问题，本实用新型提供一种污水净化装置，所述污水 净化装置包括收集池、三联反应装置、投药机、沉淀池以及脱水机， 所述三联反应装置包括三个搅拌机和第一至第三反应容器，所述第一 至第三反应容器的内均设有一个搅拌机，且三个搅拌机分别固定在第 一至第三反应容器的上端，第一至第三反应容器串联，所述第一反应 容器与收集池通过管道连接，所述投药机固定在第一反应容器上并将 药剂投放到第一反应容器内，所述第一至第三反应容器均通过管道将 反应后的沉淀物送入沉淀池，沉淀池的污泥沉淀物再送入脱水机脱水 处理，脱水机的出水口与收集池连接。
进一步的，所述第一至第三反应容器均设有进水口、出水口和出 渣口，出渣口设在第一至第三反应容器的底部，第一反应器的进水口 设在其上端，第二至第三反应容器的进水口设在其下端，出水口设在 第一至第三反应容器的上端，且第一反应容器进水口的水平高度高于 第一至第三反应容器出水口的水平高度。
进一步的，所述第一至第三反应容器的底部呈漏斗状。
进一步的，所述收集池包括第一至第三集水槽和水泵，所述第一 集水槽内的一角设有格栅栏，所述与格栅栏相对的另一角设有第一出 水口与第二集水槽连通，所述第二集水槽设有第二出水口，所述第二 出水口与所述第一出水口成对角，所述第三集水槽内设有提升槽，所 述提升槽位于所述第二出水口相对的另一角，所述水泵设在提升槽 内。
进一步的，所述第一至第三集水槽的底部呈漏斗状。
本实用新型污水净化装置先通过收集池收集散落的污水，并进行 初步过滤，通过投药机给污水里面加絮凝剂，使其提高沉淀和过滤效 果，再通过搅拌机作用下，使其固液分离，经过多次沉降后即可达到 污水外排的标准，再第一至第三反应容器内的沉淀物输送到沉淀池内 沉淀，沉淀过后再通过脱水机进行脱水，从脱水机脱出的水又返回到 收集池内再次过滤，确保排除的污水始终达标，即污水处理效果好。
