申请日2014.11.14
公开(公告)日2015.05.20
IPC分类号C02F1/50
摘要
本实用新型涉及一种污水处理次氯酸钠消毒投加控制装置，包括：出水流量计、储药罐、加药罐、进药自吸泵、进药流量计、进药电磁阀、出药电磁阀、稀释水电磁阀、储药罐液位计、加药罐液位计、搅拌机、出药计量泵、出药流量计、中央处理器以及显示器。本实用新型通过投加控制装置监测出水流量计数据，根据设定的次氯酸钠加药浓度，调整出药计量泵频率调整出药量，保证稳定的加药浓度;同时通过中央处理器实时采集加药罐液位计、储药罐液位和出药电磁阀的信息，根据加药罐液位和电磁阀启闭状态，开闭电磁阀、关停搅拌机、进药自吸泵和出药计量泵，实现自动配药和投加药剂;自动配置溶液，实现连续投加药剂，保障出水稳定达标排放。
权利要求书
1.一种污水处理次氯酸钠消毒投加控制装置，其特征在于，包括：出水流量计、储药罐、加药罐、进药自吸泵、进药流量计、进药电磁阀、出药电磁阀、稀释水电磁阀、储药罐液位计、加药罐液位计、搅拌机、出药计量泵、出药流量计、中央处理器以及显示器;
其中，所述储药罐、所述进药自吸泵、所述进药流量计、所述进药电磁阀、所述加药罐、所述出药电磁阀、所述出药流量计通过塑料管依次相连;
所述储药罐和所述加药罐分别安装有液位计，用于实施监控罐内药剂液位;
所述加药罐内安装有搅拌机，用于搅拌药剂;
所述稀释水电磁阀安装于自来水管上，自来水管出口通入所述加药罐;
所述出水流量计、所述液位计、所述进药自吸泵、所述稀释水电磁阀、所述进药电磁阀、所述出药电磁阀、所述出药计量泵、所述搅拌机及所述显示器，分别通过信号线与所述中央处理器连接。
2.如权利要求1所述的装置，其特征在于，所述中央处理器采用可编程控制器PLC。
3.如权利要求1所述的装置，其特征在于，所述中央处理器每隔预设时间采集1次所述出水流量计数据。
4.如权利要求1所述的装置，其特征在于，所述中央处理器实时采集所述加药罐液位计、储药罐液位以及所述出药电磁阀的信息，根据所述加药储液位和电磁阀的启闭状态，开闭所述电磁阀、关停所述搅拌机、所述进药自吸泵以及所述出药计量泵。
5.如权利要求1或4所述的装置，其特征在于，所述加药罐液位预设为三级，其中，一级为保护液位，二级为次氯酸钠原液液位，三级为最高液位。
6.如权利要求1所述的装置，其特征在于，当所述储药液位达到所述保护液位时，所述显示器报警。
说明书
一种污水处理次氯酸钠消毒投加控制装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水处理次氯酸钠消毒投加控制装置。
背景技术
随着科技与社会的发展，城镇污水经二级生物处理后，水质大大改善，但细菌的绝对数量仍很可观，并存在有病原菌的可能，潜在的健康危害极大。按照《城镇污水处理厂污染物排放标准》(GB 18918—2002)一级A标准出水粪大肠菌群数必须小于1000个/L，才可排入受纳水体。为此，须对污水厂二级生物处理出水进行消毒。常用的消毒剂有液氯、次氯酸钠、二氧化氯、臭氧等，或采用紫外光(UV)消毒。液氯消毒会产生致癌含氯化合物，且氯气的毒性导致其运输、使用和贮藏的复杂性;二氧化氯、臭氧具有不稳定性，必须在现场制造，因而投资大、成本高和设备管理复杂等;紫外消毒灯管的运行费用高、需定期清洗和更换成本较高，并且浊度及水中悬浮物、水流速度等对紫外线杀菌有较大影响，消毒效果不稳定。次氯酸钠是一种高效、广谱、安全的强力灭菌、杀病毒药剂，它不存在液氯、二氧化氯等药剂的安全隐患，且其消毒效果被公认为和氯气相当，是比较稳定可靠的杀生剂，目前在污水处理厂已逐渐推广使用。
目前，次氯酸钠投加主要采用定量投加。该方法是通过加药装置定量向污水中投加药剂，当水量增加较大时，易造成出水水质不达标;当水量减少时则会造成药剂的浪费，增加运营成本。此外，当直接采 用次氯酸钠原液进行投加时，在光照下次氯酸钠原液极易分解，降低消毒效果，对污水消毒的效果也降低。
实用新型内容
本实用新型所要解决的技术问题是针对现有城镇污水处理厂次氯酸钠消毒投加控制装置的不足，提供一种能够实现次氯酸钠溶液自动连续投加控制装置，可以实现按照设定投加浓度，根据出水流量的变化调整投加量，并可以根据设定的浓度自动配置次氯酸钠药剂，实现连续投加，保障出水稳定达标排放的关键问题。

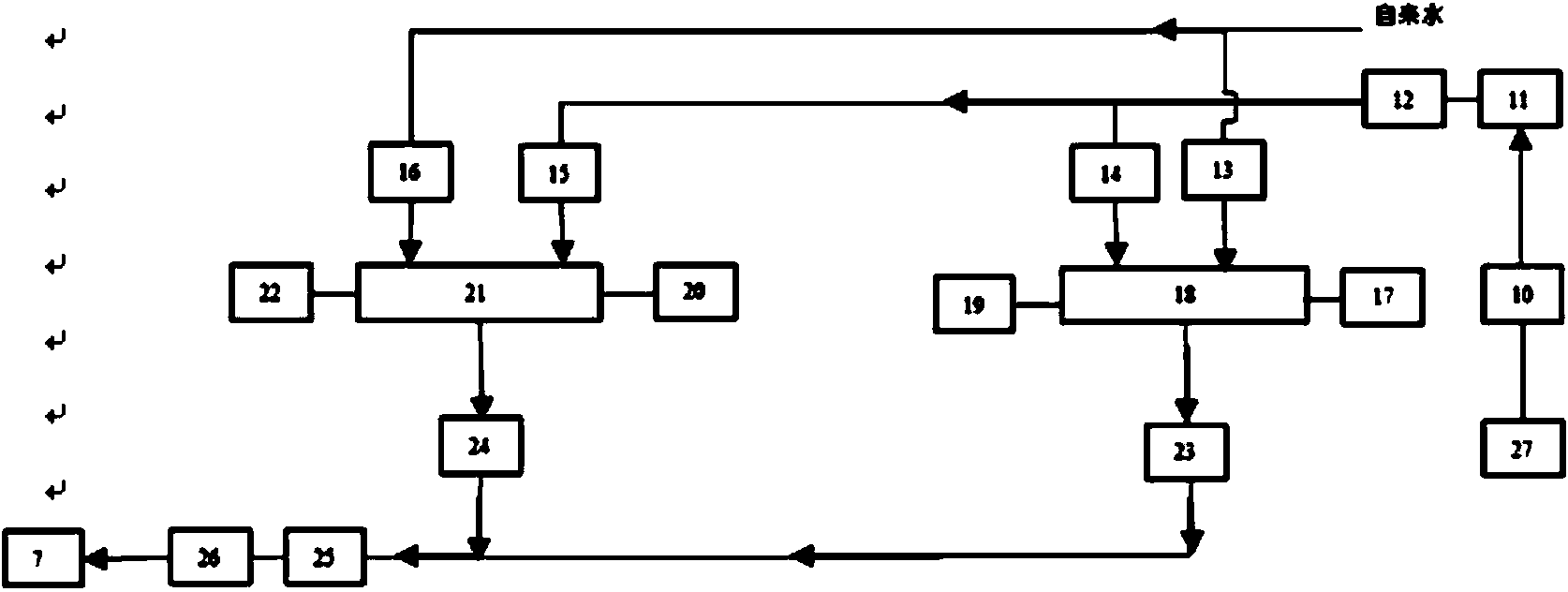

为此目的，本实用新型提出了一种污水处理次氯酸钠消毒投加控制装置，包括：出水流量计、储药罐、加药罐、进药自吸泵、进药流量计、进药电磁阀、出药电磁阀、稀释水电磁阀、储药罐液位计、加药罐液位计、搅拌机、出药计量泵、出药流量计、中央处理器以及显示器;
其中，所述储药罐、所述进药自吸泵、所述进药流量计、所述进药电磁阀、所述加药罐、所述出药电磁阀、所述出药流量计通过塑料管依次相连;
所述储药罐和所述加药罐分别安装有液位计，用于实施监控罐内药剂液位;
所述加药罐内安装有搅拌机，用于搅拌药剂;
所述稀释水电磁阀安装于自来水管上，自来水管出口通入所述加药罐;
所述出水流量计、所述液位计、所述进药自吸泵、所述稀释水电磁阀、所述进药电磁阀、所述出药电磁阀、所述出药计量泵、所述搅拌机及所述显示器，分别通过信号线与所述中央处理器连接。
具体地，所述中央处理器采用可编程控制器PLC。
具体地，所述中央处理器每隔预设时间采集1次所述出水流量计 数据。
具体地，所述中央处理器实时采集所述加药罐液位计、储药罐液位以及所述出药电磁阀的信息，根据所述加药储液位和电磁阀的启闭状态，开闭所述电磁阀、关停所述搅拌机、所述进药自吸泵以及所述出药计量泵。
具体地，所述加药罐液位预设为三级，其中，一级为保护液位，二级为次氯酸钠原液液位，三级为最高液位。
具体地，当所述储药液位达到所述保护液位时，所述显示器报警。
本实用新型公开一种污水处理次氯酸钠消毒投加控制装置，通过投加控制装置监测出水流量计数据，根据设定的次氯酸钠加药浓度，调整出药计量泵频率调整出药量，保证稳定的加药浓度;同时通过中央处理器实时采集加药罐液位计、储药罐液位和出药电磁阀的信息，根据加药罐液位和电磁阀启闭状态，开闭电磁阀、关停搅拌机、进药自吸泵和出药计量泵，实现自动配药和投加药剂。当储药罐液位到达保护液位时，显示器开始报警，提醒向储药罐添加次氯酸钠原液;整套控制装置可以实现根据出水流量的变化调整出药量，保证实际投加浓度与设定投加浓度一致，不因水量变化，影响出水水质或造成药剂的浪费;自动配置溶液，实现连续投加药剂，保障出水稳定达标排放。
