申请日2014.11.19
公开(公告)日2015.03.25
IPC分类号C02F9/04
摘要
本发明公开了一种水泥生产系统循环冷却水水处理系统，包括沿水流方向依次连接的原水泵、自清洗过滤器、石英砂过滤器和循环水池，所述自清洗过滤器和原水泵之间还设置有加药系统，所述加药系统包括PAC添加系统和PAM添加系统。本发明通过加药系统向水中分别投加PAC、PAM，使得胶体微粒聚结沉淀，并通过自清洗过滤器和石英砂过滤器形成三级过滤系统，能彻底去除水中的胶体、悬浮物等杂质，循环水的纯净度高，能保证设备冷却系统长期稳定工作。
权利要求书

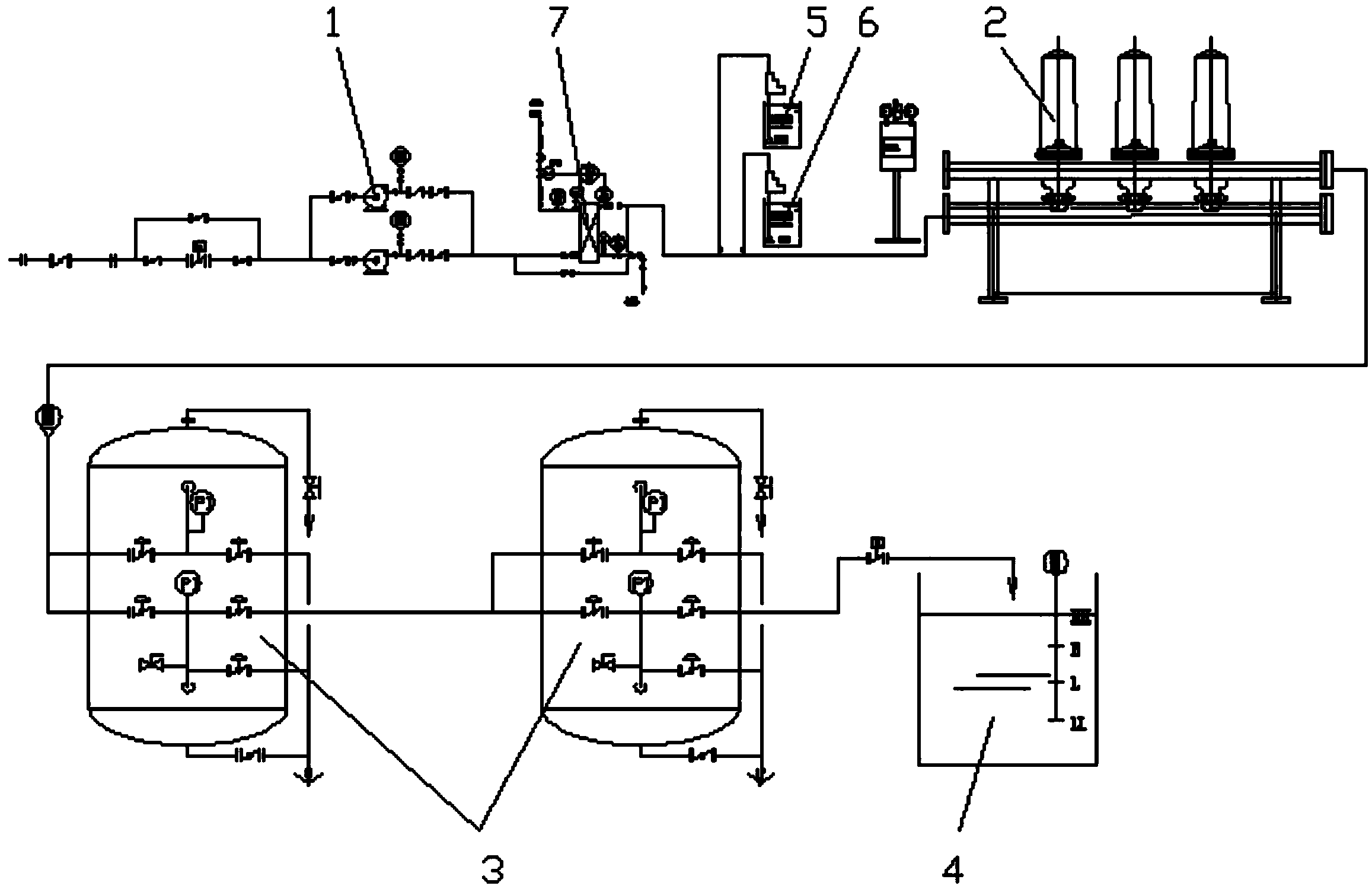

1.一种水泥生产系统循环冷却水水处理系统，其特征在于：包括沿水流方 向依次连接的原水泵、自清洗过滤器、石英砂过滤器和循环水池，所述自清 洗过滤器和原水泵之间还设置有加药系统，所述加药系统包括PAC添加系统 和PAM添加系统。
2.根据权利要求1所述的水泥生产系统循环冷却水水处理系统，其特征在 于：还包括设置在加药系统和原水泵之间的热交换器。
3.根据权利要求2所述的水泥生产系统循环冷却水水处理系统，其特征在 于：所述石英砂过滤器为两套串联布置。
4.根据权利要求3所述的水泥生产系统循环冷却水水处理系统，其特征在 于：所述石英砂过滤器的壳体由钢板制成，且石英砂过滤器的壳体内壁和外 壁均涂有环氧树脂漆图层。
说明书
水泥生产系统循环冷却水水处理系统
技术领域
本发明涉及一种水处理设备，特别涉及一种水泥生产系统循环冷却水水处理 系统。
背景技术
在水泥生产过程中，需要对大量的生产设备进行冷却。现有技术中一般是 采用循环水对生产进行冷却，而用于冷却的循环水一般来自江河或溪流，杂质 含量较多，若不对其进行过滤处理，将设备冷却系统造成损坏。
发明内容
有鉴于此，本发明的目的是提供一种水泥生产系统循环冷却水水处理系统， 以获得纯净的循环冷却水，保证水泥生产设备的长期稳定运行。
本发明水泥生产系统循环冷却水水处理系统，包括沿水流方向依次连接的 原水泵、自清洗过滤器、石英砂过滤器和循环水池，所述自清洗过滤器和原 水泵之间还设置有加药系统，所述加药系统包括PAC添加系统和PAM添加系 统。
进一步，所述水泥生产系统循环冷却水水处理系统还包括设置在加药系统 和原水泵之间的热交换器。
进一步，所述石英砂过滤器为两套串联布置。
进一步，所述石英砂过滤器的壳体由钢板制成，且石英砂过滤器的壳体内 壁和外壁均涂有环氧树脂漆图层。
本发明的有益效果：
1、本发明水泥生产系统循环冷却水水处理系统，其通过加药系统向水中分 别投加PAC(碱式氯化铝)、PAM(聚炳烯酰氨);PAC投加后可与水中微小的胶体、 悬浮物甚至大分子有机物相互碰撞而粘合，消除胶体颗粒之间的静电排斥，使得 胶体微粒变为不稳定状态，而使微粒聚结形成较大颗粒，从而达到沉淀的目的， 配以PAM助凝剂效果尤为显著;PAM是一种有机高分子混凝剂，溶于水后，会产 生水解和缩聚反应而形成线性结构的高聚合物，这种结构使线的两端各吸附胶体 颗粒，在相距较远的两个微粒之间起着粘结架桥作用，使微粒逐步变大，形成大 颗粒的絮凝体(矾花)，帮助已经中和的胶体微粒进一步凝聚，从而使后续过滤 设备能彻底去除水中胶体、悬浮物等杂质。
2、本发明水泥生产系统循环冷却水水处理系统，其中的自清洗过滤器不仅 能对水质中的胶体、悬浮物等杂质进行去除，而且具有自清洗功能，冲洗用水 量少。
3、本发明水泥生产系统循环冷却水水处理系统，其通过自清洗过滤器和石 英砂过滤器形成三级过滤系统，能彻底去除水中的胶体、悬浮物等杂质，循环 水的纯净度高，能保证设备冷却系统长期稳定工作。
