申请日2015.01.07
公开(公告)日2015.06.24
IPC分类号F22D11/00; C02F9/10
摘要

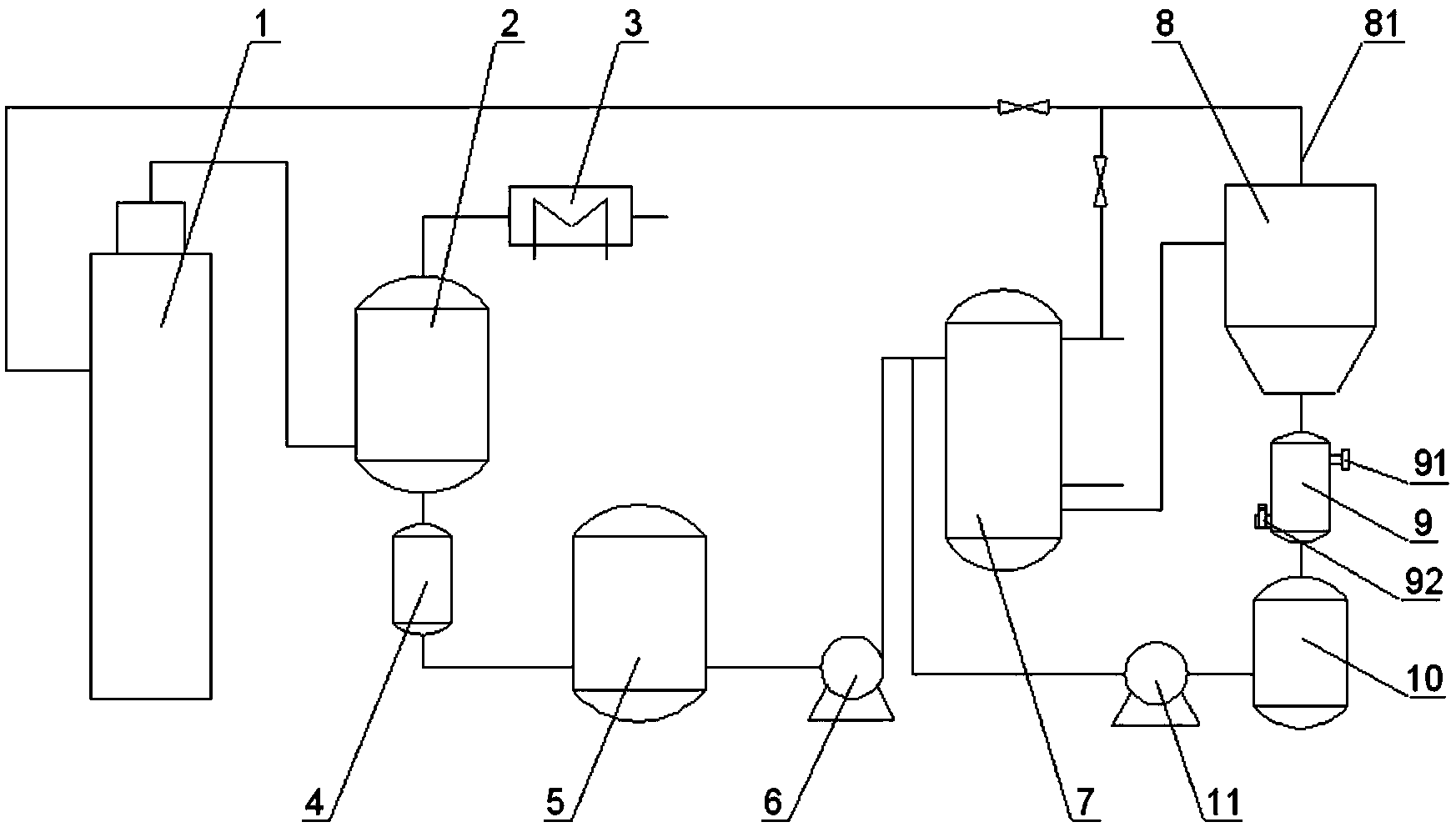

本实用新型公开了一种蒸汽乏汽及废水循环利用装置，包括与DTDC蒸脱机相连的废水加热罐，废水加热罐的顶部设有回收溶剂的冷凝器，废水加热罐的底部依次连接废水处理过滤器、储水罐、循环水泵、将废水加热为水蒸汽的加热器，加热器的水蒸汽出口连接闪发器的蒸汽输入口，闪发器顶部的蒸汽输出口再连接至DTDC蒸脱机的蒸汽输入接口，闪发器的底部连接一个废水过滤器，废水过滤器再依次连接一个冷凝废水储罐、第二循环水泵，第二循环水泵的出水口与所述加热器的进水口相连;本实用新型通过设置一套废水过滤、加热、闪蒸、再过滤的循环处理装置，使大豆浸出工序中产生的废水能够循环利用，减少排放，能够进一步节能减排，也有利于环境保护。
权利要求书
1.一种蒸汽乏汽及废水循环利用装置，其特征在于：包括与DTDC蒸脱机相连的废水加热罐，所述废水加热罐的顶部设有回收溶剂的冷凝器，所述废水加热罐的底部设有一个废水处理过滤器，所述废水处理过滤器连接一个储水罐，所述储水罐连接一个循环水泵，所述循环水泵的出水口连接一个将废水加热为水蒸汽的加热器的进水口，所述加热器的水蒸汽出口连接闪发器的蒸汽输入口，所述闪发器顶部的蒸汽输出口再连接至DTDC蒸脱机的蒸汽输入接口，所述闪发器的底部连接一个废水过滤器，所述废水过滤器再连接一个冷凝废水储罐，所述冷凝废水储罐后再设有一个第二循环水泵，所述第二循环水泵的出水口与所述加热器的进水口相连。
2.根据权利要求1所述的一种蒸汽乏汽及废水循环利用装置，其特征在于：所述废水过滤器上设有一个清洗水入口和排污阀。
3.根据权利要求1所述的一种蒸汽乏汽及废水循环利用装置，其特征在于：所述闪发器顶部的蒸汽输出口循环连接至所述加热器的加热管道进口。
说明书
一种蒸汽乏汽及废水循环利用装置
技术领域
本实用新型涉及大豆加工技术领域，尤其涉及一种蒸汽乏汽及废水循环利用装置。
背景技术
以浸提法从大豆中提取豆油的过程中需要使用高温蒸汽，高温蒸汽进入DTDC(Desolventizer-Toaster-Dryer-Cooler脱溶烘烤干燥冷却机，简称为蒸脱机)蒸脱机进行加热处理，使用后的高温蒸汽变成蒸汽冷凝水以及乏汽排出，蒸汽冷凝水以及乏汽经过闪发器处理后，闪发器处理后的蒸汽冷凝水底部排放到冷凝水储罐，从闪发器的顶部排出的乏汽通入大豆浸出工序中产生的废水中，加热废水使废水中的溶剂经过蒸发、冷凝后再回收利用。现有技术中，脱溶处理后的废水回收溶剂后就直接排放处理掉了，这种方式废水不能循环利用，增加了污水处理的压力，也增加了运行成本。
发明内容
为克服现有技术的不足，本实用新型提供了一种循环利用脱溶废水的蒸汽乏汽及废水循环利用装置。
本实用新型为达到上述技术目的所采用的技术方案是：一种蒸汽乏汽及废水循环利用装置，包括与DTDC蒸脱机相连的废水加热罐，所述废水加热罐的顶部设有回收溶剂的冷凝器，所述废水加热罐的底部设有一个废水处理过滤器，所述废水处理过滤器连接一个储水罐，所述储水罐连接一个循环水泵，所述循环水泵的出水口连接一个将废水加热为水蒸汽的加热器的进水口，所述加热器的水蒸汽出口连接闪发器的蒸汽输入口，所述闪发器顶部的蒸汽输出口再连接至DTDC蒸脱机的蒸汽输入接口，所述闪发器的底部连接一个废水过滤器，所述废水过滤器再连接一个冷凝废水储罐，所述冷凝废水储罐后再设有一个第二循环水泵，所述第二循环水泵的出水口与所述加热器的进水口相连。
所述废水过滤器上设有一个清洗水入口和排污阀，定期清洗排污废水过滤器上的废弃物。
作为进一步的改进，所述闪发器顶部的蒸汽输出口循环连接至所述加热器的加热管道进口。
本实用新型的有益效果是：采用上述结构，通过设置一套冷凝废水过滤、加热、闪蒸、再过滤的循环处理装置，使大豆浸出工序中产生的废水能够循环利用，减少排放，能够进一步节能减排，也有利于环境保护。
