申请日2014.11.18
公开(公告)日2015.04.01
IPC分类号B01D61/58; C02F1/44
摘要
本实用新型公开了一种用于内河船舶的生活灰水处理装置，包括膜处理室、自吸泵、曝气泵、压力水柜、增压泵、RO膜净水处理器和控制箱，膜处理室的进水端外接灰水，膜处理室的出水端依次连接有自吸泵、压力水柜，曝气泵与膜处理室内的曝气管相连接，压力水柜除向外供应回用水，外还为膜处理室内的超滤模组提供反冲洗用水，RO膜净水处理器设有回流水口，回流水口与膜处理室的进水端相连接，RO膜净水处理器的出水端输出处理灰水后的净水排出内河船舶外，控制箱用于控制各部件工作。本实用新型体积小，方便安装，操作方便，有效避免内河船舶航行水域的污染，达到环保、节水和降低成本的目的，具有良好的应用前景。
权利要求书
1.一种用于内河船舶的生活灰水处理装置，其特征在于：包括膜处理室、自吸泵、曝气泵、压力水柜、增压泵、RO膜净水处理器和控制箱，所述膜处理室的进水端外接灰水，所述膜处理室的出水端依次连接有自吸泵、压力水柜，所述膜处理室内设有曝气管和组合式束状的超滤模组，所述曝气泵与膜处理室内的曝气管相连接，所述压力水柜还给膜处理室内的超滤模组提供反冲洗用水，所述RO膜净水处理器设有回流水口，所述回流水口与膜处理室的进水端相连接，所述RO膜净水处理器的出水端输出处理灰水后的净水排出内河船舶外，所述控制箱分别与自吸泵、曝气泵、压力水柜、增压泵、RO膜净水处理器的控制输入端相连接。
2.根据权利要求1所述的一种用于内河船舶的生活灰水处理装置，其特征在于：所述膜处理室内设有三个水位监测探头，分为高、中、低三档，所述膜处理室还连接通过电磁阀与黑水处理装置相连接。
3.根据权利要求1所述的一种用于内河船舶的生活灰水处理装置，其特征在于：所述曝气泵采取间歇式爆气方式。
4.根据权利要求1所述的一种用于内河船舶的生活灰水处理装置，其特征在于：所述压力水柜采用空气压力双位控制供压，大于0.25Mpa停止供气，小于0.15 Mpa开始供气。
5.根据权利要求1所述的一种用于内河船舶的生活灰水处理装置，其特征在于：所述压力水柜还设有回用水供水管路。
说明书
一种用于内河船舶的生活灰水处理装置
技术领域
本实用新型涉及一种用于内河船舶的生活灰水处理装置，属于船舶航行技术领域。
背景技术
船舶生活污水是指由船员、旅客以及船舶所载的动物日常生活中所形成的废水和废物。通常将来自于船舶卫生间、医务室、装载活动物处所的废水和废物称为“黑水”，而将来自厨房、洗衣房以及盥洗室等处的废水和废物称为“灰水”，这些生活污水含有大量的有机废物，并携带各种致病微生物和寄生虫。有机物排放过多会破坏水体中氧的平衡，未经处理的船舶生活污水大量排入水体,，会降低水体中溶解氧的含量，破坏水体的自然净化作用，改变水的生态性质;有的未经处理的生活污水中还带有大量病菌，危及人类的健康和安全。船舶生活污水不同于城市污水，特别是受到运动效应的影响，其产生和排放有其独自的特点。因此，针对船舶这一特殊场所，需要通过安装污水处理装置以就地解决其生活污水污染问题。
当前我国内河大型船舶设有船舶污水处理装置，将黑水和灰水集中采用生化处理，然后排放到内河，而内河船舶尤其体积小，一般产生的灰水比较多，但是此类内河船舶上目前基本未安装船舶灰水处理系统，所有船舶生活污水采用直排方式进入航行水域，这些装置或直排的方式排入内河水域无法满足当前我国对内河水域尤其是南水北调工程中要求的达标排放要求。
实用新型内容
本实用新型的目的克服小型船舶基本未设置船舶灰水处理系统，采用直排方式进入航行水域，污染水体，无法满足当前我国对内河水域尤其是南水北调工程中要求的达标排要求的问题。本实用新型的用于内河船舶的生活灰水处理装置，体积小，方便安装，操作方便，有效避免内河船舶航行水域的污染，达到环保、节水和降低成本的目的，具有良好的应用前景。
为了达到上述目的，本实用新型所采用的技术方案是：

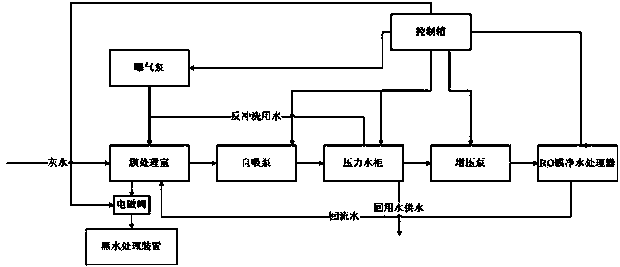

一种用于内河船舶的生活灰水处理装置，其特征在于：包括膜处理室、自吸泵、曝气泵、压力水柜、增压泵、RO膜净水处理器和控制箱，所述膜处理室的进水端外接灰水，所述膜处理室的出水端依次连接有自吸泵、压力水柜，所述膜处理室内设有曝气管和组合式束状的超滤模组，所述曝气泵与膜处理室内的曝气管相连接，所述压力水柜还给膜处理室内的超滤模组提供反冲洗用水，所述RO膜净水处理器设有回流水口，所述回流水口与膜处理室的进水端相连接，所述RO膜净水处理器的出水端输出处理灰水后的净水排出内河船舶外，所述控制箱分别与自吸泵、曝气泵、压力水柜、增压泵、RO膜净水处理器的控制输入端相连接。
前述的一种用于内河船舶的生活灰水处理装置，其特征在于：所述膜处理室内设有三个水位监测探头，分为高、中、低三档，所述膜处理室还连接通过电磁阀与黑水处理装置相连接。
前述的一种用于内河船舶的生活灰水处理装置，其特征在于：所述曝气泵采取间歇式爆气方式。
前述的一种用于内河船舶的生活灰水处理装置，其特征在于：所述压力水柜采用空气压力双位控制供压，大于0.25Mpa停止供气，小于0.15 Mpa开始供气。
前述的一种用于内河船舶的生活灰水处理装置，其特征在于：所述压力水柜还设有回用水供水管路。
本实用新型的有益效果是：本实用新型的用于内河船舶的生活灰水处理装置，将船舶污水中灰水单独分离处理，并实现处理后水源回用，可实现污水处理整体装置体积50%降低，且在灰水量较大的条件下可实现纯水排放模式，体积小，方便安装，操作方便，有效避免内河船舶航行水域的污染，达到环保、节水和降低成本的目的，具有良好的应用前景。
