申请日2015.01.04
公开(公告)日2015.06.10
IPC分类号C02F1/24; C02F9/02
摘要
本实用新型公开了一种新型复合污水处理装置，包括装置主体，装置主体包括进水口、出水口、第一沉降处理设备、第二沉降处理设备、第一刮除机、第二刮除机、加热单元、热传感器和空气加压浮选设备。热传感器与加热单元相连设于装置主体底部，第一沉降处理设备设置在加热单元上方，第一沉降处理设备上方为空气加压浮选设备，第一刮除机立于装置主体底部并一直延伸到装置主体顶部，第二刮除机设于空气加压浮选设备上方，空气加压浮选设备的一侧连接第二沉降处理设备，进水口连接第一沉降处理设备，出水口连接第二沉降处理设备。本实用新型结合空气加压浮选设备与沉降处理设备，去除污水中含有的固体废料，同时极大地节省土地等资源。
权利要求书
1.一种新型复合污水处理装置，包括装置主体，其特征在于，所述装置主体包 括进水口、出水口、第一沉降处理设备、第二沉降处理设备、第一刮除机、第 二刮除机、加热单元、热传感器和空气加压浮选设备;所述进水口连接第一沉 降处理设备;所述第一沉降处理设备设置在加热单元上方，第一沉降处理设备 包含多个固定角度的倾斜壁面;所述第一刮除机立于装置主体底部并一直延伸 到装置主体顶部，进而刮除第一沉降设备倾斜壁面上的固体废料;所述空气加 压浮选设备位于第一沉降处理设备上方，空气加压浮选设备包括第一压力喷水 机、第二压力喷水机、空气压缩单元，第一压力喷水机设于第一沉降处理设备 正上方，空气加压浮选设备底部;所述第二沉降室的一侧连接空气加压浮选设 备，第二沉降室的另一侧连接出水口;所述热传感器与加热单元相连设于装置 主体的底部，使第一沉降设备和第二沉降设备中排出的固体废料加热;所述第 二压力喷水机设于第二沉降处理设备右侧，第一压力喷水机和第二压力喷水机 外接空气压缩单元;所述空气压缩单元经由第一压力喷水机混合压缩空气和污 水，使污水中重量小的固体废料漂浮;所述第二刮除机设于空气加压浮选设备 上方刮除固体废料。
2.根据权利要求1所述的一种新型复合污水处理装置，其特征在于，所述装置 主体容纳沉降处理设备、加热单元和空气加压浮选设备。
3.根据权利要求1所述的一种新型复合污水处理装置，其特征在于，所述第一 沉降处理设备包含多个倾斜壁面，倾斜壁面为固定角度。
4.根据权利要求1所述的一种新型复合污水处理装置，其特征在于， 所述第二沉降处理设备包括多个倾斜壁面，倾斜壁面底部有孔。
说明书
一种新型复合污水处理装置
技术领域
本实用新型涉及的是污水处理领域，具体涉及的是一种新型复合污水处理 装置。
背景技术
总体上说，污水处理过程涵盖了多种去除污水中固体废料的方法。例如若 污水中的固体废料较轻，就会选用空气加压浮选法。若污水中的固体废料较重， 则会选择沉降法去除。台湾和美国早已有专利分别说明空气加压浮选法和沉降 法的具体实施步骤和相应的装置。但是由于污水中含有油脂、有机溶剂和其他 类似的污染物，单一的空气加压浮选法或沉淀法无法完全地去除污水中含有的 固体废料，所以大量的固体废料剩余在污水中，被直接排放到生态环境，不利 于环境保护。因此，一般地会连接空气加压浮选装置与沉淀装置完成整个污水 处理步骤，但同时使用两种装置将占据大量的土地，另外耗费材料和大量资金， 不符合经济性要求。
实用新型内容
针对上述问题，本实用新型要解决的技术问题是提供一种新型复合污水处 理装置，解决单一的空气加压浮选法或沉淀法无法完全地去除污水中含有的固 体废料，但连接两个装置则会消耗土地等资源的问题。

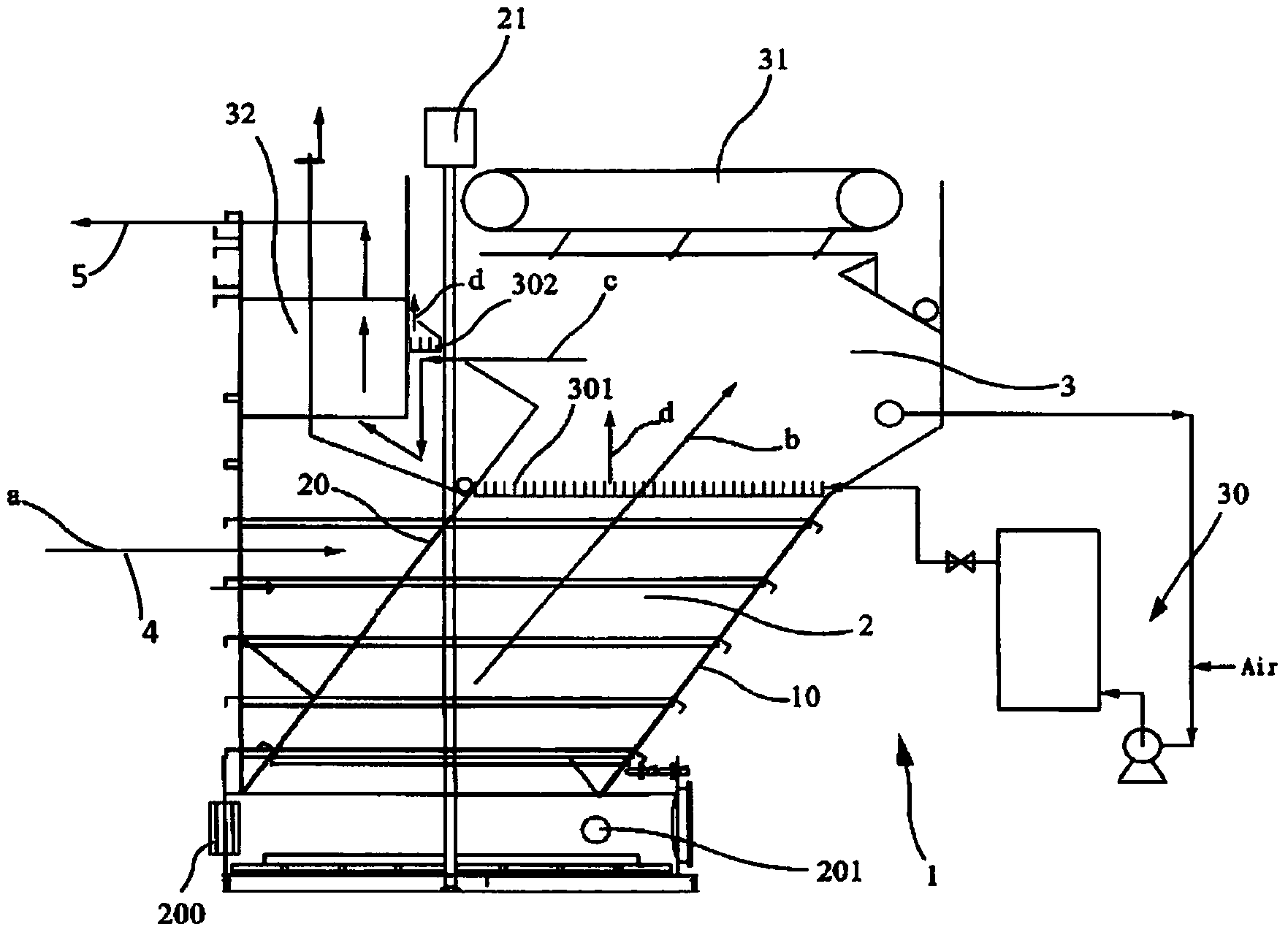

为解决上述问题，本实用新型采用的技术方案是，一种新型复合污水处理 装置，包括装置主体;装置主体包括进水口、出水口、第一沉降处理设备、第 二沉降处理设备、第一刮除机、第二刮除机、加热单元、热传感器和空气加压 浮选设备。热传感器与加热单元相连设于装置主体底部，加热从第一沉降设备 和第二沉降设备中排出的固体废料，使其更加容易排出装置外作进一步处理。 第一沉降处理设备设置在加热单元上方，第一沉降处理设备上方为空气加压浮 选设备。进水口连接第一沉降处理设备，第一沉降处理设备包含多个固定角度 的倾斜壁面。污水从进水口流入第一沉降处理设备，水流沿着第一沉降设备倾 斜壁面向上流入空气加压浮选设备。污水里大分子固体废料由于上升缓慢逐渐 沉降在倾斜壁面上。第一刮除机立于装置主体底部并一直延伸到装置主体顶部， 第一刮除机将第一沉降设备倾斜壁面上固体废料刮下。
空气加压浮选设备包括第一压力喷水机、第二压力喷水机、空气压缩单元。 第一压力喷水机设于第一沉降处理设备正上方，空气加压浮选设备底部。第二 压力喷水机设于第二沉降处理设备右边，第一压力喷水机和第二压力喷水机外 接空气压缩单元。空气压缩单元将外部空气压缩，经由第一压力喷水机混合压 缩空气和污水，同时给污水加压，使得污水中重量较小的固体废料漂浮在液体 表面。第二刮除机设于空气加压浮选设备上方，将漂浮在水面上的废料刮走。 空气加压浮选设备的一侧连接第二沉降处理设备，出水口连接第二沉降处理设 备。
作为优选，装置主体可以为任意形状与尺寸，须容纳沉降处理设备、加热 单元和空气加压浮选设备。
作为优选，所述的第二沉降处理设备包括多个倾斜壁面，每个倾斜壁面底 部挖有两个入水孔，倾斜壁面底部为废料出口。
本实用新型结合空气加压浮选设备与沉降处理设备，尽可能地去除污水中 含有的固体废料，同时两种设备结合到一个装置极大地节省土地等资源。
