申请日2014.11.18
公开(公告)日2015.03.25
IPC分类号C02F7/00
摘要
本实用新型属于污水处理技术领域，公开了一种用于电缆生产污水处理的曝气机，用于解决现有用于电缆生产污水处理的曝气机存在的溶气量低的问题。本实用新型包括安装在污水处理池上方的工作桥，所述工作桥上安装有轴承座，所述轴承座配设有驱动轴，所述驱动轴的上端套设有从动齿轮，所述从动齿轮经安装在工作桥上的第一驱动电机带动旋转;所述驱动轴的下端连接有安装板，所述安装板的另一端安装有第二驱动电机，所述第二驱动电机配设有空心转轴，所述空心转轴的上端与压缩空气源连通，所述空心转轴的外围套设有传动齿轮，所述空心转轴的下端连接有搅拌叶片，所述搅拌叶片内开设有气流通道，所述气流通道与空心转轴连通;所述搅拌叶片的表面开设有出气口。
权利要求书
1. 一种用于电缆生产污水处理的曝气机，其特征在于，包括安装在污水处理池上方的工作桥，所述工作桥上安装有轴承座，所述轴承座配设有驱动轴，所述驱动轴的上端套设有从动齿轮，所述从动齿轮经安装在工作桥上的第一驱动电机带动旋转;所述驱动轴的下端连接有安装板，所述安装板的另一端安装有第二驱动电机，所述第二驱动电机配设有空心转轴，所述空心转轴的上端与压缩空气源连通，所述空心转轴的外围套设有传动齿轮，所述空心转轴的下端连接有搅拌叶片，所述搅拌叶片内开设有气流通道，所述气流通道与空心转轴连通;所述搅拌叶片的表面开设有出气口。
2. 根据权利要求1所述的用于电缆生产污水处理的曝气机，其特征在于，所述搅拌叶片倾斜的连接在空心转轴上。
3. 根据权利要求2所述的用于电缆生产污水处理的曝气机，其特征在于，所述出气口的开设在搅拌叶片的下边缘。
4. 根据权利要求1—3任一所述的用于电缆生产污水处理的曝气机，其特征在于，所述搅拌叶片的上表面和下表面上均连接有搅拌齿。
5. 根据权利要求4所述的用于电缆生产污水处理的曝气机，其特征在于，所述搅拌齿上开设有若干贯通的通孔。
说明书
一种用于电缆生产污水处理的曝气机
技术领域
本实用新型属于污水处理技术领域，具体涉及一种用于电缆生产污水处理的曝气机。
背景技术
为使污水达到排水或者再次使用的水质要求，并对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域。
而在污水处理过程中，通常需要进行曝气处理，常用的搅拌用于电缆生产污水处理的曝气机有表面用于电缆生产污水处理的曝气机和鼓风用于电缆生产污水处理的曝气机，前者是在污水表面进行高速搅拌，使得气体溶于水中，后者是向水中通入加压气体，使得气体溶于水中，但是两类装置均存在着能耗大、溶气效率低的缺点。
针对上述问题，申请号为201020022414.1的实用新型专利公开了一种搅拌曝气机，含有转轴、分散盘、布气管和电机减速机，转轴上端套有基座，基座固定于池顶上，转轴的顶部与电机减速机的输出端相连，分散盘套置于转轴的下端，分散盘盘面上设有若干弧形导流肋，分散盘底部环形面上设有若干刀片，转轴的底部套有一轴承座，轴承座固定于池底，布气管设置于分散盘下方，布气管上开有一进气口，布气管管壁上开有若干布气孔，布气管上套有若干固定环将布气管固定于池底。
申请号为201020237786.6的实用新型专利公开了一种水下曝气机，包括水下电机、电机轴、叶轮、两端开口的曝气腔、进气管、导流筒，叶轮位于曝气腔内部，曝气腔外层设有一外筒，外筒与曝气腔壁及钢板共同围成两端封闭的环状集气腔，曝气腔壁与集气腔对应的部分遍布布气孔。集气腔内曝气腔壁与外筒之间设有板面密布小孔的盘式中空状多孔破碎板。多孔破碎板与曝气腔壁垂直。多孔破碎板的数量为1 个或1个以上。曝气腔壁的布气孔和多孔破碎板的小孔形状为圆形、方形或三角形，孔径为2 ～60mm。叶轮由3 ～4 片螺旋桨浆叶状叶片组成，呈涡旋状。进气管与水平面垂直，其顶端伸出水面，底端与集气腔相通，且进气管上部设有气量调节阀。导流筒为可伸缩式，焊接在曝气腔一端或两端，导流筒的出口导向口呈喇叭形、锥形或直桶形。导向口设有两个纵向的导向板。电机为变频调速电机或标准电机。
申请号为201020685843.7的实用新型专利公开了一种曝气机，它包括驱动装置、空心轴、叶轮以及支撑装置，空心轴经轴承座安装在支撑装置上，空心轴与驱动装置连接;叶轮为中空的腔体，叶轮上设有通孔，空心轴的上端与大气连通，下端与叶轮的空腔连通。支撑装置包括横梁，轴承座、驱动装置均安装在横梁上。驱动装置包括电机与空心轴之间为带传动连接。 驱动装置为电动机，电动机和空心轴上均设有皮带轮，所述的皮带轮之间经皮带连接。
然而现有的水下用于电缆生产污水处理的曝气机均需要配设布气管，并且布气管都是固定安装在污水处理池的底部，由于布气管的设置增加了制造和维护的成本。同时导致现有的用于电缆生产污水处理的曝气机只能固定在一个位置对该区域内的水进行溶气处理，导致整个污水处理池的溶气量低。
实用新型内容
本实用新型为了解决用于电缆生产污水处理的曝气机存在的溶气量低的问题，而提供一种用于电缆生产污水处理的曝气机，能够对污水处理池内的多个位置进行溶气处理，提高整个污水处理池的溶气量，从而提高污水处理效果。
为解决上述技术问题，本实用新型所采用的技术方案是：

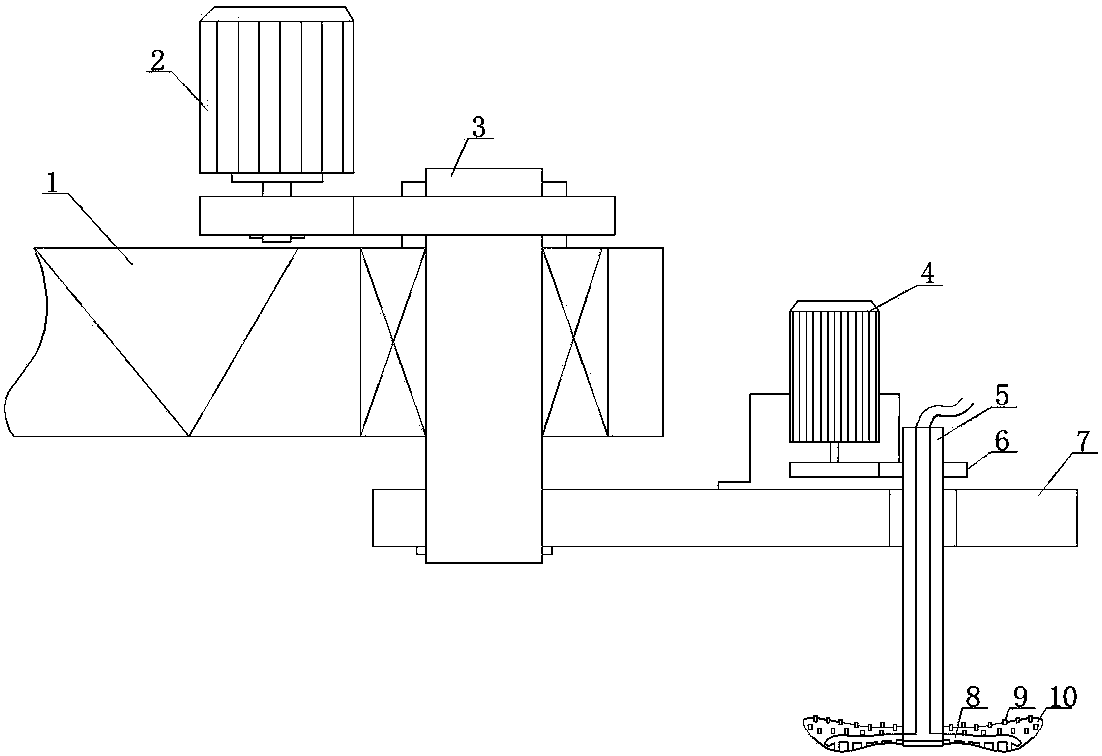

一种用于电缆生产污水处理的曝气机，其特征在于，包括安装在污水处理池上方的工作桥，所述工作桥上安装有轴承座，所述轴承座配设有驱动轴，所述驱动轴的上端套设有从动齿轮，所述从动齿轮经安装在工作桥上的第一驱动电机带动旋转;所述驱动轴的下端连接有安装板，所述安装板的另一端安装有第二驱动电机，所述第二驱动电机配设有空心转轴，所述空心转轴的上端与压缩空气源连通，所述空心转轴的外围套设有传动齿轮，所述空心转轴的下端连接有搅拌叶片，所述搅拌叶片内开设有气流通道，所述气流通道与空心转轴连通;所述搅拌叶片的表面开设有出气口。
所述搅拌叶片倾斜的连接在空心转轴上。
所述出气口的开设在搅拌叶片的下边缘。
所述搅拌叶片的上表面和下表面上均连接有搅拌齿。
所述搅拌齿上开设有若干贯通的通孔。
与现有技术相比，本实用新型具有以下有益效果：
本实用新型的用于电缆生产污水处理的曝气机，包括安装在污水处理池上方的工作桥，所述工作桥上安装有轴承座，所述轴承座配设有驱动轴，所述驱动轴的上端套设有从动齿轮，所述从动齿轮经安装在工作桥上的第一驱动电机带动旋转;所述驱动轴的下端连接有安装板，所述安装板的另一端安装有第二驱动电机，所述第二驱动电机配设有空心转轴，所述空心转轴的上端与压缩空气源连通，所述空心转轴的外围套设有传动齿轮，所述空心转轴的下端连接有搅拌叶片，所述搅拌叶片内开设有气流通道，所述气流通道与空心转轴连通;所述搅拌叶片的表面开设有出气口。本实用新型的用于电缆生产污水处理的曝气机能够在污水处理池的上方旋转，能够对污水处理池不同区域进行溶气处理，提高整个污水处理池的溶气量，从而提高污水处理效果。
同时本实用新型不需要另外单独配设布气管，减少了设备的安装和维护，降低了生产的成本。
