申请日2015.01.04
公开(公告)日2015.04.22
IPC分类号C02F9/14
摘要
本发明公开了一种污水资源化、能源化处理成套设备，其特征在于：包括与进水管道依次连接的连续沉砂装置、连续砂滤装置、过滤器、纳滤膜分离装置或反渗透膜分离装置，所述的纳滤膜分离装置或反渗透膜分离装置的浓水出口连接高效厌氧装置。本发明还包括一种污水资源化、能源化处理工艺，其特征在于：采用本发明所述的污水资源化、能源化处理成套设备进行污水处理。本发明所述的污水资源化、能源化处理成套设备及工艺，用于污水处理，具有的有益效果为：能够对污水进行深度处理，处理后的净水可以作为新的水资源，可作为再生水，用于景观、浇灌、回用于生产等，资源化利用;同时不设生化池，节约能耗，具有节省占地面积等优点。
权利要求书
1.一种污水资源化、能源化处理成套设备，其特征在于：包括与进水管道依次连接的连续沉砂装置、连续砂滤装置、过滤器、纳滤膜分离装置或反渗透膜分离装置，所述的纳滤膜分离装置或反渗透膜分离装置的浓水出口连接高效厌氧装置;所述的高效厌氧装置包括依次相连的至少2级小反应室和至少一级大反应室，每个小反应室和大反应室的进水一侧设置有一与反应室壁平行且延伸至反应室底部的隔板，反应室被隔板隔成进水区和反应区，且相邻的两个反应室之间的室壁高度低于下一个反应室的隔板;所述的反应区内由上往下依次设有吸附填料层、轻质陶粒层、悬浮填料层;每个小反应室和大反应室上部设有出气口，出气口连接集气管;每个小反应室和大反应室底部设有竖直排泥管。
2.根据权利要求1所述的一种污水资源化、能源化处理成套设备，其特征在于：所述的隔板下端向反应区倾斜有一角度，所述的角度大于10度，小于80度。
3.根据权利要求2所述的一种污水资源化、能源化处理成套设备，其特征在于：所述的角度为45度。
4.根据权利要求1所述的一种污水资源化、能源化处理成套设备，其特征在于：所述的悬浮填料层的材质为高密度聚乙烯或聚丙烯。
5.根据权利要求1所述的一种污水资源化、能源化处理成套设备，其特征在于：所述的轻质填料层材质为轻质陶瓷颗粒。
6.根据权利要求1所述的一种污水资源化、能源化处理成套设备，其特征在于：所述的吸附填料层为活性炭层或硅藻土层。
7.根据权利要求1所述的一种污水资源化、能源化处理成套设备，其特征在于：每个反应室底部的竖直排泥管上设有阀门，竖直排泥管上连接有两条平行的第一平行排泥管和第二平行排泥管;所述的第二平行排泥管上设有回流泵和出泥口;所述的第一平行排泥管上相邻的竖直排泥管之间设有阀门。
8.根据权利要求1所述的一种污水资源化、能源化处理成套设备，其特征在于：所述的过滤器为振动膜过滤、袋式过滤器或浸没式超滤。
9.一种污水资源化、能源化处理工艺，其特征在于：采用权利要1-8任一权利要所述的污水资源化、能源化处理成套设备进行污水处理。
说明书
一种污水资源化、能源化处理成套设备及工艺
技术领域
本发明涉及污水处理领域，特别涉及一种污水资源化、能源化处理成套设备及工艺。
背景技术
随着人口的增加和城市化进程的加快，工农业的快速发展，我国年排放污水量越来越大，而污水处理率很低。大量的污水未经处理或部分处理后就排入江河湖海，造成大量水体被污染，促使水资源短缺现状进一步加剧，形成恶性循环。如何采取有效措施解决水资源危机成为当今社会经济能否保持持续快速发展的关键。污水资源化就是根据不同的水质情况和用途，通过各种处理技术，将污水净化使其达到某种用水标准,回用于工业、市政、农业、景观等领域，从而实现大部分净化水的循环再利用,同时减少污水排放对环境造成不良影响。这样对于贯彻落实可持续发展战略,妥善处理好经济发展同人口、资源、环境的关系。但是现有污水处理技术中，需要采用生化处理池，占地面积大，耗能高。同时，污水往往经处理后达标排放，污水的资源化、能源化利用水平低。
发明内容
针对上述问题，本发明的目的在于设计一种高效的、节约能耗、节约占地面积的一种污水资源化、能源化处理成套设备及工艺。

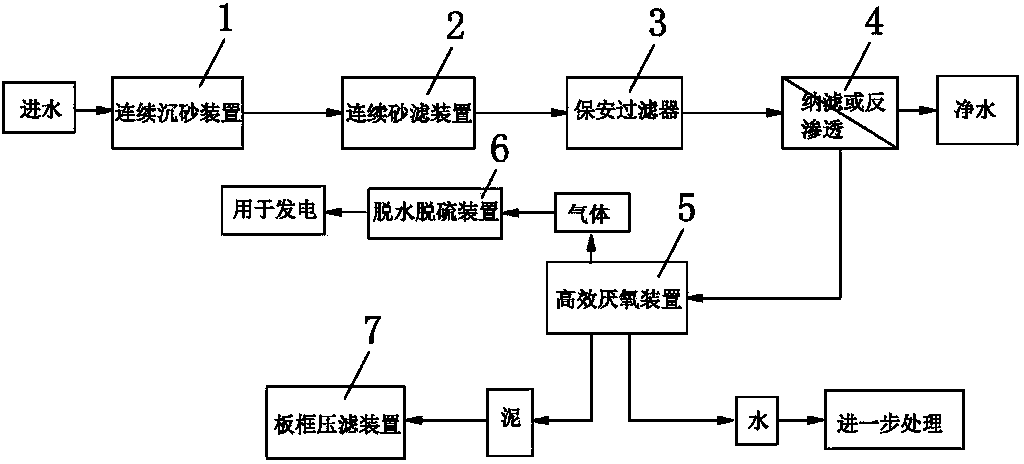

为达到上述目的，本发明所提出的技术方案为：一种污水资源化、能源化处理成套设备，其特征在于：包括与进水管道依次连接的连续沉砂装置、连续砂滤装置、过滤器、纳滤膜分离装置或反渗透膜分离装置，所述的纳滤膜分离装置或反渗透膜分离装置的浓水出口连接高效厌氧装置;所述的高效厌氧装置包括依次相连的至少2级小反应室和至少一级大反应室，每个小反应室和大反应室的进水一侧设置有一与反应室壁平行且延伸至反应室底部的隔板，反应室被隔板隔成进水区和反应区，且相邻的两个反应室之间的室壁高度低于下一个反应室的隔板;所述的反应区内由上往下依次设有吸附填料层、轻质陶粒层、悬浮填料层;每个小反应室和大反应室上部设有出气口，出气口连接集气管;每个小反应室和大反应室底部设有竖直排泥管。
优选的，所述的隔板下端向反应区倾斜有一角度，所述的角度大于10度，小于80度，优选为45度。
优选的，所述的悬浮填料层的材质为高密度聚乙烯或聚丙烯。
优选的，所述的轻质填料层材质为轻质陶瓷颗粒，其作用为隔离悬浮填料及污泥，以免排到下一个处理反应室。
优选的，所述的吸附填料层为活性炭、硅藻土等吸附填料。
优选的，每个反应室底部的竖直排泥管上设有阀门，竖直排泥管上连接有两条平行的第一平行排泥管和第二平行排泥管;所述的第二平行排泥管上设有回流泵和出泥口;所述的第一平行排泥管上相邻的竖直排泥管之间设有阀门。
优选的，所述的过滤器为振动膜过滤、袋式过滤器或浸没式超滤;优先选用振动膜过滤，过滤膜片为超滤级别。
本发明还包括一种污水资源化、能源化处理工艺，其特征在于：采用本发明所述的污水资源化、能源化处理成套设备进行污水处理。
采用上述技术方案，本发明所述的污水资源化、能源化处理成套设备及工艺，用于污水处理，具有的有益效果为：
1) 对污水进行深度处理，处理后的净水可以作为新的水资源，作为再生水，用于景观、浇灌、回用于生产等，资源化利用;
2) 不设生化池，节约能耗，节省占地面积;
3) 采用高效厌氧反应装置，且设置在纳滤或反渗透膜处理系统之后，可以对纳滤/反渗透浓水进行处理，因为多级折流式处理，处理效率高;处理后得到的气体经脱水脱硫后发电，资源化利用;污泥采用板框压滤，使其含水率降低，得到的污泥可用于园艺肥料，再利用;分离后的水经进一步处理达标后排放;从而实现污水的资源化、能源化利用。
