申请日2014.08.08
公开(公告)日2014.11.19
IPC分类号H02K5/22; F04D13/06
摘要
本发明涉及一种重污水泵，包括电机壳、盒盖、泵盖、泵体、电机、叶轮、浮子开关和电源线;电机位于电机壳内，盒盖通过螺钉密闭连接在电机壳的顶部，盒盖上设有出线口和气钉，电源线通过密封组件密闭固定在出线口内，泵盖套设且通过螺钉固定连接在电机壳的底部，泵体通过螺钉连接在泵盖上，泵体底部设有进水口一侧设有出水口;电机壳的底部还设有两个骨架油封，电机轴底部依次穿过轴承、骨架油封、电机壳和泵盖，伸入泵体中，叶轮套设固定在电机轴底端且位于泵体内，叶轮高度与泵体高度比为1∶3至1∶2。由于泵体压水室空间大且叶轮缩离压水室流道，水中杂质的通过能力好，不易磨损或堵塞。
权利要求书

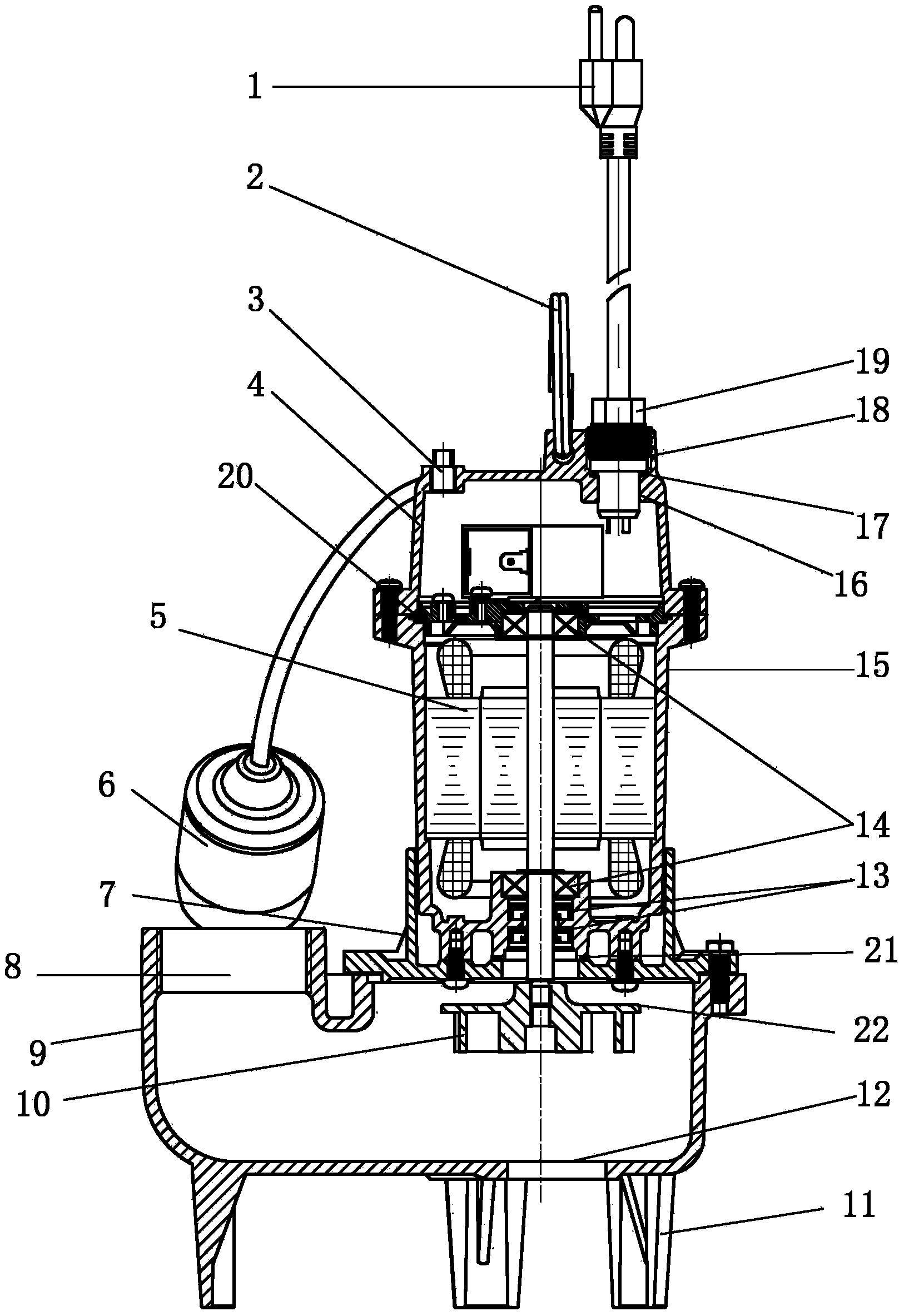

1.一种重污水泵，其特征在于：包括电机壳、盒盖、泵盖、泵体、电机、叶轮、浮子开关和电源线;所述电机位于所述电机壳内，所述电机壳的两端设有轴承，所述轴承的外圈固定连接在电机壳上，电机轴的两端穿过轴承且与轴承的内圈紧配合，所述盒盖密闭连接在电机壳的顶部，所述盒盖上设有出线口和气钉，所述电源线通过电源线密封组件密闭固定在出线口内，所述泵盖套设且通过螺钉固定连接在电机壳的底部，所述泵体密闭连接在泵盖上，所述泵体底部设有进水口一侧设有出水口;所述电机壳的底部还设有两个骨架油封，电机轴底部依次穿过轴承、骨架油封、电机壳和泵盖，伸入泵体中，所述叶轮套设固定在电机轴底端且位于泵体内，所述叶轮高度与泵体高度比为1∶3至1∶2。
2.根据权利要求1所述重污水泵，其特征在于：所述电源线密封组件包括压紧螺母、垫片和密封圈;所述出线口内壁设有内螺纹，所述电源线的端部穿过压紧螺母伸入出线口内，所述密封圈位于出线口底部与电源线端部之间，所述垫片位于电源线端部与压紧螺母的底部之间，所述压紧螺母旋合在出线口内，从而将电源线端部压紧固定在出线口内。
3.根据权利要求1所述重污水泵，其特征在于：所述出线口处设有浮子开关。
4.根据权利要求1所述重污水泵，其特征在于：所述泵体底部还设有支脚，所述盒盖顶部还设有提把。
说明书
一种重污水泵
技术领域
本发明涉及一种水泵，属于机械设备技术领域。
背景技术
水泵是输送液体或使液体增压的机械。通过原动机的泵轴带动叶轮转动对液体做功，使液体能量增加，依靠此能量将液体输送到指定地点。水泵运行时，叶轮在泵体内做高速转动运动，泵体内的液体随着叶轮一块转动，在离心力的作用下液体在出水口处被叶轮甩出，甩出的液体在泵体扩散室内速度逐渐变慢，液体被甩出后，叶轮中心处形成真空低压区，液池中的液体在外界大气压的作用下，经入水口流入水泵内。液体就这样连续不断地从液池中被吸上来然后又连续不断地从水泵出水口被排出去。
现实生活中很多情况需要输送污水，而污水中含有固体颗粒和易缠绕或聚束的纤维物，易造成叶轮及泵体内壁磨损和叶轮堵塞等，长期运行中会使水泵效率降低。
发明内容
本发明针对现有技术的上述技术问题，提出一种不易造成磨损及堵塞的可以输送污水的重污水泵。
本发明为解决上述技术问题提出的技术方案是：一种重污水泵，包括电机壳、盒盖、泵盖、泵体、电机、叶轮、浮子开关和电源线;电机位于电机壳内，电机壳的两端设有轴承，轴承的外圈固定连接在电机壳上，电机轴的两端穿过轴承且与轴承的内圈紧配合，盒盖通过螺钉密闭连接在电机壳的顶部，盒盖上设有出线口和气钉，电源线通过电源线密封组件密闭固定在出线口内，泵盖套设且通过螺钉固定连接在电机壳的底部，泵体通过螺钉密闭连接在泵盖上，泵体底部设有进水口一侧设有出水口;电机壳的底部还设有两个骨架油封，电机轴底部依次穿过轴承、骨架油封、电机壳和泵盖，伸入泵体中，叶轮套设固定在电机轴底端且位于泵体内，叶轮高度与泵体高度比为1∶3至1∶2。
对上述技术方案的改进为：所述电源线密封组件包括压紧螺母、垫片和密封圈;出线口内壁设有内螺纹，电源线的端部穿过压紧螺母伸入出线口内，密封圈位于出线口底部与电源线端部之间，垫片位于电源线端部与压紧螺母的底部之间，压紧螺母旋合在出线口内，从而将电源线端部压紧固定在出线口内。
对上述技术方案的改进为：所述出线口处设有浮子开关。
对上述技术方案的改进为：所述泵体底部还设有支脚，盒盖顶部还设有提把。
本发明的有益效果是：由于泵体压水室空间大，固体颗粒与纤维物等杂质的通过能力好，且叶轮缩离泵体压水室流道，运行过程中叶轮不与固体颗粒和纤维物等杂质接触，叶片磨损的情况较轻，不易出现堵塞情况在长期运行中不会造成效率严重下降的问题。
