申请日2015.01.05
公开(公告)日2015.05.20
IPC分类号C02F9/14
摘要
本实用新型公开了风能与太阳能联合式农村污水处理装置，包括风能太阳能联合发电装置、搅拌器驱动电机(1)、鼓风机(2)和通过管路依次连接的沼气池(3)、混合池(4)、厌氧反应池(5)、好氧池(6)、沉淀池(7)、进水配水渠(8)、潜流人工湿地(9)、出水渠(25)、排放口(26)。本实用新型的有益效果是：由风能和太阳能提供能量，驱动搅拌器旋转、对好氧池进行曝气，结构简单合理，风能太阳能利用率高，节省了电力资源，有效实现厌氧反应池的搅拌和好氧池的曝气;实现了节能降耗和污染减排的有机结合，为农村生活污水治理提供了无能耗、高效率的实用处理技术。
权利要求书

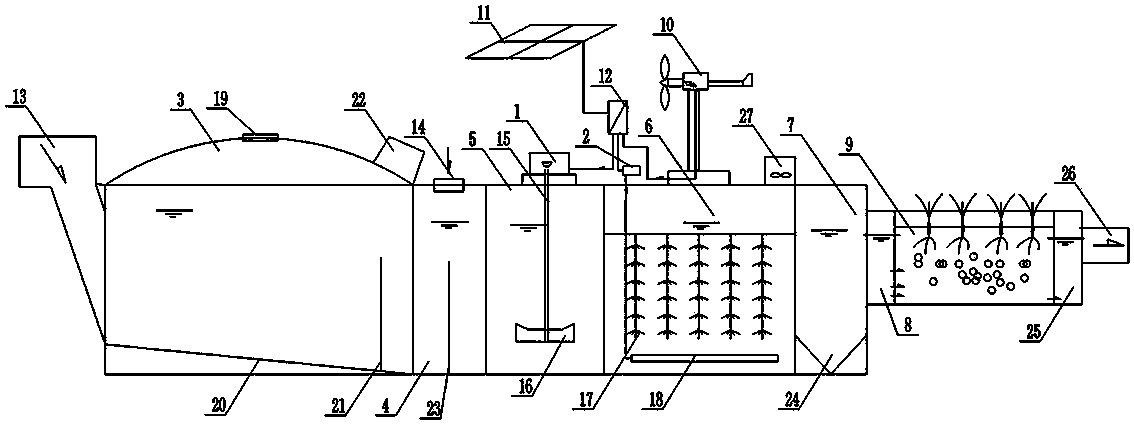

1.风能与太阳能联合式农村污水处理装置，其特征在于，包括风能太阳能联合发电装置、搅拌器驱动电机(1)、鼓风机(2)和通过管路依次连接的沼气池(3)、混合池(4)、厌氧反应池(5)、好氧池(6)、沉淀池(7)、进水配水渠(8)、潜流人工湿地(9)、出水渠(25)、排放口(26)，风能太阳能联合发电装置包括风力发电机(10)、太阳能电池板(11)以及电力转换控制器(12)，风力发电机(10)和太阳能电池板(11)均与电力转换控制器(12)连接，电力转换控制器(12)还通过线缆连接搅拌器驱动电机(1)和鼓风机(2)，
沼气池(3)的池体上设置有高浓度污水进口(13)，所述的混合池(4)上设置有进液管，进液管分别连接沼气池(3)的出液口和低浓度污水进口(14)，所述的厌氧反应池(5)内设置有搅拌器，搅拌器包括搅拌轴(15)和设置于搅拌轴(15)下部的搅拌叶轮(16)，搅拌轴(15)通过轴承旋转安装于厌氧反应池(5)的顶部，搅拌轴(15)的上端伸出厌氧反应池(5)，搅拌器驱动电机(1)的电机轴通过传动装置连接搅拌轴(15)，
所述的好氧池(6)内设置有填料层(17)，填料层(17)的下方设置有曝气器(18)，鼓风机(2)通过管路连接曝气器(18)。
2.根据权利要求1所述的风能与太阳能联合式农村污水处理装置，其特征在于，所述的沼气池(3)包括带有内腔的池体，池体上设置有连通内腔的集气管(19)、高浓度污水进口(13)、排渣口和出液口，集气管(19)位于池体的顶部，内腔的底面为向一侧倾斜的倾斜池底(20)，高浓度污水进口(13)位于倾斜池底(20)较高的一侧，排渣口位于倾斜池底(20)较低的一侧，出液口位于池体的侧壁上部。
3.根据权利要求1所述的风能与太阳能联合式农村污水处理装置，其特征在于，所述的潜流人工湿地(9)由下至上依次设置有承托层、过渡层、反应层、多介质填料过滤层以及湿地植物层，且由上至下各层物料粒径逐渐减小。
说明书
风能与太阳能联合式农村污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，具体地，涉及风能与太阳能联合式农村污水处理装置。
背景技术
农村生活污水是造成农村水环境污染的最重要的原因，且会随着农村生活方式的改变而加剧，成为农村人居环境改善需要解决的迫切问题。
目前农村生活污水的主要环境工程技术有接触氧化法\曝气生物滤池、氧化沟及A/O法等工艺。这些技术均需采用人工曝气增氧措施，以达到水体净化的目的。但现有装置能耗较高，污水搅拌、鼓风曝气的电耗约占运营成本的60%。
实用新型内容
本实用新型所要解决的技术问题是提供一种处理效率高、节省电力的风能与太阳能联合式农村污水处理装置。
本实用新型解决上述问题所采用的技术方案是：
风能与太阳能联合式农村污水处理装置，包括风能太阳能联合发电装置、搅拌器驱动电机、鼓风机和通过管路依次连接的沼气池、混合池、厌氧反应池、好氧池、沉淀池、进水配水渠、潜流人工湿地、出水渠、排放口，风能太阳能联合发电装置包括风力发电机、太阳能电池板以及电力转换控制器，风力发电机和太阳能电池板均与电力转换控制器连接，电力转换控制器还通过线缆连接搅拌器驱动电机和鼓风机。
沼气池的池体上设置有高浓度污水进口，所述的混合池上设置有进液管，进液管分别连接沼气池的出液口和低浓度污水进口，所述的厌氧反应池内设置有搅拌器，搅拌器包括搅拌轴和设置于搅拌轴下部的搅拌叶轮，搅拌轴通过轴承旋转安装于厌氧反应池的顶部，搅拌轴的上端伸出厌氧反应池，搅拌器驱动电机的电机轴通过传动装置连接搅拌轴。
所述的好氧池内设置有填料层，填料层附着生物膜，填料层的下方设置有曝气器，从而创造好氧环境，利用好氧微生物代谢除去有机污染物和营养物质，鼓风机通过管路连接曝气器。
有太阳光照环境下，太阳能电池板通过电力转换控制器直接向搅拌器驱动电机和鼓风机供电，使搅拌器和鼓风机工作;无太阳光照时，风力发电机通过电力转换控制器直接向搅拌器驱动电机和鼓风机供电。从而由风能和太阳能提供能量，驱动搅拌器旋转、对好氧池进行曝气，结构简单合理，风能太阳能利用率高，节省了电力资源，有效实现厌氧反应池的搅拌和好氧池的曝气。
所述的沼气池包括带有内腔的池体，池体上设置有连通内腔的集气管、高浓度污水进口、排渣口和出液口，集气管位于池体的顶部，内腔的底面为向一侧倾斜的倾斜池底，高浓度污水进口位于倾斜池底较高的一侧，排渣口位于倾斜池底较低的一侧，出液口位于池体的侧壁上部。优选地，所述的倾斜池底上设置有沿垂直方向设置的挡板，挡板将内腔下部分隔成固体腔和液体腔，排渣口位于固体腔的底部，出液口位于液体腔上部的侧壁上，池体的顶部一侧还设置有观察口。
所述的潜流人工湿地由下至上依次设置有承托层、过渡层、反应层、多介质填料过滤层以及湿地植物层，且由上至下各层物料粒径逐渐减小。通过设置多层结构，形成多介质生物接触垂直潜流人工湿地，适用于农村污水处理，保证了污水的净化效率，出水水质好，提高净化效率。
综上，本实用新型的有益效果是：
有太阳光照环境下，太阳能电池板通过电力转换控制器直接向搅拌器驱动电机和鼓风机供电，使搅拌器和鼓风机工作;无太阳光照时，风力发电机通过电力转换控制器直接向搅拌器驱动电机和鼓风机供电。从而由风能和太阳能提供能量，驱动搅拌器旋转、对好氧池进行曝气，结构简单合理，风能太阳能利用率高，节省了电力资源，有效实现厌氧反应池的搅拌和好氧池的曝气。实现了节能降耗和污染减排的有机结合，为农村生活污水治理提供了无能耗、高效率的实用处理技术。
