申请日2015.01.05
公开(公告)日2015.05.20
IPC分类号C02F3/30
摘要
本实用新型公开了风能搅拌曝气式农村污水处理装置，包括风力空气压缩装置和通过管路相连接的厌氧反应池(1)、好氧池(2)，风力空气压缩装置包括安装在驱动轴端部的叶片(3)，驱动轴的另一端连接空气压缩机(4)，空气压缩机(4)的出气口通过管道连接空气储罐(5)。本实用新型的有益效果是：通过风力空气压缩装置将空气压缩充入空气储罐，进一步，所述压缩空气推动搅拌器旋转、对好氧池进行曝气，结构简单合理，风能利用率高，节省了电力资源，有效实现厌氧反应池的搅拌和好氧池的曝气。实现了节能降耗和污染减排的有机结合，为农村生活污水治理提供了无能耗、高效率的实用处理技术。
权利要求书

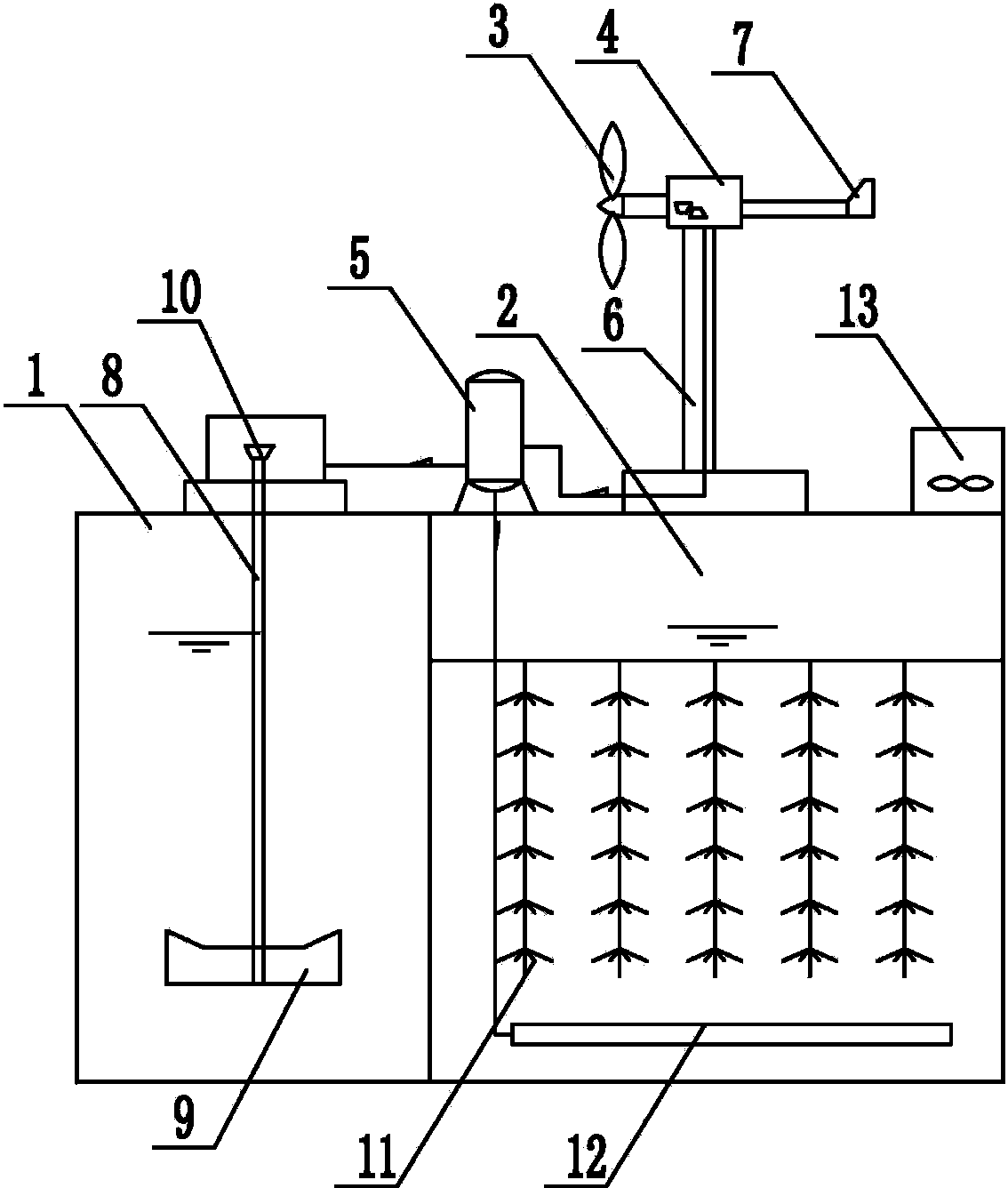

1.风能搅拌曝气式农村污水处理装置，其特征在于，包括风力空气压缩装置和通过管路相连接的厌氧反应池(1)与好氧池(2)，风力空气压缩装置包括安装在驱动轴端部的叶片(3)，驱动轴的另一端连接空气压缩机(4)，空气压缩机(4)的出气口通过管道连接空气储罐(5)，空气压缩机(4)的壳体旋转安装于支撑杆(6)上，空气压缩机(4)的壳体上还固定连接有尾翼(7)，所述的厌氧反应池(1)内设置有搅拌器，搅拌器包括搅拌轴(8)和设置于搅拌轴(8)下部的搅拌叶轮(9)，搅拌轴(8)通过轴承旋转安装于厌氧反应池(1)的顶部，搅拌轴(8)的上端伸出厌氧反应池(1)，搅拌轴(8)伸出厌氧反应池(1)的部分上安装有驱动叶轮(10)，所述的好氧池(2)内设置有填料层(11)，填料层(11)的下方设置有曝气器(12)，空气储罐(5)的出气口通过管路分别连接厌氧反应池(1)顶部和曝气器(12)，由连接厌氧反应池(1)顶部的管路吹出的空气吹向搅拌器的顶部驱动叶轮(10)。
说明书
风能搅拌曝气式农村污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，具体地，涉及风能搅拌曝气式农村污水处理装置。
背景技术
农村生活污水是造成农村水环境污染的最重要的原因，且会随着农村生活方式的改变而加剧，成为农村人居环境改善需要解决的迫切问题。
目前农村生活污水的主要环境工程技术有接触氧化法\曝气生物滤池、氧化沟及A/O法等工艺。这些技术均需采用人工曝气增氧措施，以达到水体净化的目的。但现有装置能耗较高，污水搅拌、鼓风曝气的电耗约占运营成本的60%。
实用新型内容
本实用新型所要解决的技术问题是提供一种风能利用率高、节省电力的风能搅拌曝气式农村污水处理装置。
本实用新型解决上述问题所采用的技术方案是：
风能搅拌曝气式农村污水处理装置，包括风力空气压缩装置和通过管路相连接的厌氧反应池、好氧池，风力空气压缩装置包括安装在驱动轴端部的叶片，驱动轴的另一端连接空气压缩机，空气压缩机的出气口通过管道连接空气储罐，空气压缩机的壳体旋转安装于支撑杆上，空气压缩机的壳体上还固定连接有尾翼，从而由风力吹动叶片，由叶片带动驱动轴旋转，由驱动轴驱动空气压缩机工作，空气压缩机的壳体旋转安装于支撑杆上、空气压缩机的壳体上固定连接尾翼的结构，使得叶片的朝向能够随着风向的改变而改变，使叶片始终正对风向，使得装置具有自适应功能，提高了风能利用效率。
所述的厌氧反应池内设置有搅拌器，搅拌器包括搅拌轴和设置于搅拌轴下部的搅拌叶轮，搅拌轴通过轴承旋转安装于厌氧反应池的顶部，搅拌轴的上端伸出厌氧反应池，搅拌轴伸出厌氧反应池的部分上安装有驱动叶轮。
所述的好氧池内设置有填料层，填料层附着生物膜，填料层的下方设置有曝气器，从而创造好氧环境，利用好氧微生物代谢除去有机污染物和营养物质。
空气储罐的出气口通过管路分别连接厌氧反应池顶部和曝气器，由连接厌氧反应池顶部的管路吹出的空气吹向搅拌器的顶部驱动叶轮，使驱动叶轮旋转。
综上，本实用新型的有益效果是：
通过风力空气压缩装置将空气压缩充入空气储罐，进一步，所述压缩空气推动搅拌器旋转、对好氧池进行曝气，结构简单合理，风能利用率高，节省了电力资源，有效实现厌氧反应池的搅拌和好氧池的曝气。实现了节能降耗和污染减排的有机结合，为农村生活污水治理提供了无能耗、高效率的实用处理技术。
