申请日2015.01.05
公开(公告)日2015.07.08
IPC分类号E01D19/08
摘要
本实用新型涉及污水处理技术领域，特指一种引桥污水收集装置，包括引桥，钢质污水沟，钢质污水沟固定设于引桥一侧，引桥上设有排水管，排水管与钢质污水沟对应设置，钢质污水沟外层设有防腐蚀装置。本实用新型采用钢结构污水沟，自重轻，可有效减小引桥附属荷载，在钢结构污水沟外层设有钢质法兰，钢质法兰通过螺栓连接，避免了现场焊接作业破坏镀锌防腐层而降低其防腐蚀效果。
权利要求书
1.一种引桥污水收集装置，包括引桥(1)，钢质污水沟(6)，其特征在于：所述钢质污水沟(6)固定设于引桥(1)一侧，所述引桥(1)上设有排水管(4)，所述排水管(4)与钢质污水沟(6)对应设置，所述钢质污水沟(6)外层设有防腐蚀装置。
2.根据权利要求1所述一种引桥污水收集装置，其特征在于：所述钢质污水沟(6)外层设有若干钢质法兰(8)，所述若干钢质法兰(8)通过管道(13)固定连接。
3.根据权利要求2所述一种引桥污水收集装置，其特征在于：所述钢质法兰(8)上设有若干通孔(12)，所述通孔(12)对应设置有螺栓(10)，所述螺栓(10)通过通孔(12)将两个钢质法兰(8)固定连接，所述两个钢质法兰(8)之间设有橡胶垫片(11)。
4.根据权利要求2所述一种引桥污水收集装置，其特征在于：所述钢质法兰(8)与管道(13)之间间隔设有若干三角形钢质加劲肋(9)。
5.根据权利要求1所述一种引桥污水收集装置，其特征在于：所述钢质污水沟(6)为U形凹槽结构设置，所述钢质污水沟(6)底部铺设有憎水型珍珠岩(7)。
6.根据权利要求5所述一种引桥污水收集装置，其特征在于：所述憎水型珍珠岩(7)上表面单向设置倾斜1‰的排水坡度。

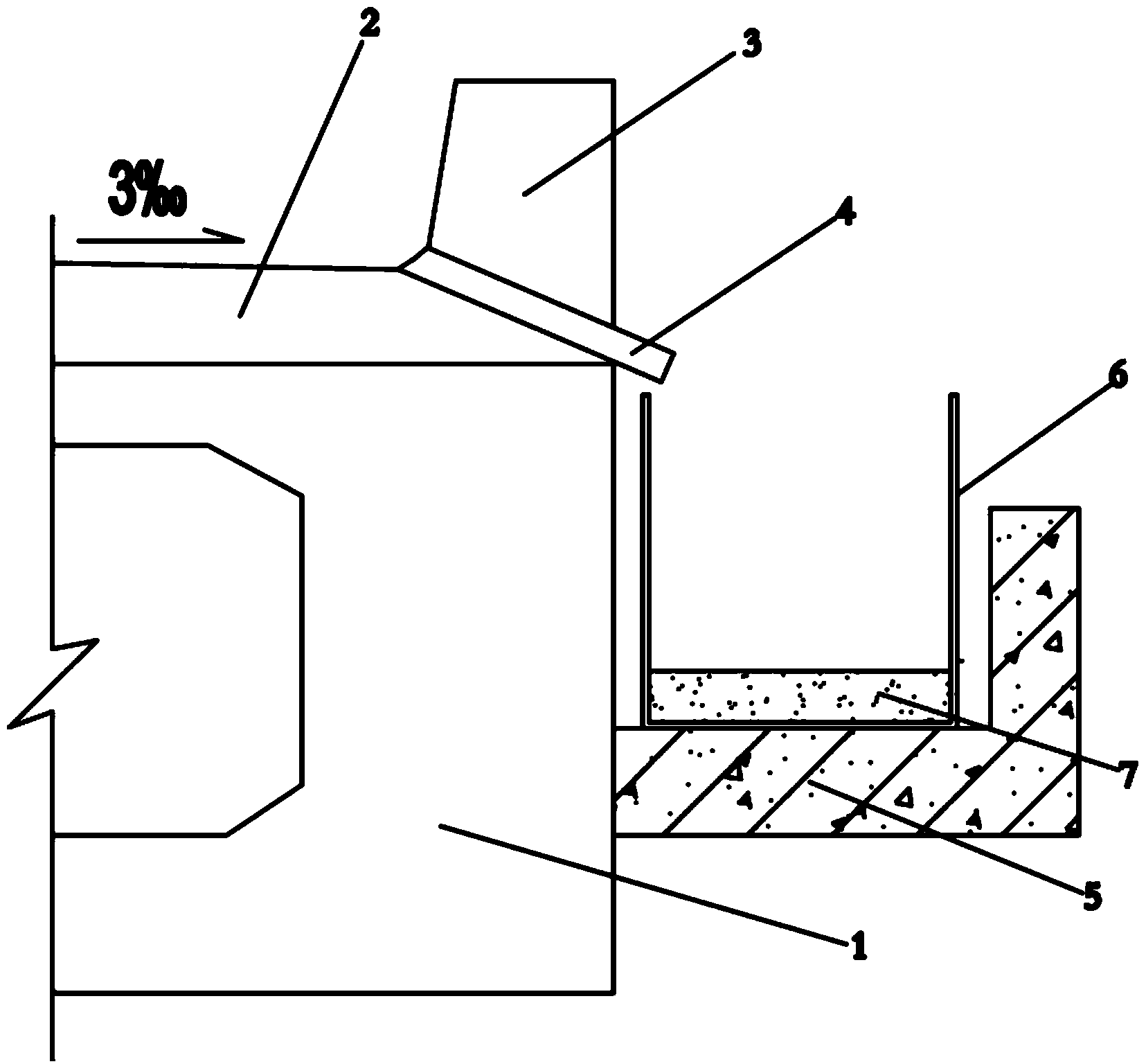

7.根据权利要求1所述一种引桥污水收集装置，其特征在于：所述引桥(1)上表面铺设有现浇面层(2)，所述现浇面层(2)边缘设有护轮坎(3)，所述现浇面层(2)与护轮坎(3)之间设有排水管(4)。
8.根据权利要求7所述一种引桥污水收集装置，其特征在于：所述现浇面 层(2)上表面单向设置倾斜3‰的排水坡，所述排水坡坡底与排水管(4)对应设置。
9.根据权利要求1所述一种引桥污水收集装置，其特征在于：所述引桥(1)的一侧固定设有L形砼托架(5)，所述钢质污水沟(6)通过L形砼托架(5)固守设于引桥(1)一侧。
说明书
一种引桥污水收集装置
技术领域
本实用新型涉及污水处理技术领域，特指一种引桥污水收集装置。
背景技术
散货码头靠船装卸平台的冲污水和初期雨水根据环保规定需要收集至码 头后方经处理后才能直接排走或者循环利用。在国内项目中，根据目前环保要 求相关规定对于散货码头引桥的冲污水和初期雨水，可以不进行收集，在国外 项目中，根据项目的环保要求有些是需要收集并处理后才能直接排走或者循环 利用的，但国外项目中有此要求的码头工程为数不多,且结构不同，可借鉴者 甚少。随着人类对绿色环保概念越来越深入，对环境保护越来越受到重视，对 码头项目的环保设计要求会越来越严格，设计一种轻型、经济、耐用引桥污水 收集的结构设施势在必行。
目前，引桥污水收集设施大多采用预制砼U形污水沟结构，预制砼U形 污水沟结构对于引桥较短且排架间距小的结构适用效果较好，但是对于引桥长 度长、排架间距大的引桥结构来说，其成本太高，尤其对于海港码头，由于其 使用环境的特殊性，对污水沟需采取防腐蚀措施以提高其耐用性。
实用新型内容
针对以上问题，本实用新型提供了一种更经济、更耐用结构形式的引桥污 水收集装置。
为了实现上述目的，本实用新型采用的技术方案如下：
一种引桥污水收集装置，包括引桥，钢质污水沟，钢质污水沟固定设于引 桥一侧，引桥上设有排水管，排水管与钢质污水沟对应设置，钢质污水沟外层 设有防腐蚀装置。
进一步地，钢质污水沟外层设有若干钢质法兰，若干钢质法兰通过管道固 定连接。
进一步地，钢质法兰上设有若干通孔，通孔对应设置有螺栓，螺栓通过通 孔将两个钢质法兰固定连接，两个钢质法兰之间设有橡胶垫片。
进一步地，钢质法兰与管道之间间隔设有若干三角形钢质加劲肋。
进一步地，钢质污水沟为U形凹槽结构设置，钢质污水沟底部铺设有憎 水型珍珠岩。
进一步地，憎水型珍珠岩上表面单向设置倾斜1‰的排水坡度。
进一步地，引桥上表面铺设有现浇面层，现浇面层边缘设有护轮坎，现浇 面层与护轮坎之间设有排水管。
进一步地，现浇面层上表面单向设置倾斜3‰的排水坡，排水坡坡底与排 水管对应设置。
进一步地，引桥的一侧固定设有L形砼托架，钢质污水沟通过L形砼托 架固守设于引桥一侧。
本实用新型的有益效果：
本实用新型采用钢结构污水沟，自重轻，可有效减小引桥附属荷载，在钢 结构污水沟外层设有钢质法兰，钢质法兰通过螺栓连接，避免了现场焊接作业 破坏镀锌防腐层而降低其防腐蚀效果。
