申请日2014.08.08
公开(公告)日2014.11.26
IPC分类号C02F1/00; B01F7/18
摘要
本实用新型公开了一种金属、贵金属废水回收装置，其包括：本体和搅拌装置，本体为中空筒状体，在本体的上、下端各设有上盖及下盖，从而形成一容置空间;搅拌装置具有马达，马达设置在上盖处，马达下方轴设有主动轴，所述主动轴下方位于本体的容置空间中连接有被动轴，所述被动轴上设有若干个叶片;当马达启动时，所述主动轴可带动被动轴旋转，所述被动轴则可带动叶片转动。通过马达来带动叶片旋转，进而可将作用物予以搅拌滚动，以防止本体内的作用物因长期作用而致使其表层形成结垢，并进一步预防不利废水的流动渗透现象的产生，而可提升该回收装置的作用效率。
权利要求书
1.一种金属、贵金属废水回收装置，其包括：本体和搅拌装置， 本体为中空筒状体，在本体的上、下端各设有上盖及下盖，从而形成 一容置空间;搅拌装置具有马达，马达设置在上盖处，马达下方轴设 有主动轴，所述主动轴下方位于本体的容置空间中连接有被动轴，所 述被动轴上设有若干个叶片;当马达启动时，所述主动轴可带动被动 轴旋转，所述被动轴则可带动叶片转动。
2.如权利要求1所述的金属、贵金属废水回收装置，其特征在 于：所述下盖上设有一个或一个以上的排水口，且这些排水口设有过 滤组件。
3.如权利要求2所述的金属、贵金属废水回收装置，其特征在 于：所述主动轴下端设有衔接件。
4.如权利要求3所述的金属、贵金属废水回收装置，其特征在 于：所述被动轴的上端设有凹槽。
5.如权利要求4所述的金属、贵金属废水回收装置，其特征在 于：所述马达设有定时装置。
6.如权利要求5所述的金属、贵金属废水回收装置，其特征在 于：所述下盖对应于被动轴的位置处可设一定位部，以供被动轴下端 缘的限制及定位。
7.如权利要求6所述的金属、贵金属废水回收装置，其特征在 于：所述本体的容置空间设置有大量可与废水行作用的作用物。
8.如权利要求7所述的金属、贵金属废水回收装置，其特征在 于：设置于本体的容置空间中的作用物为树脂。
9.如权利要求7所述的金属、贵金属废水回收装置，其特征在 于：设置于本体的容置空间中的作用物为活性碳。
说明书
金属、贵金属废水回收装置
技术领域
本实用新型涉及一种金属、贵金属废水回收装置，尤其涉及一种 从工业废水中回收金属、贵金属的装置。
背景技术
一般造纸厂、电镀工厂、电子工厂、印刷电路工厂，以及金属表 面处理工厂等所产生的金属废水，尤其是重金属废水的处理与回收， 一直以来是环保的重要课题。
如图1所示，为目前业界常用来处理金属废水的处理回收装置， 该回收装置1包含有一本体11，该本体11的上方设有一上盖12，该 上盖12设有一进水管13，在本体11的下方设有一底盖14，而底盖 14可固定于下方的一底座15，使本体11座落在底座15上方。本体 11内装有可与废水中金属产生作用的作用物16，而这些作用物16可 为是极细微状的树脂或活性碳，并可视欲处理的废水来选择活性碳或 树脂的种类;另于底盖14上设有一第一过滤组件17，通过该第一过 滤组件17可避免前述的作用物16由下方的排水管18流失。
现有的回收装置1于实施时，将金属废水由进水管13输入本体 11中，再由底盖14下方的排水管18流出，而由于本体11内部填装 有大量的作用物16，因此，该作用物质16不仅具有过滤废水的功能， 还可将废水中的金属离子吸附于作用物16的表面，当作用物16达 到饱合的吸附状态时，即可将作用物16取出，作进一步的处理，以 便将吸附于作用物16上的金属或贵金属离子予以回收再另行处理。
现有通过上述的回收装置1结构，虽然可以达到将废水中的金属 或贵金属予以回收之目的，然而，由于该废水中含有杂质，因此在长 时间使用下，该作用物16会形成沉积，且该作用物16表层极易形 成结垢而阻塞作用物16间的缝隙，使废水造成滞留不易渗入流动， 导致废水无法由排水管18排出，致使该回收装置1无法顺利作业。 因此，现有的回收装置1通常会于排水管18处设置一马达M，通过 该马达M将水抽送至本体11内，利用水压逆洗使作用物16产生滚动， 破坏其沉积的现象，但实际上作用物16的沉积现象常不易被其逆洗 动作所完成破坏，以致其展现的效果十分有限;另于回收装置1中的 进水管13出口端设置予一第二过滤组件19，以防逆洗时作用物16 回冲进入进水管13中;但是，当回收装置1进行逆洗的动作时，该 废水的处理系统必须停上作动一段时间，才能完成清洗程序，因此， 常会造成金属、贵金属回收的比例及速度偏低的缺失。
实用新型内容
本实用新型所要解决的技术问题在于：提供一种金属、贵金属废 水回收装置，其作用效率高。
为解决上述技术问题，本实用新型的技术方案是：

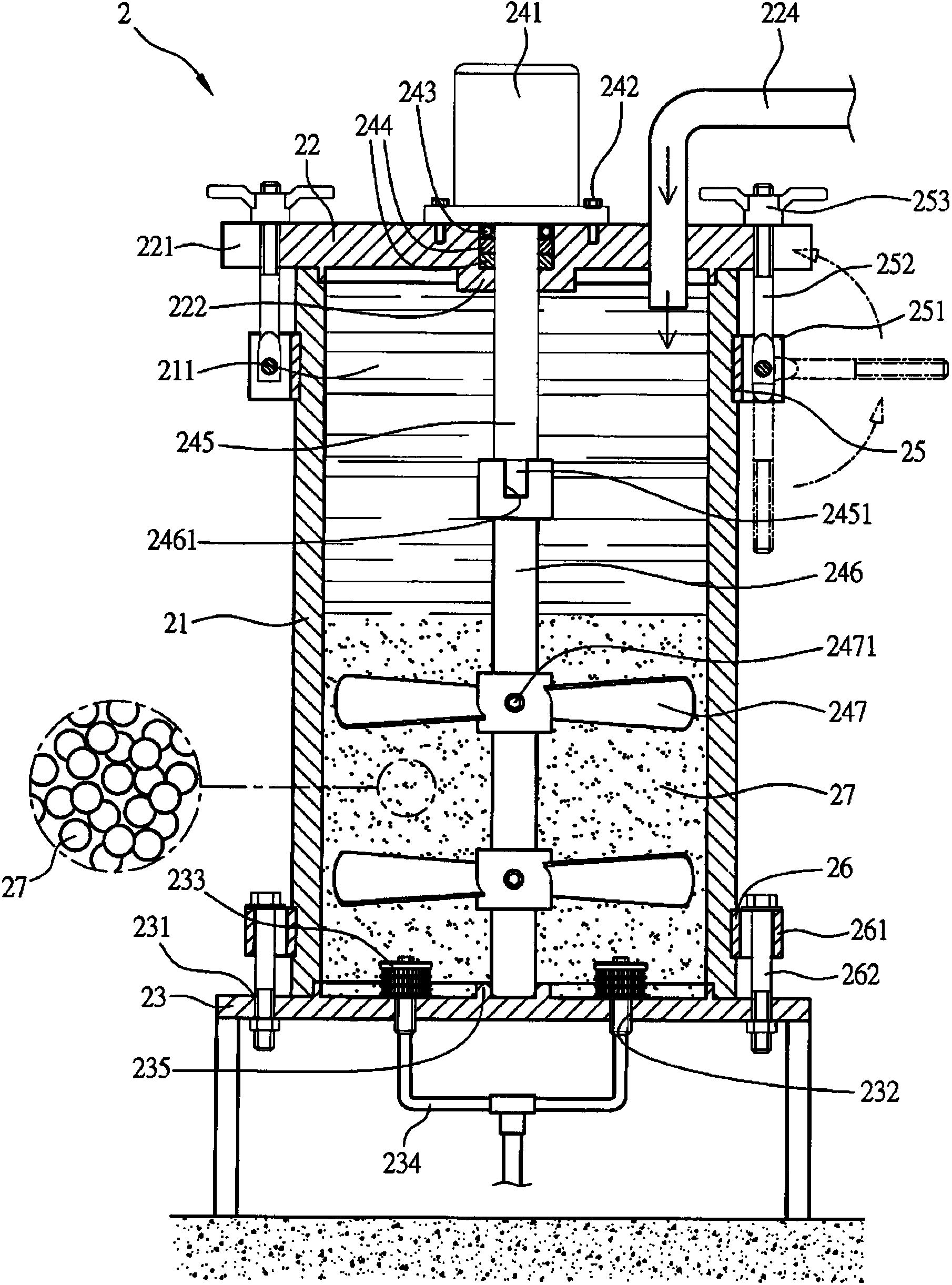

一种金属、贵金属废水回收装置，其包括：本体和搅拌装置，本 体为中空筒状体，在本体的上、下端各设有上盖及下盖，从而形成一 容置空间;搅拌装置具有马达，马达设置在上盖处，马达下方轴设有 主动轴，所述主动轴下方位于本体的容置空间中连接有被动轴，所述 被动轴上设有若干个叶片;当马达启动时，所述主动轴可带动被动轴 旋转，所述被动轴则可带动叶片转动。
与现有技术相比，本实用新型有益效果如下：通过马达来带动叶 片旋转，进而可将作用物予以搅拌滚动，以防止本体内的作用物因长 期作用而致使其表层形成结垢，并进一步预防不利废水的流动渗透现 象的产生，而可提升该回收装置的作用效率。
本实用新型进一步的改进如下：
进一步地，所述下盖上设有一个或一个以上的排水口，且这些排 水口设有过滤组件。
进一步地，所述主动轴下端设有衔接件。
进一步地，所述被动轴的上端设有凹槽。
进一步地，所述马达设有定时装置。
进一步地，所述下盖对应于被动轴的位置处可设一定位部，以供 被动轴下端缘的限制及定位。
进一步地，所述本体的容置空间设置有大量可与废水行作用的作 用物。
进一步地，设置于本体的容置空间中的作用物为树脂。
进一步地，设置于本体的容置空间中的作用物为活性碳。
