申请日2014.11.13
公开(公告)日2015.03.18
IPC分类号C02F9/06
摘要
本实用新型涉及一种脱盐水处理设备，属于水处理设备技术领域。它包括依次通过管道连接的原水箱、超滤保安过滤器、超滤装置、超滤水池、一级保安过滤器、一级反渗透装置、一级反渗透水箱、二级保安过滤器、二级反渗透装置、二级反渗透水箱，所述二级反渗透水箱通过管道与电渗析离子交换装置连接，所述电渗析离子交换装置通过管道与除盐水箱连接。本实用新型解决了现有脱盐水处理中离子交换的再生酸碱排放问题，提高了水资的循环再利用，减少了废水排放对环境的污染。
权利要求书

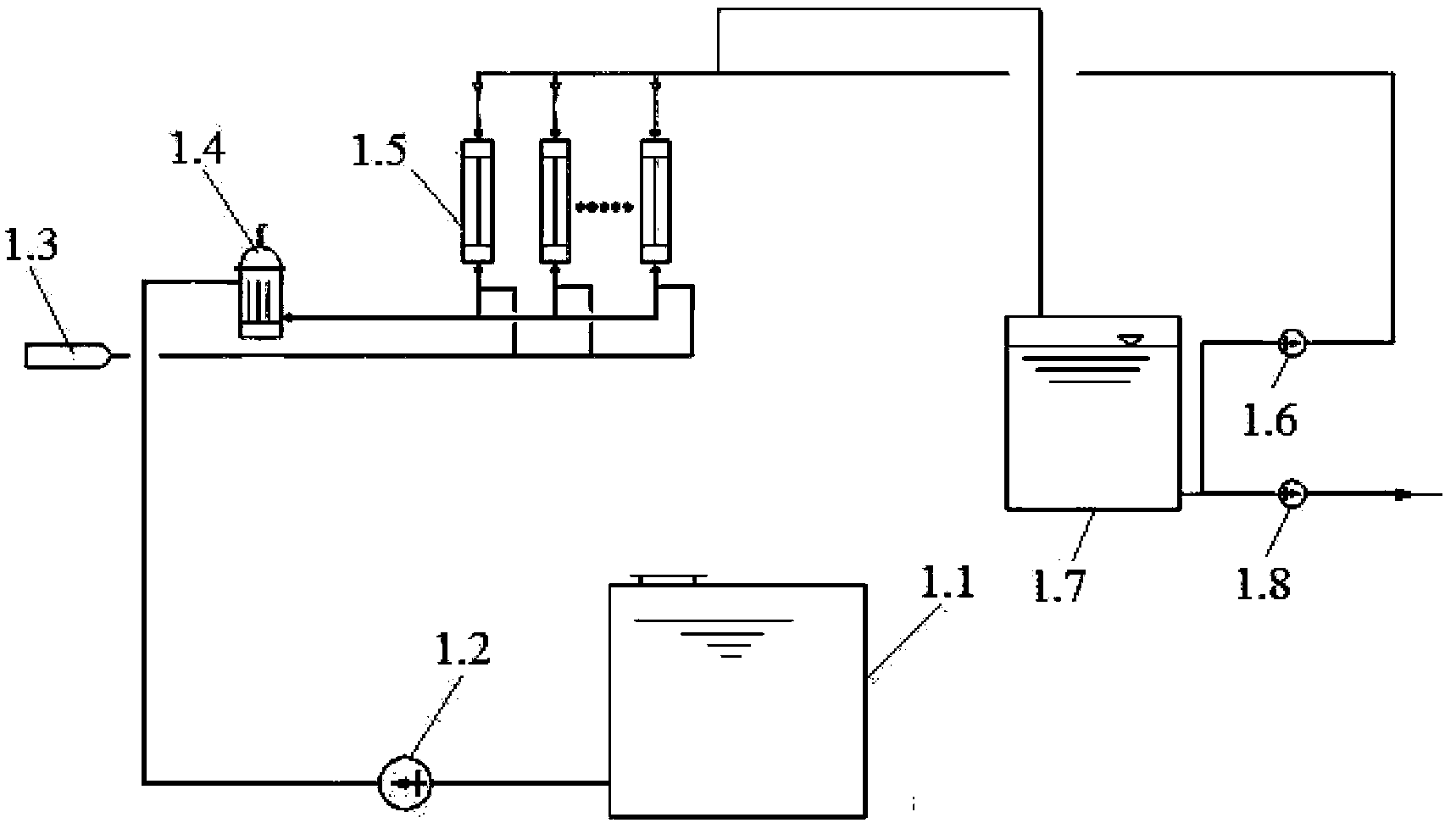

1.一种脱盐水处理设备，它包括依次通过管道连接的原水箱(1.1)、超 滤保安过滤器(1.4)、超滤装置(1.5)、超滤水池(1.7)、一级保安过滤器(2.1)、 一级反渗透装置(2.3)、一级反渗透水箱(2.5)、二级保安过滤器(3.1)、二级反 渗透装置(3.3)、二级反渗透水箱(3.4)，其特征在于：所述二级反渗透水箱(3.4) 通过管道与电渗析离子交换装置(4.1)连接，所述电渗析离子交换装置(4.1) 通过管道与除盐水箱(4.2)连接。
2.根据权利要求1所述的一种脱盐水处理设备，其特征在于：它还包 括杀菌剂投加装置(1.3)、还原剂加药装置(2.7)、阻垢剂加药装置(2.8)和碱加 药装置(3.6);所述杀菌剂投加装置(1.3)通过管道与超滤保安过滤器(1.4)连 接;所述还原剂加药装置(2.7)和阻垢剂加药装置(2.8)通过管道与一级保安过 滤器(2.1)连接;所述碱加药装置(3.6)通过管道与二级保安过滤器(3.1)连接。
3.根据权利要求1所述的一种脱盐水处理设备，其特征在于：所述原 水箱(1.1)与超滤保安过滤器(1.4)之间的管道上设有原水泵(1.2)。
4.根据权利要求1所述的一种脱盐水处理设备，其特征在于：所述超 滤装置(1.5)与超滤水池(1.7)之间的管道上设有超滤反洗泵(1.6)。
5.根据权利要求1所述的一种脱盐水处理设备，其特征在于：所述超 滤水池(1.7)与一级保安过滤器(2.1)之间的管道上设有反渗透提升泵(1.8)。
6.根据权利要求1所述的一种脱盐水处理设备，其特征在于：所述一 级保安过滤器(2.1)与一级反渗透装置(2.3)之间的管道上设有一级高压泵 (2.2)。
7.根据权利要求1所述的一种脱盐水处理设备，其特征在于：所述一 级保安过滤器(2.1)与一级反渗透水箱(2.5)通过管道连接，所述一级保安过滤 器(2.1)与一级反渗透水箱(2.5)之间的管道上设有反渗透冲洗水泵(2.4)。
8.根据权利要求1所述的一种脱盐水处理设备，其特征在于：所述一 级反渗透水箱(2.5)与二级保安过滤器(3.1)之间的管道上设有一级产水泵 (2.6)。
9.根据权利要求1所述的一种脱盐水处理设备，其特征在于：所述二 级保安过滤器(3.1)与二级反渗透装置(3.3)之间的管道上设有二级高压泵 (3.2)。
10.根据权利要求1所述的一种脱盐水处理设备，其特征在于：所述 二级反渗透水箱(3.4)与电渗析离子交换装置(4.1)之间的管道上设有二级产 水泵(3.5)。
说明书
一种脱盐水处理设备
技术领域
本实用新型涉及水处理设备技术领域，具体涉及一种脱盐水处理设备。
背景技术
脱盐水处理设备是一种通过各种水处理工艺，除去水中的悬浮物、胶 体、无机阳离子、无机阴离子等杂质的一体化处理设备，但现有的脱盐水 处理设备具有占地面积大，脱盐工序长，且脱盐不彻底的缺陷。因此发明 一种新的脱盐水处理设备是十分必要的。
实用新型内容
本实用新型的目的就是针对现有技术的缺陷，提供一种脱盐水处理设 备。
本实用新型采用的技术方案是：它包括依次通过管道连接的原水箱、 超滤保安过滤器、超滤装置、超滤水池、一级保安过滤器、一级反渗透装 置、一级反渗透水箱、二级保安过滤器、二级反渗透装置、二级反渗透水 箱，所述二级反渗透水箱通过管道与电渗析离子交换装置连接，所述电渗 析离子交换装置通过管道与除盐水箱连接。
进一步优选的结构，它还包括杀菌剂投加装置、还原剂加药装置、阻 垢剂加药装置和碱加药装置;所述杀菌剂投加装置通过管道与超滤保安过 滤器连接;所述还原剂加药装置和阻垢剂加药装置通过管道与一级保安过 滤器连接;所述碱加药装置通过管道与二级保安过滤器连接。
进一步优选的结构，所述原水箱与超滤保安过滤器之间的管道上设有 原水泵。
进一步优选的结构，所述超滤装置与超滤水池之间的管道上设有超滤 反洗泵。
进一步优选的结构，所述超滤水池与一级保安过滤器之间的管道上设 有反渗透提升泵。
进一步优选的结构，所述一级保安过滤器与一级反渗透装置之间的管 道上设有一级高压泵。
进一步优选的结构，所述一级保安过滤器与一级反渗透水箱通过管道 连接，所述一级保安过滤器与一级反渗透水箱之间的管道上设有反渗透冲 洗水泵。
进一步优选的结构，所述一级反渗透水箱与二级保安过滤器之间的管 道上设有一级产水泵。
进一步优选的结构，所述二级保安过滤器与二级反渗透装置之间的管 道上设有二级高压泵。
进一步优选的结构，所述二级反渗透水箱与电渗析离子交换装置之间 的管道上设有二级产水泵。
本实用新型解决了现有脱盐水处理中离子交换的再生酸碱排放问题， 提高了水资的循环再利用，减少了废水排放对环境的污染。
