申请日2014.11.18
公开(公告)日2015.03.25
IPC分类号C02F7/00
摘要
本发明属于污水处理技术领域，公开了一种用于电缆生产污水处理的快速分离的曝气机分散盘，用于解决现有曝气机溶气效率低的问题。本发明的分散盘的上表面均匀设置有多条弧形导流条，所述分散盘的下表面设有搅拌装置，所述搅拌装置包括圆锥形的底座，所述底座的底面朝上连接在分散盘的下表面，所述底座的外壁上连接有搅拌片，所述底座的中心轴在搅拌片所在的平面上，所述搅拌片还开设有多个贯通的通孔。本发明能够及时将与水溶合的小气泡排出，便于后序气泡的破碎，提高溶气的效率，从而提高污水处理的效果。
权利要求书
1. 一种用于电缆生产污水处理的快速分离的曝气机分散盘，其特征在于，所述分散盘的上表面均匀设置有多条弧形导流条，所述分散盘的下表面设有搅拌装置，所述搅拌装置包括圆锥形的底座，所述底座的底面朝上连接在分散盘的下表面，所述底座的外壁上连接有搅拌片，所述底座的中心轴在搅拌片所在的平面上，所述搅拌片还开设有多个贯通的通孔。
2. 根据权利要求1所述的用于电缆生产污水处理的快速分离的曝气机分散盘，其特征在于，所述通孔交错的开设在搅拌片上。
3. 根据权利要求2所述的用于电缆生产污水处理的快速分离的曝气机分散盘，其特征在于，所述通孔倾斜的开设在搅拌片上，相邻的通孔之间的倾斜角度各不相同。
4. 根据权利要求1—3任一所述的用于电缆生产污水处理的快速分离的曝气机分散盘，其特征在于，所述搅拌片交错的布置在底座上。
说明书
一种用于电缆生产污水处理的快速分离的曝气机分散盘
技术领域
本发明属于污水处理技术领域，具体涉及一种用于电缆生产污水处理的快速分离的曝气机分散盘。
背景技术
为使污水达到排水或者再次使用的水质要求，并对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域。
而在污水处理过程中，通常需要进行曝气处理，常用的搅拌曝气机有表面曝气机和鼓风曝气机，前者是在污水表面进行高速搅拌，使得气体溶于水中，后者是向水中通入加压气体，使得气体溶于水中，但是两类装置均存在着能耗大、溶气效率低的缺点。
针对上述问题，申请号为201020022414.1的实用新型专利公开了一种搅拌曝气机，含有转轴、分散盘、布气管和电机减速机，转轴上端套有基座，基座固定于池顶上，转轴的顶部与电机减速机的输出端相连，分散盘套置于转轴的下端，分散盘盘面上设有若干弧形导流肋，分散盘底部环形面上设有若干刀片，转轴的底部套有一轴承座，轴承座固定于池底，布气管设置于分散盘下方，布气管上开有一进气口，布气管管壁上开有若干布气孔，布气管上套有若干固定环将布气管固定于池底。
申请号为201020237786.6的实用新型专利公开了一种水下曝气机，包括水下电机、电机轴、叶轮、两端开口的曝气腔、进气管、导流筒，叶轮位于曝气腔内部，曝气腔外层设有一外筒，外筒与曝气腔壁及钢板共同围成两端封闭的环状集气腔，曝气腔壁与集气腔对应的部分遍布布气孔。集气腔内曝气腔壁与外筒之间设有板面密布小孔的盘式中空状多孔破碎板。多孔破碎板与曝气腔壁垂直。多孔破碎板的数量为1 个或1个以上。曝气腔壁的布气孔和多孔破碎板的小孔形状为圆形、方形或三角形，孔径为2 ～60mm。叶轮由3 ～4 片螺旋桨浆叶状叶片组成，呈涡旋状。进气管与水平面垂直，其顶端伸出水面，底端与集气腔相通，且进气管上部设有气量调节阀。导流筒为可伸缩式，焊接在曝气腔一端或两端，导流筒的出口导向口呈喇叭形、锥形或直桶形。导向口设有两个纵向的导向板。电机为变频调速电机或标准电机。
申请号为201020685843.7的实用新型专利公开了一种曝气机，它包括驱动装置、空心轴、叶轮以及支撑装置，空心轴经轴承座安装在支撑装置上，空心轴与驱动装置连接;叶轮为中空的腔体，叶轮上设有通孔，空心轴的上端与大气连通，下端与叶轮的空腔连通。支撑装置包括横梁，轴承座、驱动装置均安装在横梁上。驱动装置包括电机与空心轴之间为带传动连接。 驱动装置为电动机，电动机和空心轴上均设有皮带轮，所述的皮带轮之间经皮带连接。
然而由于现有分散盘的底面呈水平状，当分散盘就布气管喷出的压缩空气破碎成与水快速溶合的小气泡的时候，不能及时将该部分水流排出，从而影响后序气泡的破碎，导致溶气效率低。
发明内容
本发明为了解决曝气机存在的溶气效率低的问题，而提供一种用于电缆生产污水处理的快速分离的曝气机分散盘，能够及时将与水溶合的小气泡排出，便于后序气泡的破碎，提高溶气的效率，从而提高污水处理的效果。
为解决上述技术问题，本发明所采用的技术方案是：

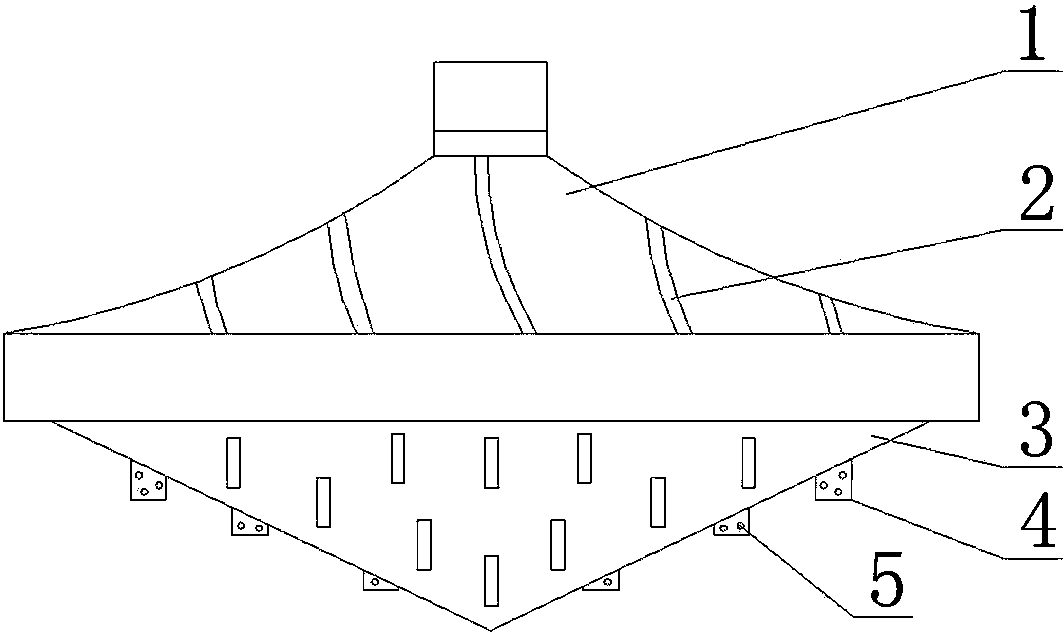

一种用于电缆生产污水处理的快速分离的曝气机分散盘，其特征在于，所述分散盘的上表面均匀设置有多条弧形导流条，所述分散盘的下表面设有搅拌装置，所述搅拌装置包括圆锥形的底座，所述底座的底面朝上连接在分散盘的下表面，所述底座的外壁上连接有搅拌片，所述底座的中心轴在搅拌片所在的平面上，所述搅拌片还开设有多个贯通的通孔。
所述通孔交错的开设在搅拌片上。
所述通孔倾斜的开设在搅拌片上，相邻的通孔之间的倾斜角度各不相同。
所述搅拌片交错的布置在底座上。
与现有技术相比，本发明具有以下有益效果：
本发明的用于电缆生产污水处理的快速分离的曝气机分散盘，分散盘的上表面均匀设置有多条弧形导流条，分散盘的下表面设有搅拌装置，搅拌装置包括圆锥形的底座，底座的底面朝上连接在分散盘的下表面，所述底座的外壁上连接有搅拌片，所述底座的中心轴在搅拌片所在的平面上，所述搅拌片还开设有多个贯通的通孔。本发明通过搅拌片对布气管喷出的气体破碎成与水溶合的小气泡，由于底座成圆锥形既便于气体的上升破碎，同时也便于在离心力的作用下及时将破碎后的小气泡排出，防止破碎后的小气泡堵塞空间，从而提高破碎溶气的效率。
同时，本发明的搅拌片上的通孔还可以对气泡进行破碎，提高破碎和溶气的效率
