申请日2014.11.13
公开(公告)日2015.03.18
IPC分类号G01N33/00; C02F3/28; C02F3/02; G01N33/18
摘要

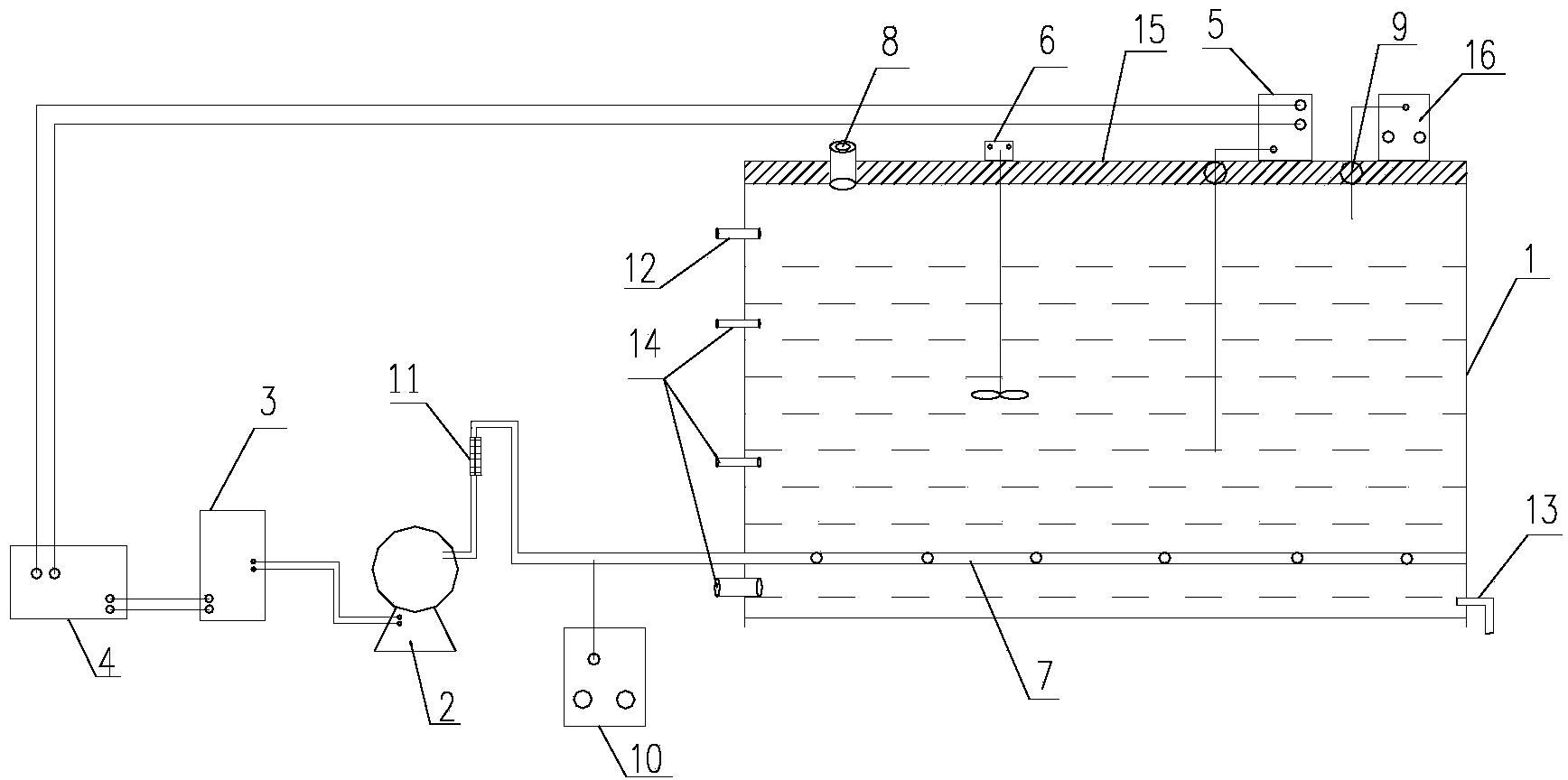

本实用新型公开了一种模拟生物法处理废水的实验装置，包括水箱，所述水箱内底部设有曝气装置，所述曝气装置与外部空气泵通过管路相通，所述水箱上部设有进水口，底部设有出水口，所述水箱顶部设有溶解氧在线检测装置，所述空气泵通过稳压电源和触发器与所述溶解氧在线检测装置电连接，所述空气泵后的管路上设有空气流量计和CO2检测装置，所述水箱上还设有COD采样口和CO2或甲烷检测口，本实用新型所公开的装置可以模拟不同的污水处理方法，节约成本，易于管理。
权利要求书
1.一种模拟生物法处理废水的实验装置，包括水箱，所述水箱内底部设有曝气装置，所 述曝气装置与外部空气泵通过管路相通，所述水箱上部设有进水口，底部设有出水口，所述 水箱顶部设有溶解氧在线检测装置，其特征在于，所述空气泵通过稳压电源和触发器与所述 溶解氧在线检测装置电连接，所述空气泵后的管路上设有空气流量计和CO2检测装置，所述 水箱上还设有COD采样口和CO2或甲烷检测口。
2.根据权利要求1所述的一种模拟生物法处理废水的实验装置，其特征在于，所述水箱 上方设有可以取下的盖子，所述盖子上设有保护装置。
3.根据权利要求2所述的一种模拟生物法处理废水的实验装置，其特征在于，所述盖子 上固定有搅拌器，所述搅拌器伸入到水箱内。
4.根据权利要求1所述的一种模拟生物法处理废水的实验装置，其特征在于，所述COD 采样口包括3个，分别分布于水箱侧壁的上、中、下三个位置处。
5.根据权利要求2所述的一种模拟生物法处理废水的实验装置，其特征在于，所述CO2或甲烷检测口位于所述盖子上。
6.根据权利要求1所述的一种模拟生物法处理废水的实验装置，其特征在于，所述曝气 装置上分布有曝气头。
说明书
一种模拟生物法处理废水的实验装置
技术领域
本实用新型涉及一种实验装置，特别涉及一种模拟不同生物法处理废水的实验装置。
背景技术
随着人类社会的进步，废水处理显著的发展起来，研究废水处理工艺也越来越成为实验 室研究的热点，但是，在实际的实验室的研究中，生物法处理污水的方法有许多种，如果单 独模拟某一种生物法或者单独进行某项指标的测量，不但费时费力，还容易造成材料的浪费， 得出的结果还不一定准确。所以我们旨在将不同的污水处理的方法或者各个不同的指标在同 一种的装置中模拟并检测出来，以达到利用最少的资源和时间得到比较可靠的数据的效果。
同时，在现有的一些模拟实验装置中，无法根据箱体内的气体情况自行调节进入的空气 量，使得模拟效果不理想。
实用新型内容
为解决上述技术问题，本实用新型提供了一种模拟不同生物法处理废水的实验装置，以 达到节约成本、易于管理、模拟处理效果好的目的。
为达到上述目的，本实用新型的技术方案如下：
一种模拟生物法处理废水的实验装置，包括水箱，所述水箱内底部设有曝气装置，所述 曝气装置与外部空气泵通过管路相通，所述水箱上部设有进水口，底部设有出水口，进水口 和出水口关闭时，可以模拟间歇式的污水处理，进水口和出水口开启时，可以模拟连续式的 污水处理;所述水箱顶部设有溶解氧在线检测装置，所述空气泵通过稳压电源和触发器与所 述溶解氧在线检测装置电连接，溶解氧在线检测装置可以将检测到的溶解氧含量反馈给触发 器和稳压电源，进而调节空气泵的空气流量;所述空气泵后的管路上设有空气流量计，还可 以通过调节空气流量计来手动调节进气量;所述水箱上还设有COD采样口和CO2或甲烷检测 口，CO2和甲烷检测口共用一个检测口，需要检测时，可以安装CO2检测装置或甲烷检测装置， 所述空气泵后的管路上还设有CO2检测装置，用于检测通入的空气中的CO2含量。
优选的，所述水箱上方设有可以取下的盖子，所述盖子上设有保护装置，当水箱内的压 力过大时，就可以通过保护装置排出部分气体，对装置起到保护的作用。
优选的，所述盖子上固定有搅拌器，所述搅拌器伸入到水箱内，搅拌速度的快慢可以调 节转速(0～2300r/min)，能够对水箱中的溶液起到混合均匀的作用。
优选的，所述COD采样口包括3个，分别分布于水箱侧壁的上、中、下三个位置处，以 便于检测和比较上、中、下层的微生物降解COD的效果。
进一步的技术方案中，所述CO2或甲烷检测口位于所述盖子上，CO2或甲烷共用一个检测 口，在检测口上可以安装CO2或甲烷检测装置。
进一步的技术方案中，所述曝气装置上分布有曝气头，用于将通入的空气分散于水体中。
通过上述技术方案，本实用新型提供的模拟生物法处理废水的实验装置通过COD采样口 的采样，运用国标法或者快速检测法或者COD快速检测仪可以测出污水中COD的大小，空气 泵后的管路上设有CO2检测装置，可以读出空气泵输入水箱的空气中CO2的含量，水箱上的 CO2或甲烷检测口连接CO2检测装置时，可以读出微生物进行有氧降解处理废水之后水箱中CO2的含量，CO2或甲烷检测口连接甲烷检测装置时，可以检测出微生物进行厌氧处理污水之后产 生的甲烷的含量。通过这三个参数的检测，来衡量模拟的污水处理工艺的优劣，同时，进水 口和出水口的开启和关闭还可以模拟连续式和间歇式的污水处理工艺。
