申请日2015.01.04
公开(公告)日2015.06.10
IPC分类号F04B49/06
摘要
本实用新型公开了一种污水管网泵站自动控制装置，包含有中央处理器，所述中央处理器连接有模拟量采集电路和继电器输出控制电路，所述模拟量采集电路和继电器输出控制电路分别与所述中央处理器实现信号连接，所述模拟量采集电路连接有超声波液位传感器，所述继电器输出控制电路连接有数个继电器，所述继电器连接有污水泵;通过安装智能控制数据采集器、安装液位传感器，实时检测集水井里面的实时液位，并根据液位情况自动控制每个泵的工作，达到保证浮球开关位置时刻可调和减轻工作人员工作负担的目的。
权利要求书
1.一种污水管网泵站自动控制装置，其特征在于，包含有中央处理器，所述中央处理器连接有模拟量采集电路和继电器输出控制电路，所述模拟量采集电路和继电器输出控制电路分别与所述中央处理器实现信号连接，所述模拟量采集电路连接有超声波液位传感器，所述继电器输出控制电路连接有数个继电器，所述继电器连接有污水泵。
2.根据权利要求1所述的污水管网泵站自动控制装置，其特征在于，所述中央处理器还连接有显示接口和按键接口，所述按键接口和所述显示接口与所述中央处理器均实现信号连接。
3.根据权利要求1所述的污水管网泵站自动控制装置，其特征在于，所述继电器和污水泵之间依次连接有交流接触器和热保护继电器。
4.根据权利要求2所述的污水管网泵站自动控制装置，其特征在于，还包含有电源电路，所述电源电路包含有+5V数据采集器控制系统工作电源和+24V超声波传感器电源。
说明书
污水管网泵站自动控制装置
技术领域
本实用新型具体涉及污水管网泵站自动控制装置。
背景技术
污水处理厂有很多分布在各地的污水管网泵站，这些泵站负责将泵站附近的污水集中后，通过污水泵将污水输送到污水处理厂进行处理。在每个泵站都安装有一套自动和手动控制系统。自动控制系统负责自动根据集水井的污水深度控制污水泵工作。一般的管网泵站都设置有3个污水泵。这3个泵其中1个备用，另2个泵根据集水井液位情况自动控制工作;传统的管网泵站控制系统都是采用3个浮球开关作为自动控制的依据。3个浮球开关安装在集水井的高、中、低3个不同的液位。这种设计完全是机械性的电气自动控制，而非智能控制。在正常情况下，自动控制系统是能够正常工作的。但是随着时间的增加，在集水井中井底的污泥越来越多，当达到一定程度后，往往需要升高浮球开关的位置;另外当集水井井底污泥处理后，还要将浮球开关恢复到先前的位置，因此给现场工作带来很多麻烦。
实用新型内容
为解决上述技术问题，本实用新型提出了污水管网泵站自动控制装置，以达到保证浮球开关位置时刻可调和减轻工作人员工作负担的目的。
为达到上述目的，本实用新型的技术方案如下：

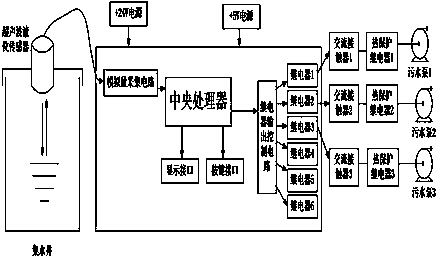

一种污水管网泵站自动控制装置，包含有中央处理器，所述中央处理器连接有模拟量采集电路和继电器输出控制电路，所述模拟量采集电路和继电器输出控制电路分别与所述中央处理器实现信号连接，所述模拟量采集电路连接有超声波液位传感器，所述继电器输出控制电路连接有数个继电器，所述继电器连接有污水泵。
作为优选的，所述中央处理器还连接有显示接口和按键接口，所述按键接口和所述显示接口与所述中央处理器均实现信号连接。
作为优选的，所述继电器和污水泵之间依次连接有交流接触器和热保护继电器。
作为优选的，还包含有电源电路，所述电源电路包含有+5V数据采集器控制系统工作电源和+24V超声波传感器电源
通过上述技术方案，本实用新型其工作原理是通过安装智能控制数据采集器、安装液位传感器，实时检测集水井里面的实时液位，并根据液位情况自动控制每个泵的工作，达到保证浮球开关位置时刻可调和减轻工作人员工作负担的目的。
