申请日2014.08.29
公开(公告)日2015.01.14
IPC分类号B01D29/56
摘要

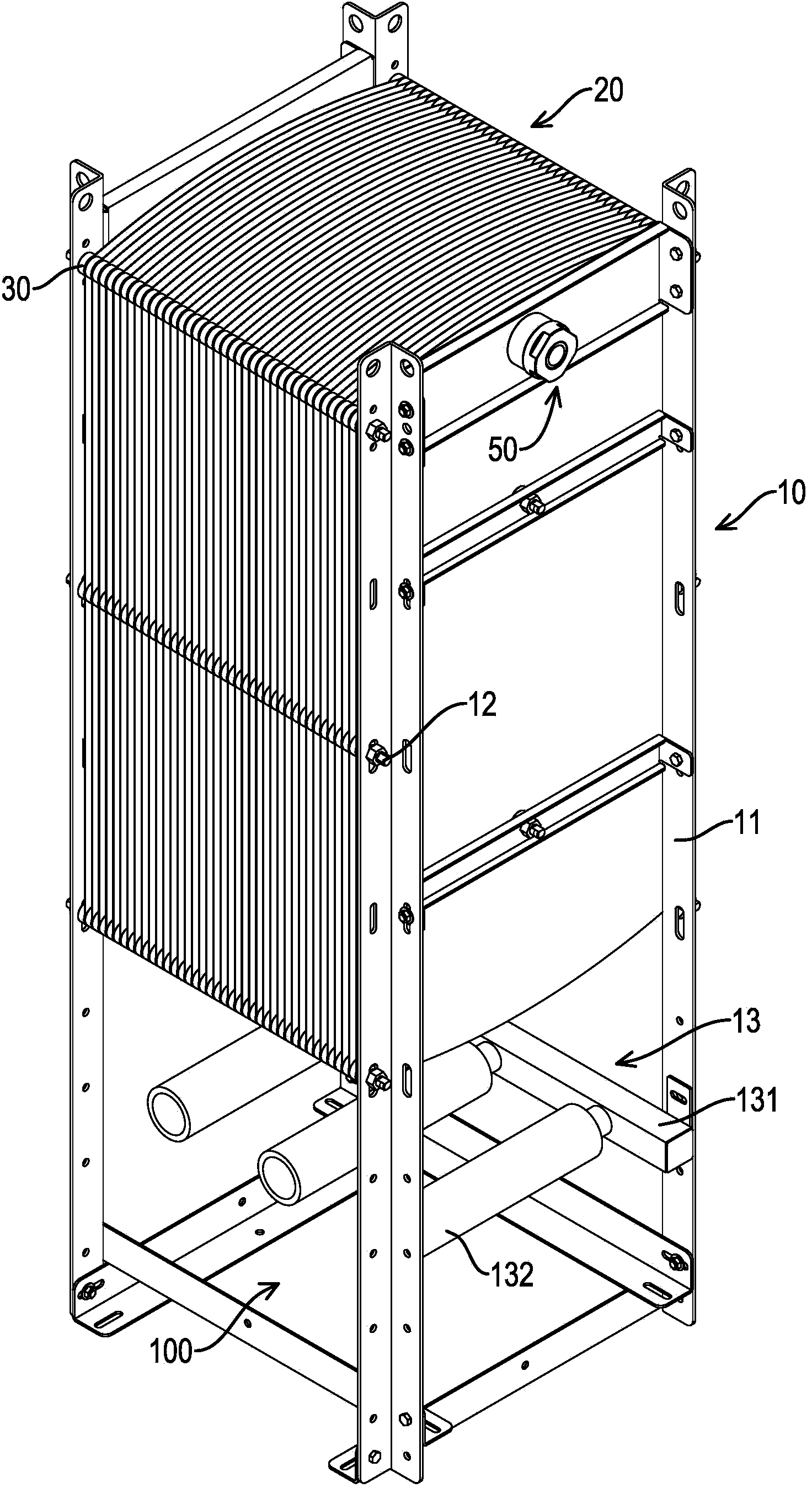

本实用新型关于一种薄膜水处理过滤装置，主要包括一架体、多个过滤片、多个连接件、多个固定扣环及一产水管组，该架体具有多根支撑杆，各过滤片呈并排设置并分别两两以各连接件及各固定扣环相连后，以各连接件套设结合于相对应的各支撑杆上，该产水管组穿设于各固定扣环，并分别以两端固定于该架体;本实用新型可置放于滤水槽中，通过各过滤片来达到过滤污水的效果，该产水管组可连接于一泵浦抽引出经各过滤片过滤后的清水，来达到水处理的效果。
权利要求书
1.一种薄膜水处理过滤装置，其特征在于其包括：
一架体，其具有两相对竖立设置的侧支架及多根连接于该两侧支架的支撑杆;
多个过滤片，其依序并排且间隔设置于该各支撑杆上，该各过滤片分别包括有两 边缘互相结合的滤纸及一夹设于该两滤纸之间的导水网，该两滤纸及该导水网之间形 成一滤水空间;
多个连接件，其分别以两两相邻设置的方式夹设于其中一过滤片，并且两相邻接 的该连接件相互对应扣合;
多个固定扣环，其分别以两两相邻设置的方式夹设于其中一过滤片，并且两相邻 接的连接件相互对应扣合，该各固定扣环邻近外周处分别设有一止漏环;
一产水管组，其包括有一产水管，该产水管于内部形成一出水空间，于该产水管 的外周等间隔贯设有多个连通至该出水空间的入水孔，该产水管穿设于该各固定扣环 及该各过滤片，该各入水孔分别对应于该各过滤片的上方，并以两端分别固设于该架 体的该两侧支架。
2.如权利要求1所述的薄膜水处理过滤装置，其中该滤纸在沿着该各滤纸的边缘 处及对应该各支撑杆的位置分别开设有多个穿入孔，该各滤纸的该各穿入孔是相互对 正，并且在该滤纸邻近顶缘的中央位置开设有一扣环孔，该各连接件分别两两对应夹 合于其中一过滤片的穿入孔的前、后两侧，该各固定扣环分别两两对应夹合于其中一 个过滤片的扣环孔的前、后两侧。
3.如权利要求1或2所述的薄膜水处理过滤装置，其中该产水管组包括有一止水 盖及一锁紧环，该止水盖及该锁紧环依序固定于该产水管的一端，并且固设于其中一 该侧支架。
4.如权利要求3所述的薄膜水处理过滤装置，其中该产水管组进一步包括有一止 水塞，该止水塞穿设于相反侧的该侧支架并连接于该产水管设有该锁紧环的相反端。
5.如权利要求1或2所述的薄膜水处理过滤装置，其中各连接件呈环状的块体并 于中央形成一杆孔，该各连接件于侧面设有该杆孔的外周凸设有一环凸缘，并于相反 侧面的对应位置凹设有一环卡槽，该各连接件分别以该环凸缘穿设该各过滤片孔，并 且对应卡固于相邻连接件的环卡槽内。
6.如权利要求4所述的薄膜水处理过滤装置，其中该各连接件为呈环状的块体并 于中央形成一杆孔，该各连接件于侧面设有该杆孔的外周凸设有一环凸缘，并于相反 侧面的对应位置凹设有一环卡槽，该各连接件分别以该环凸缘穿设该各过滤片孔，并 且对应卡固于相邻连接件的环卡槽内。
7.如权利要求1或2所述的薄膜水处理过滤装置，其中该各固定扣环于中央形成 一产水管套孔，该产水管套孔的直径大于该扣环孔的直径，该产水管对应穿设于该各 固定扣环的产水管套孔，该各固定扣环的侧面设有该产水管套孔的外周凸设有多个等 间隔设置的卡块，于相反侧面则设有对应该各卡块的环扣槽，该各固定扣环以该各卡 块对应穿过该过滤片，并对应卡扣于相邻固定扣环的环扣槽内。
8.如权利要求6所述的薄膜水处理过滤装置，其中该各固定扣环于中央形成一产 水管套孔，该产水管套孔的直径大于该扣环孔的直径，该产水管对应穿设于该各固定 扣环的产水管套孔，该各固定扣环的侧面设有该产水管套孔的外周凸设有多个等间隔 设置的卡块，于相反侧面则设有对应该各卡块的环扣槽，该各固定扣环以该各卡块对 应穿过该过滤片，并对应卡扣于相邻固定扣环的环扣槽内。
9.如权利要求1或2所述的薄膜水处理过滤装置，其中该架体设有一曝气装置， 该曝气装置设置于该两侧支架位于下方的位置，并包括一连接于其中一侧支架的横杆 及多个设置于该横杆的曝气管。
10.如权利要求8所述薄膜水处理过滤装置，其中该架体设有一曝气装置，该曝 气装置设置于该两侧支架位于下方的位置，并包括一连接于其中一侧支架的横杆及多 个设置于该横杆的曝气管。
说明书
薄膜水处理过滤装置
技术领域
本实用新型涉及一种污水过滤装置，尤其是一种薄膜水处理过滤装置。
背景技术
如图7及图8所示，其为一种现有的薄膜生物反应器70(Membrane Bioreactors, MBR)，其为一种利用薄膜及生物分离技术将水中有害物质除去的滤水装置70，其包 括有一架体71及多个滤水元件72，各滤水元件72平行并列地设置于该架体71上， 其中各滤水元件72包括有一框体721、一对隔板722、一对导水网723及一对膜片724， 该框体721为一矩形中空框体，并于顶面凸设有一出水管7211，该对隔片722对应设 置于该框体721的内部，并于该对隔板722之间形成一连通于该出水管7211的流动空 间7221，并分别于对应该出水管7211的位置设置有多个入水孔7222，该对导水网723 及该对膜片724则是分别依序贴设于该对隔板722的两侧，该滤水装置70可置放于一 滤水槽内，通过各滤水元件72的各膜片724及各导水网723过滤后，使过滤后的清水 经各入水孔7222导入该流动空间7221，并由各滤水元件72的各出水管7211导出。
然而，现有的各滤水元件72为了强度考量，因此设置有结构较为强固的框体721 及各隔板722，大幅增加了整体的重量，无论是在安装或搬运上，都较为费时费力， 同时，整体的成本也较为高昂，实有改善的必要。
发明内容
为了解决现有薄膜生物反应器整体重量较重及成本较为高昂的问题，本实用新型 的主要目的在于提供一种薄膜水处理过滤装置，其通过轻薄的过滤片搭配易于组装的 架体来达到减轻整体重量的目的，同时也因轻量化的缘故，因此更易于搬运及组装。
本实用新型所运用的技术手段在于提供一种薄膜水处理过滤装置，包括：
一架体，其具有两个相对竖立设置的侧支架及多根连接该两侧支架的支撑杆;
多个过滤片，其依序并排且间隔设置于该各支撑杆上，该各过滤片分别包括有两 边缘互相结合的滤纸及一夹设于该两滤纸之间的导水网，该两滤纸及该导水网之间形 成一滤水空间;
多个连接件，其分别以两两相邻设置的方式夹设于其中一过滤片，并且两相邻接 的连接件相互对应扣合;
多个固定扣环，其分别以两两相邻设置的方式夹设于其中一过滤片，并且两相邻 接的连接件相互对应扣合，各固定扣环邻近外周处分别设有一止漏环;
一产水管组，其包括有一产水管，该产水管于内部形成一出水空间，于该产水管 的外周等间隔贯设有多个连通至该出水空间的入水孔，该产水管穿设于各固定扣环及 各过滤片，各入水孔分别对应于各过滤片的上方，并以两端分别固设于该架体的两侧 支架。
前述的薄膜水处理过滤装置，其中该滤纸在沿着各滤纸的边缘处及对应各支撑杆 的位置分别开设有多个穿入孔，各滤纸的穿入孔是相互对正，并且在该滤纸邻近顶缘 的中央位置开设有一扣环孔，各连接件分别两两对应夹合于其中一过滤片的穿入孔的 前、后两侧，各固定扣环分别两两对应夹合于其中一个过滤片的扣环孔的前、后两侧。
前述的薄膜水处理过滤装置，其中该产水管组包括有一止水盖及一锁紧环，该止 水盖及该锁紧环依序固定于该产水管的一端，并且固设于其中一该侧支架。
前述的薄膜水处理过滤装置，其中该产水管组进一步包括有一止水塞，该止水塞 穿设于相反侧的侧支架并连接于该产水管设有该锁紧环的相反端。
前述的薄膜水处理过滤装置，其中各连接件呈环状的块体并于中央形成一杆孔， 各连接件于侧面设有该杆孔的外周凸设有一环凸缘，并于相反侧面的对应位置凹设有 一环卡槽，各连接件分别以该环凸缘穿设该各过滤片孔，并且对应卡固于相邻连接件 的环卡槽内。
前述的薄膜水处理过滤装置，其中各固定扣环于中央形成一产水管套孔，该产水 管套孔的直径大于该扣环孔的直径，该产水管对应穿设于各固定扣环的产水管套孔， 各固定扣环的一侧面设有产水管套孔的外周系凸设有多个等间隔设置的卡块，于相反 侧面则设有对应各卡块的环扣槽，各固定扣环以各卡块对应穿过该过滤片，并对应卡 扣于相邻固定扣环的环扣槽内。
前述的薄膜水处理过滤装置，其中该架体设有一曝气装置，该曝气装置设置于该 两侧支架位于下方的位置，并包括一连接于其中一侧支架的横杆及多个设置于该横杆 的曝气管。
本实用新型可以获得的功效增进在于利用过滤片、连接件及固定扣环等元件来取 代现在滤水元件中的框体及隔板的使用，进而达到改良了现有滤水元件的设计，使整 体装置大幅地轻量化，并且在搬运或组装时更为轻松容易。
