申请日2014.08.27
公开(公告)日2014.12.31
IPC分类号C02F7/00
摘要
本实用新型涉及一种潜浮式污水曝气机。现有增氧曝气机或只能处理表层水或能耗大，效果低。为此，本潜浮式污水曝气机包括空心浮箱，空心浮箱上均匀开有四个通孔，每个通孔内设有一个十字架，该十字架的四个端部固连在通孔的孔壁上，每个十字架的中心固定一个潜水电机，该潜水电机的输出轴上固定有叶轮，叶轮上均匀分布多个螺旋桨片，所有潜水电机并联，并由同一循环定时控制器控制供电，空心浮箱顶部设有一个排气管，该排气管上设有控制阀，空心浮箱底部或靠近底部的侧壁上开有进水口，进水口上设有一封盖。本潜浮式污水曝气机能耗低，用它可有效降低深层、表层污水的COD，广泛适用于各种生产、生活污水的处理，可以用于水产养殖业增氧曝气。
权利要求书

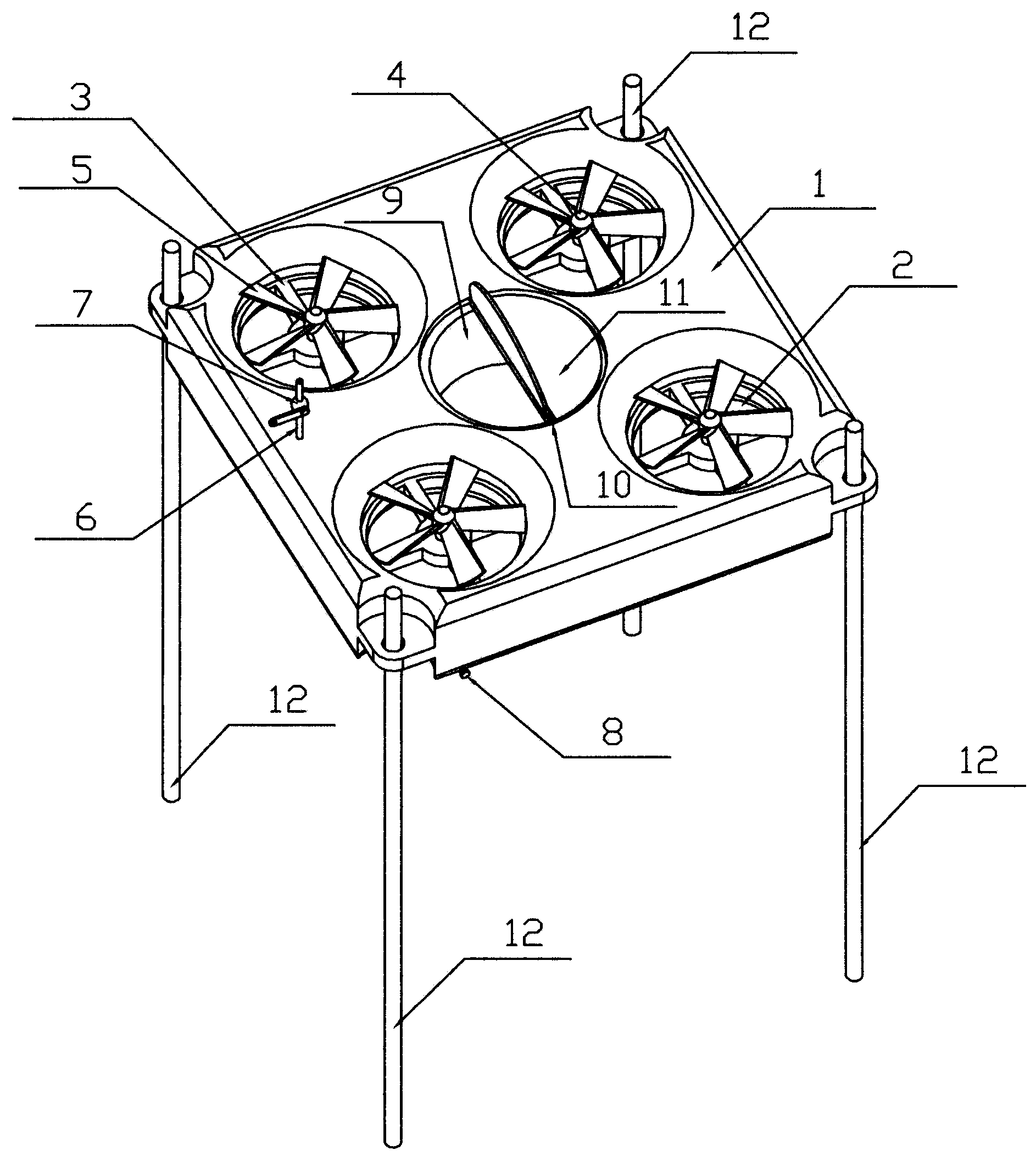

1.一种潜浮式污水曝气机，其特征在于：包括空心浮箱，该空心浮箱上均 匀开有四个通孔，每个通孔内设有一个十字架，该十字架的四个端部固 连在通孔的孔壁上，每个十字架的中心固定一个潜水电机，该潜水电机 的输出轴上固定有叶轮，叶轮上均匀分布多个螺旋桨片，所有潜水电机 并联，并由同一循环定时控制器控制供电，空心浮箱顶部设有一个排气 管，该排气管上设有控制阀，空心浮箱底部或靠近底部的侧壁上开有进 水口，该进水管上设有一封盖。
2.如权利要求1所述的潜浮式污水曝气机，其特征在于：所述空心浮箱中 心开有一个中心孔，该中心孔顶部设有一个水平轴，该水平轴上套有两 个套管，每个套管上连接一个半圆形盖板，两个半圆形盖板的半径大于 中心孔的半径，且两个半圆形盖板盖在中心孔上，并可向上翻转。
3.如权利要求1所述的潜浮式污水曝气机，其特征在于：所述空心浮箱四 角开有导向孔，每个导向孔内均插有一定位滑杆。
说明书
潜浮式污水曝气机
技术领域
本实用新型涉及一种潜浮式污水曝气机。
背景技术
各种工业废水、生活废水、富营养化水体氮、磷含量高，化学耗氧量 (COD)高，异味大，通常可以通过增氧曝气机对水体进行曝气，现有增 氧曝气机包括浮在水面的蹼轮式曝气机和置于水中的潜水式曝气机。蹼轮 式曝气机效率高，能耗低，但主要是对表层水进行曝气，深层污水化学耗 氧量降低效果不大。潜水式曝气机用离心机从空气中抽气，送至水中，对 较深的污水进行曝气，但是潜水式曝气机能耗大，效果低。
实用新型内容
本实用新型要解决的技术问题是如何克服现有技术的上述缺陷，提供 一种可以搅动不同深度的水，并进行增氧曝气的潜浮式污水曝气机。
为解决上述技术问题，本潜浮式污水曝气机包括空心浮箱，该空心浮 箱上均匀开有四个通孔，每个通孔内设有一个十字架，该十字架的四个端 部固连在通孔的孔壁上，每个十字架的中心固定一个潜水电机，该潜水电 机的输出轴上固定有叶轮，叶轮上均匀分布多个螺旋桨片，所有潜水电机 并联，并由同一循环定时控制器控制供电，空心浮箱顶部设有一个排气管， 该排气管上设有控制阀，空心浮箱底部或靠近底部的侧壁上开有进水口， 该进水口上设有一封盖。
使用前，需先调整空心浮箱吃水线，使叶轮完全浸没在水中，且空心 浮箱吃水线接近空心浮箱上沿。
调整方法如下：将本潜浮式污水曝气机放入水体中，打开封盖，然后 打开排气管上的控制阀缓慢放气，水从进水口进入空心浮箱，即可使空心 浮箱吃水线逐渐接近空心浮箱上沿，调整好后，盖上封盖。
空心浮箱吃水线相对于空心浮箱上沿的高度，以潜水电机静止时，空 心浮箱上表面仍可浮在水面上，且叶轮向上推水时，空心浮箱受反作用力， 又可完全浸没水中为准。
本潜浮式污水曝气机使用时，应确保潜水电机在通电情况下，叶轮向 上推水。
使用时，将本潜浮式污水曝气机放入待曝气的水体，然后接通电源。 在潜水电机通电情况下，潜浮式污水曝气机在叶轮推动下，沉入水中，并 将污水推向空中，开始时，叶轮带动的污水在水面上形成喷泉，然后喷泉 变为涌泉，当潜浮式污水曝气机潜入深层时，水面只能看到水纹涌动。然 后，循环定时控制器切断潜水电机供电，潜水电机停转，本潜浮式污水曝 气机在自身浮力的作用下上浮，将深层污水带至水面，然后循环定时控制 器进入下一个供电周期，本潜浮式污水曝气机再次下沉，如此周而复始。
如此设计，本潜浮式污水曝气机利用叶轮推力下沉，利用空心浮箱浮 力自动上浮，不额外增加动力消耗，就可以将深层污水带至水面进行增氧 曝气，能耗低，深层水、表层水中化学耗氧量都可以快速降低。
作为优化，所述空心浮箱中心开有一个中心孔，该中心孔顶部设有一 个水平轴，该水平轴上套有两个套管，每个套管上连接一个半圆形盖板， 两个半圆形盖板的半径大于中心孔的半径，且两个半圆形盖板盖在中心孔 上，并可向上翻转。如此设计，通电下沉时，半圆形盖板受水推动，自动 向上翻转打开，水自中心孔通过，减少下沉阻力;当停电上浮时，半圆形 盖板受重力作用，自动封住中心孔，可以将更多的深层水带至水体表层。
作为优化，所述空心浮箱四角开有导向孔，每个导向孔内均插有一定 位滑杆。如此设计，可以防止本潜浮式污水曝气机因水流冲击或各个叶轮 运转不平衡，而出现偏转、漂移现象。
本实用新型潜浮式污水曝气机具有能耗低、增氧曝气效果明显的优点， 利用本实用新型潜浮式污水曝气机，深层污水、表层污水均可快速降低化 学耗氧量，适用于工农业生产、生活污水处理过程中，也可用于水产养殖 的水体增氧曝气作业中。
