申请日2014.11.17
公开(公告)日2015.04.01
IPC分类号C02F9/14
摘要
本实用新型公开了一种养猪场的污水处理系统，包括硝化反应器、厌氧脉冲反应池、好氧脉冲反应池和储液池，硝化反应器、厌氧脉冲反应池、储液池和好氧脉冲反应池依次通过管道连接，所述硝化反应器包括鼓风机、搅拌器和曝气系统，在硝化反应器的外部设有液泵与内部相连通，所述搅拌器安装在硝化反应器的上部，鼓风机设在硝化反应器上方与设置在其内部的曝气系统相连通;在对养殖废水进行脉冲反应前先进性硝化反应处理，除去废水中的氮成分，使后段工序收集到的沼气含氮量小，提升沼气品质，再对废水进行无氧脉冲、有氧脉冲先后处理，使好氧脉冲反应池出水达标排放。
权利要求书
1.一种养猪场的污水处理系统，包括硝化反应器、厌氧脉冲反应池、好氧脉冲反应池和储液池，硝化反应器、厌氧脉冲反应池、储液池和好氧脉冲反应池依次通过管道连接，所述硝化反应器包括鼓风机、搅拌器和曝气系统，在硝化反应器的外部设有液泵与内部相连通，所述搅拌器安装在硝化反应器的上部，鼓风机设在硝化反应器上方与设置在其内部的曝气系统相连通;所述厌氧脉冲反应池包括第一脉冲发生器、第一发生器连接管、第一布水管、沼气室、三相分离器和厌氧池出水堰，所述第一脉冲发生器安装在厌氧脉冲反应池顶部，在第一脉冲发生器的上端设有厌氧池出水管和厌氧池进气管，所述厌氧池进气管与设置在厌氧脉冲反应池内的沼气室相连通，在第一脉冲发生器下部安装有第一发生器连接管直接连通到设置在厌氧脉冲反应池底部的第一布水管，所述厌氧池出水堰设置在反应池顶部，所述三相分离器设置在第一布水管和沼气室之间;所述好氧脉冲反应池包括第二脉冲发生器、第二发生器连接管、第二布水管、气浮释放器、好氧池进气管、富氧风机、压力表和好氧池出水堰，在好氧脉冲反应池的顶部安装有第二脉冲发生器，在第二脉冲发生器的上端分别设有好氧池进气管和压力表，好氧池进气管与富氧风机相连通，所述第二脉冲发生器下部安装有第二发生器连接管直接连通到好氧脉冲反应池底部的第二布水管，在第二布水管上设有气浮释放器，所述好氧池出水堰设置在好氧脉冲反应池顶部。
2.根据权利要求1所述的养猪场的污水处理系统，其特征在于，所述曝气系统为多根气管组成的“王”字形气管架。
3.根据权利要求1所述的养猪场的污水处理系统，其特征在于，所述储液池和好氧脉冲反应池之间的管道上安装有水泵。
说明书
养猪场的污水处理系统
技术领域
本实用新型涉及一种养猪设备，尤其涉及一种养猪场的污水处理系统。
背景技术
在养殖家畜时会产生较多的养殖废水，通常情况下养殖户会直接排放或排放进沼气池内反应，这样的做法对环境有很大破坏，并且沼气的收集时间也很长，利用率不高，沼气内含氮较多，质量不好，对养殖废水的处理排放成为了养殖业的一大难题。
实用新型内容
本实用新型要解决的技术问题是提供一种养猪场的污水处理系统。

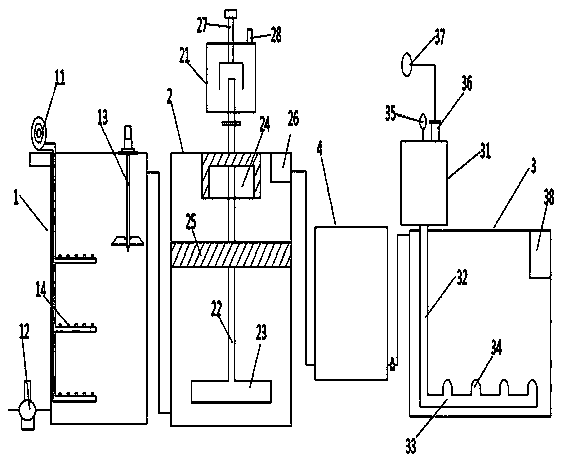

为了解决上述技术问题，本实用新型的养猪场的污水处理系统，包括硝化反应器、厌氧脉冲反应池、好氧脉冲反应池和储液池，硝化反应器、厌氧脉冲反应池、储液池和好氧脉冲反应池依次通过管道连接，所述硝化反应器包括鼓风机、搅拌器和曝气系统，在硝化反应器的外部设有液泵与内部相连通，所述搅拌器安装在硝化反应器的上部，鼓风机设在硝化反应器上方与设置在其内部的曝气系统相连通;所述厌氧脉冲反应池包括第一脉冲发生器、第一发生器连接管、第一布水管、沼气室、三相分离器和厌氧池出水堰，所述第一脉冲发生器安装在厌氧脉冲反应池顶部，在第一脉冲发生器的上端设有厌氧池出水管和厌氧池进气管，所述厌氧池进气管与设置在厌氧脉冲反应池内的沼气室相连通，在第一脉冲发生器下部安装有第一发生器连接管直接连通到设置在厌氧脉冲反应池底部的第一布水管，所述厌氧池出水堰设置在反应池顶部，所述三相分离器设置在第一布水管和沼气室之间;所述好氧脉冲反应池包括第二脉冲发生器、第二发生器连接管、第二布水管、气浮释放器、好氧池进气管、富氧风机、压力表和好氧池出水堰，在好氧脉冲反应池的顶部安装有第二脉冲发生器，在第二脉冲发生器的上端分别设有好氧池进气管和压力表，好氧池进气管与富氧风机相连通，所述第二脉冲发生器下部安装有第二发生器连接管直接连通到好氧脉冲反应池底部的第二布水管，在第二布水管上设有气浮释放器，所述好氧池出水堰设置在好氧脉冲反应池顶部。
作为本实用新型进一步的方案：所述曝气系统为多根气管组成的“王”字形气管架。
作为本实用新型再进一步的方案：所述储水池和好氧脉冲反应池之间的管道上安装有水泵。
与现有技术相比，本实用新型的有益效果是：在对养殖废水进行脉冲反应前先进性硝化反应处理，除去废水中的氮成分，使后段工序收集到的沼气含氮量小，提升沼气品质，再对废水进行无氧脉冲、有氧脉冲先后处理，使好氧脉冲反应池出水达标排放。
