申请日2014.11.17
公开(公告)日2015.02.04
IPC分类号C02F3/12
摘要

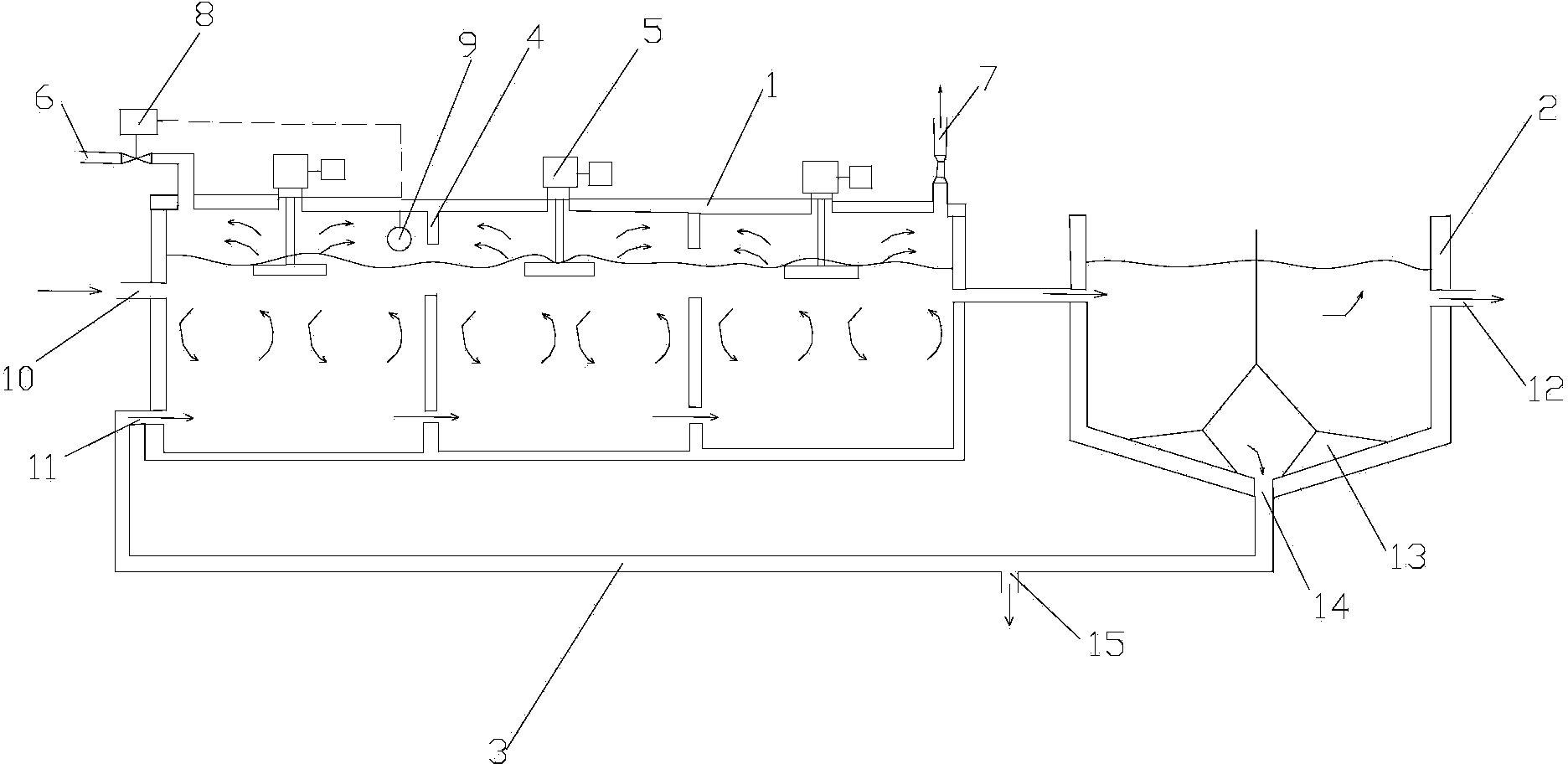

本发明公开了一种三级纯氧曝气废水处理系统，包括有盖曝气池、沉淀池和污泥回流系统，有盖曝气池内部设置若干挡板，挡板将有盖曝气池分为三级，每一级的上端部设置搅拌器，第一级系统上部设置氧气入口，第三级系统上部设置氧气出口，氧气入口管道上设置控制阀，有盖曝气池的上部设置压力探测器，压力探测器将压力信号传递给控制阀，第一级系统的中部设置废水进口，第一级系统的底部设置回流污泥入口，沉淀池位于有盖曝气池的下游端，沉淀池的上部还设置净水出口。本发明装置结构简单，通过氧与水的接触面反应，保证充分曝气，采用搅拌装置可以大大缩短气液接触时间，加快氧在水中溶解，提高氧的利用率。
权利要求书
1.三级纯氧曝气废水处理系统，包括有盖曝气池、沉淀池和污泥回流系统， 其特征在于，所述的有盖曝气池内部设置若干挡板，所述的挡板将有盖曝气池 从左至右分为三级，每一级的上端部设置有搅拌器，第一级系统的上部设置有 氧气入口，第三级系统的上部设置有氧气出口，所述的氧气入口管道上设置有 控制阀，所述的有盖曝气池的上部设置有压力探测器，所述的压力探测器将压 力信号传递给所述的控制阀，所述的第一级系统的中部设置有废水进口，所述 的第一级系统的底部设置有回流污泥入口，所述的沉淀池位于有盖曝气池的下 游端，所述的沉淀池的上部还设置有净水出口。
2.根据权利要求1所述的三级纯氧曝气废水处理系统，其特征在于，所述 的沉淀池底部设置有污泥吸附盘。
3.根据权利要求1所述的三级纯氧曝气废水处理系统，其特征在于，所述 的沉淀池的底部还设置有污泥出口，该污泥出口与所述的回流污泥入口通过管 道形成污泥回流系统。
4.根据权利要求3所述的三级纯氧曝气废水处理系统，其特征在于，所述 的污泥回流系统的管道上设置有废弃污泥出口。
说明书
三级纯氧曝气废水处理系统
技术领域
本发明涉及一种废水处理装置，具体涉及一种三级纯氧曝气废水处理系统。
背景技术
纯氧曝气活性污泥法处理废水的方法已经广泛应用在城市污水、造纸以及 有机化学品废水处理中。目前的设备均不能很好的使氧气溶解于水中，曝气不 完全，氧气在水中溶解所需的时间较长，影响废水处理效率。
发明内容
本发明为了克服上述技术问题的不足，提供了一种三级纯氧曝气废水处理 系统可以完全解决上述问题。
解决上述技术问题的技术方案如下：
三级纯氧曝气废水处理系统，包括有盖曝气池、沉淀池和污泥回流系统， 所述的有盖曝气池内部设置若干挡板，所述的挡板将有盖曝气池从左至右分为 三级，每一级的上端部设置有搅拌器，第一级系统的上部设置有氧气入口，第 三级系统的上部设置有氧气出口，所述的氧气入口管道上设置有控制阀，所述 的有盖曝气池的上部设置有压力探测器，所述的压力探测器将压力信号传递给 所述的控制阀，所述的第一级系统的中部设置有废水进口，所述的第一级系统 的底部设置有回流污泥入口，所述的沉淀池位于有盖曝气池的下游端，所述的 沉淀池的上部还设置有净水出口。
所述的沉淀池底部设置有污泥吸附盘。
所述的沉淀池的底部还设置有污泥出口，该污泥出口与所述的回流污泥入 口通过管道形成污泥回流系统。
所述的污泥回流系统的管道上设置有废弃污泥出口。
本发明的有益效果是：装置结构简单，通过氧与水的接触面反应，保证充 分曝气，采用搅拌装置可以大大缩短气液接触时间，加快氧在水中溶解，提高 氧的利用率。根据整个装置操作对压力的需求，氧气被自动地送入每一级系统， 从装置的最后一级引出的排气管道将基本上没有味道的气体排入大气。
