申请日2014.11.17
公开(公告)日2015.02.04
IPC分类号C02F1/74
摘要
本发明公开了一种湿式氧化处理废水的装置，包括废水储存罐、热交换器、分离器和氧化反应器，所述的废水储存罐的出水管道与一高压泵的进口连接，所述的高压泵通过管道与热交换器连接，所述的高压泵的出口管道上设置一旁路空气压缩机，所述的热交换器通过管道分别与反应器及分离器连接，所述的热交换器、分离器和氧化反应器通过管道形成循环系统。本发明装置设计的装置结构简单，具有适用范围广、处理效率高、二次污染低、氧化速度小、装置小、可回收能量和有用物料。
权利要求书
1.一种湿式氧化处理废水的装置，其特征在于，包括废水储存罐、热交换 器、分离器和氧化反应器，所述的废水储存罐的出水管道与一高压泵的进口连 接，所述的高压泵通过管道与热交换器连接，所述的高压泵的出口管道上设置 一旁路空气压缩机，所述的热交换器通过管道分别与氧化反应器及分离器连接， 所述的热交换器、分离器和氧化反应器通过管道形成循环系统。
2.根据权利要求1所述的一种湿式氧化处理废水的装置，其特征在于，所 述的热交换器为管壳式换热器，管程走冷废水，壳程走已氧化的液体。
3.根据权利要求1所述的一种湿式氧化处理废水的装置，其特征在于，所 述的氧化反应器为不锈钢鼓泡塔。
说明书
一种湿式氧化处理废水的装置
技术领域
本发明涉及一种废水处理装置，具体涉及一种湿式氧化处理废水的装置。
背景技术
由于目前环境的污染及各类化工厂、造纸厂等污水排放，对于毒性大、难 以用简单的生化方法处理农药污水、染料污水、制药污水、煤气洗涤污水、造 纸污水、合成纤维污水及其他有机合成工业污水，即使处理都难以达到高效率、 有效控制二次污染的水平，研究一种合适的处理此类污水的装置显得十分重要。
发明内容
本发明为了克服上述技术问题的不足，提供了一种湿式氧化处理废水的装 置，可以解决上述问题。
解决上述技术问题的技术方案如下：

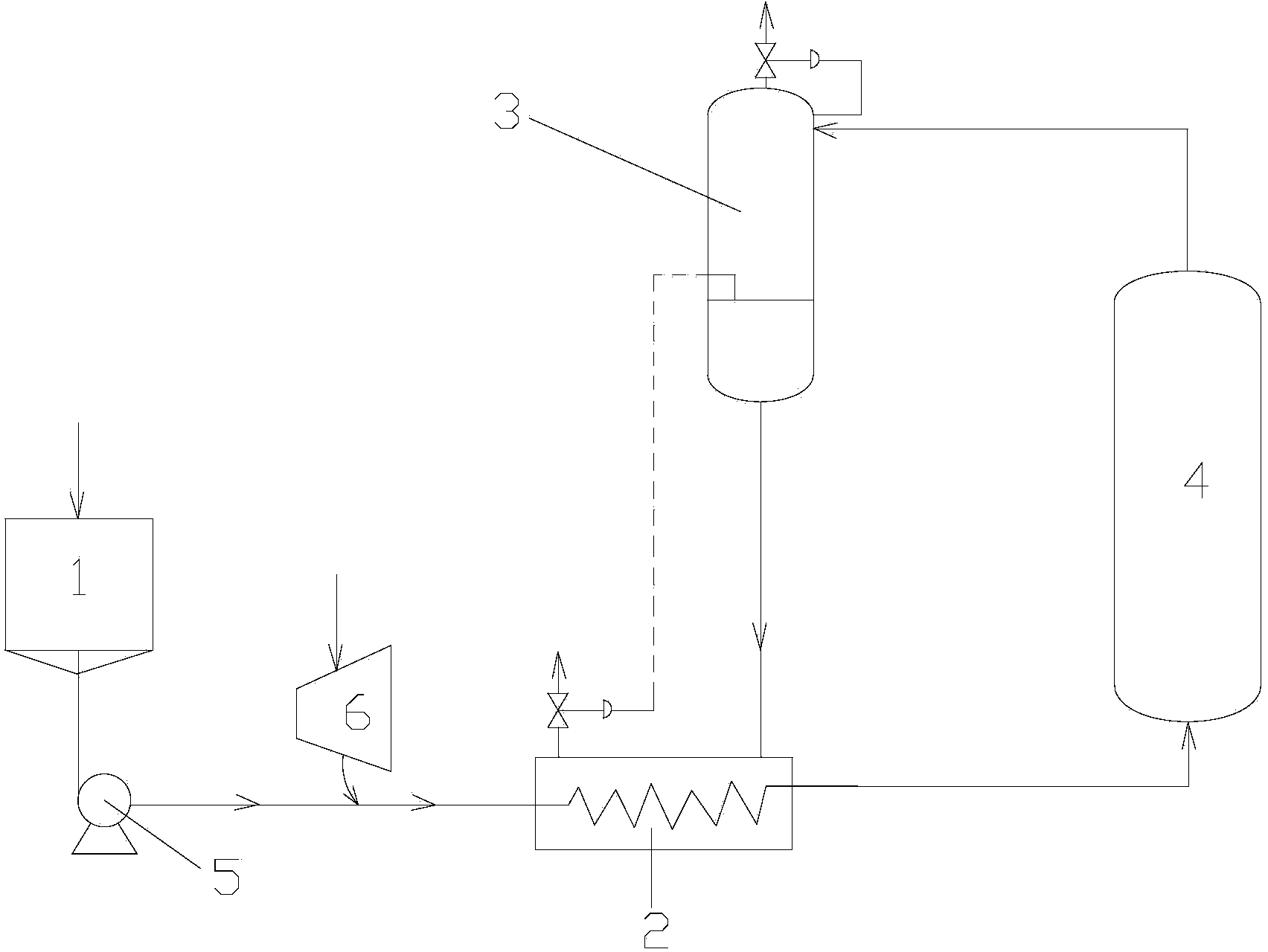

一种湿式氧化处理废水的装置，包括废水储存罐、热交换器、分离器和氧 化反应器，所述的废水储存罐的出水管道与一高压泵的进口连接，所述的高压 泵通过管道与热交换器连接，所述的高压泵的出口管道上设置一旁路空气压缩 机，所述的热交换器通过管道分别与氧化反应器及分离器连接，所述的热交换 器、分离器和氧化反应器通过管道形成循环系统。
所述的热交换器为管壳式换热器，管程走冷废水，壳程走已氧化的液体。
所述的氧化反应器为不锈钢鼓泡塔。
湿式氧化是指在较高的温度和压力下，用空气中的氧来氧化污水中溶解或 悬浮的有机物和还原性无机物的一种方法，因为氧化过程在液相中进行，所以 称为湿式氧化。本发明装置设计的装置结构简单，具有适用范围广(包括对污 染物种类和浓度的适应性)、处理效率高、二次污染低、氧化速度小、装置小、 可回收能量和有用物料。
