申请日2014.11.17
公开(公告)日2015.02.04
IPC分类号C02F9/04
摘要
本发明公开了一种处理酸性废水的石灰石中和滤池，包括预沉降池、石灰石中和池、细砂过滤池、最终沉降池，四者依次排列，预沉降池的高度大于石灰石中和池的高度，预沉降池与石灰石中和池的底部连通，石灰石中和池中设置有石灰石，细砂过滤池的高度略低于石灰石中和池的高度，最终沉降池的高度略低于细砂过滤池的高度，最终沉降池上设置有出水口，最终沉降池的上游端设置有循环泵。本发明建构简单，避免了石灰石表面覆盖非活性的酸性钙，避免产生大量的二氧化碳，实现了最大程度的石灰石与酸性废水的接触时间，提高了中和反应效率。
权利要求书
1.一种处理酸性废水的石灰石中和滤池，包括预沉降池、石灰石中和池、 细砂过滤池、最终沉降池，所述的预沉降池、石灰石中和池、细砂过滤池、最 终沉降池依次排列，其特征在于，所述的预沉降池的高度大于石灰石中和池的 高度，所述的预沉降池与石灰石中和池的底部连通，所述的石灰石中和池中设 置有石灰石，所述的细砂过滤池的高度略低于石灰石中和池的高度，所述的最 终沉降池的高度略低于细砂过滤池的高度，所述的最终沉降池上设置有出水口， 所述的最终沉降池的上游端设置有循环泵。
2.根据权利要求1所述的一种处理酸性废水的石灰石中和滤池，其特征在 于，所述的循环泵的入口处连接第一管道，第一管道伸入最终沉降池中，所述 的循环泵的出口处连接第二管道，第二管道通往预沉降池的上方。
3.根据权利要求1所述的一种处理酸性废水的石灰石中和滤池，其特征在 于，所述的预沉降池、石灰石中和池、细砂过滤池、最终沉降池均为敞口式。
4.根据权利要求1所述的一种处理酸性废水的石灰石中和滤池，其特征在 于，所述的预沉降池上方设置有废酸进入管。
5.根据权利要求1所述的一种处理酸性废水的石灰石中和滤池，其特征在 于，所述的出水口位于最终沉降池的上部。
说明书
一种处理酸性废水的石灰石中和滤池
技术领域
本发明涉及一种污水处理设备，具体涉及一种处理酸性废水的石灰石中和 滤池。
背景技术
石灰石中和滤池在污水处理领域应用十分广泛，现有技术中的石灰石中和 滤池大多是采用简单的降流式，逐级沉降。但是简单的降流式系统不能保证足 够的停留时间，在废酸流速控制不均匀的时候，会使得溢流到下一级沉降池中 的酸性废水与白石灰没有足够的接触就进入了下一级沉降池，影响了中和效率。
发明内容
本发明为了克服上述技术问题的不足，提供了一种处理酸性废水的石灰石 中和滤池可以解决上述问题。
解决上述技术问题的技术方案如下：

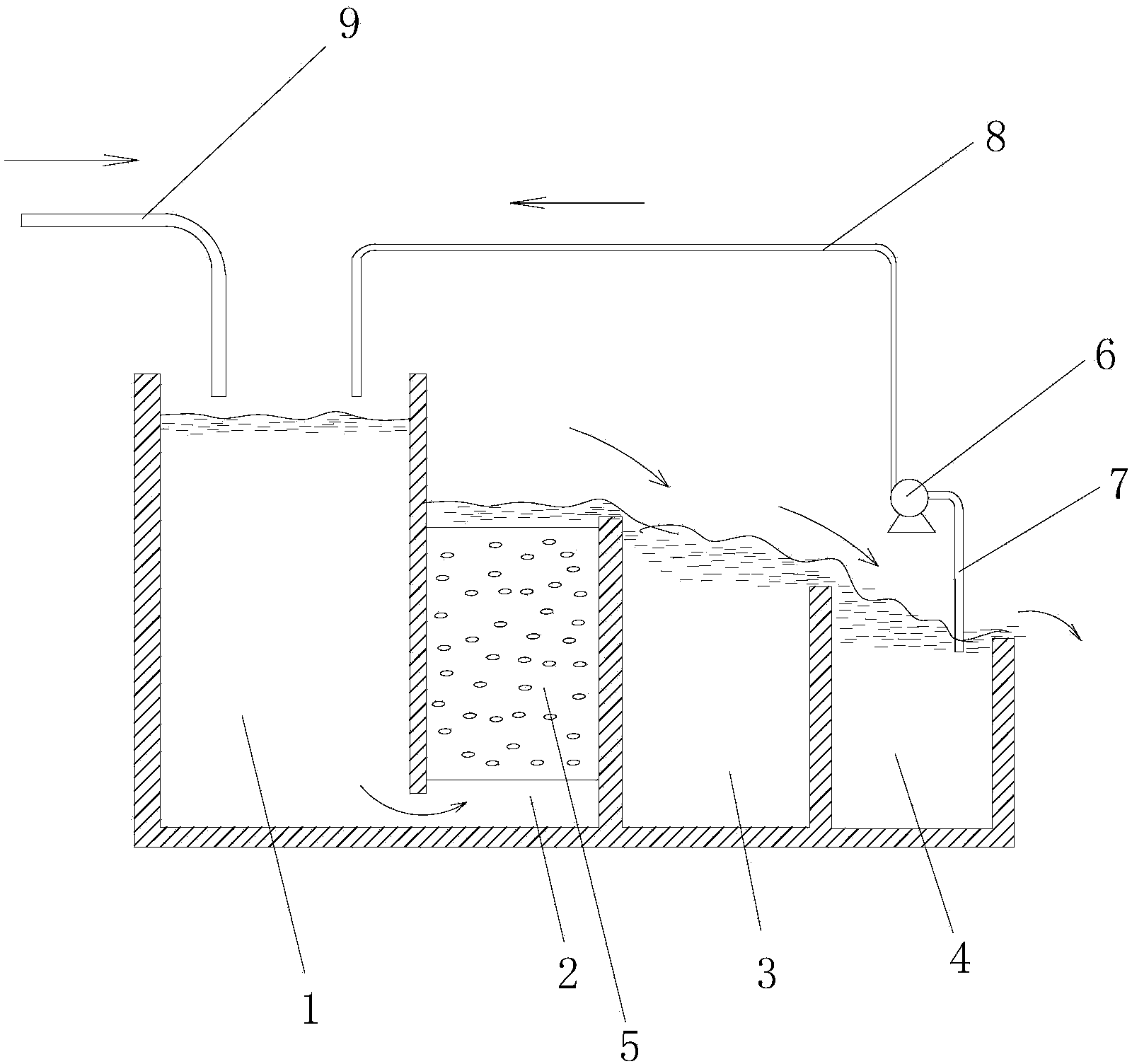

一种处理酸性废水的石灰石中和滤池，包括预沉降池、石灰石中和池、细 砂过滤池、最终沉降池，所述的预沉降池、石灰石中和池、细砂过滤池、最终 沉降池依次排列，所述的预沉降池的高度大于石灰石中和池的高度，所述的预 沉降池与石灰石中和池的底部连通，所述的石灰石中和池中设置有石灰石，所 述的细砂过滤池的高度略低于石灰石中和池的高度，所述的最终沉降池的高度 略低于细砂过滤池的高度，所述的最终沉降池上设置有出水口，所述的最终沉 降池的上游端设置有循环泵。
所述的循环泵的入口处连接第一管道，第一管道伸入最终沉降池中，所述 的循环泵的出口处连接第二管道，第二管道通往预沉降池的上方。
所述的预沉降池、石灰石中和池、细砂过滤池、最终沉降池均为敞口式。
所述的预沉降池上方设置有废酸进入管。
所述的出水口位于最终沉降池的上部。
本发明的有益效果是，避免了石灰石表面覆盖非活性的酸性钙，避免产生 大量的二氧化碳，实现了最大程度的石灰石与酸性废水的接触时间，提高了中 和反应效率。
