申请日2014.08.27
公开(公告)日2014.12.31
IPC分类号B01D21/24; B01D21/02
摘要
本实用新型涉及一种用于污泥沉淀罐截留浮渣装置，它包括罐体，罐体内壁的中上部设有溢流槽，溢流槽包括槽壁，所述的槽壁通过槽底与罐体内壁相连，溢流槽槽壁外侧的中上部通过挡板支撑与浮渣挡板相连;溢流槽槽底设有溢流管，溢流管穿过罐体壁设有溢流出口。本实用新型的有益效果在于：通过将浮渣挡板进行倾斜设置，可以最大限度地截留悬浮物，同时避免悬浮物影响流体上升流入溢流槽，避免悬浮物堵塞溢流出口。同时，将溢流管设置在溢流槽底部，溢流出口穿过罐体壁并设有阀门，减少由于空气与溢流液的接触而产生磷酸铵镁，避免管道堵塞。本实用新型结构简单，截留效果和防堵塞效果好，具有很大的实际应用意义。
权利要求书

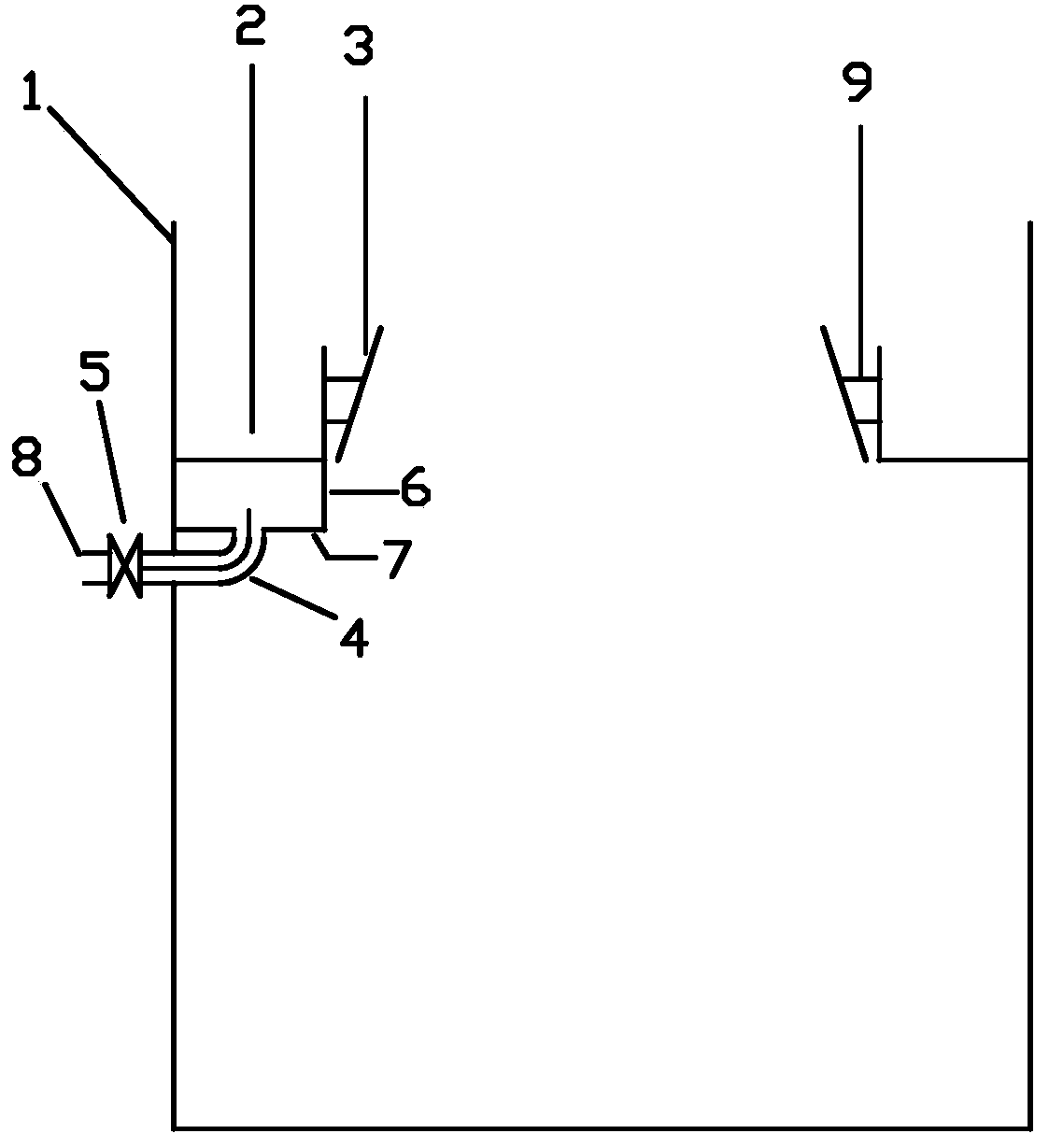

1.一种用于污泥沉淀罐截留浮渣装置，它包括罐体(1)，罐体(1)内壁的中上部设有溢流 槽(2)，溢流槽(2)包括槽壁(6)，所述的槽壁(6)通过槽底(7)与罐体(1)内壁相连， 其特征在于：所述的溢流槽槽壁(6)外侧的中上部通过挡板支撑(9)与浮渣挡板(3)相连， 浮渣挡板(3)的上边缘高于槽壁(6)边缘;溢流槽槽底(7)设有溢流管(4)，溢流管(4) 穿过罐体(1)壁设有溢流出口(8)。
2.根据权利要求1所述的用于污泥沉淀罐截留浮渣装置，其特征在于：所述的浮渣挡板(3) 与水平面成45-60°设置。
3.根据权利要求1所述的用于污泥沉淀罐截留浮渣装置，其特征在于：所述的溢流出口(8) 设有阀门(5)。
说明书
用于污泥沉淀罐截留浮渣装置
技术领域
本实用新型涉及沼气发酵工程，具体的说是一种用于污泥沉淀罐截留浮渣装置。
背景技术
污泥沉淀罐沉淀污泥后的沼液需要通过管道排出，一般会设置溢流槽，先将液体集中在 溢流槽内，再打开管路排出。由于发酵原料的不同，会产生一定的悬浮物。如果悬浮物也顺 着管道排出的话，极易造成管道堵塞，再加上管道一般会有一定的弯度或弯头，堵塞以后很 难疏通，很大程度的影响了设备的运行。
为挡住较大悬浮物，常规的办法是污泥沉淀罐竖直安装浮渣档板，且要求档板距溢流槽 较近，这样的缺点是较大悬浮物夹在溢流档板与溢流槽之间，影响流体平缓流入溢流槽，情 况严重时，可能造成流体不能均匀分布流入溢流槽而使流体上升过程形成短路，影响沉淀效 果。另外溢流出口管道通常安装在沉淀罐壁，这样的缺点是悬浮物容易在溢流槽里不能及时 随流体流出而不断累积，易造成溢流出口堵塞。
实用新型内容
根据上述不足之处，本实用新型的目的在于提供一种更有效的用于污泥沉淀罐截留浮渣 的装置。
为实现上述目的，本实用新型的技术方案在于：一种用于污泥沉淀罐截留浮渣装置，它 包括罐体，罐体内壁的中上部设有溢流槽，溢流槽包括槽壁，所述的槽壁通过槽底与罐体内 壁相连，所述的溢流槽槽壁外侧的中上部通过挡板支撑与浮渣挡板相连，浮渣挡板的上边缘 高于槽壁边缘;溢流槽槽底设有溢流管，溢流管穿过罐体壁设有溢流出口。
倾斜设置的浮渣挡板可以最大限度地截留悬浮物，同时避免悬浮物影响流体上升流入溢 流槽，可以达到最佳的沉淀效果。
优选的是：所述的浮渣挡板与水平面成45-60°设置。此角度设置不仅不会影响流体流入 溢流槽，同时还可以把悬浮物截留。
优选的是：所述的溢流出口设有阀门。根据溢流流量调节阀门开度，以保持溢流槽内流 体将溢流出口封住，避免空气进入溢流出口管道。特别是淀粉厂废水、酒厂废水经过厌氧处 理后，容易产生磷酸铵镁(鸟粪石)，而曝气的位置尤为明显。实验证明，减少空气与溢流液 的接触可有效由磷酸铵镁造成的管道堵塞。
本实用新型的有益效果在于：通过将浮渣挡板进行倾斜设置，可以最大限度地截留悬浮 物，同时避免悬浮物影响流体上升流入溢流槽，避免悬浮物堵塞溢流出口。同时，将溢流管 设置在溢流槽底部，溢流出口穿过罐体壁并设有阀门，减少由于空气与溢流液的接触而产生 磷酸铵镁，避免管道堵塞。本实用新型结构简单，截留效果和防堵塞效果好，具有很大的实 际应用意义。
