申请日2014.08.26
公开(公告)日2015.01.14
IPC分类号C02F1/72
摘要
本实用新型公开一种环保型有机废水净化装置，包括若干个光催化板;光催化板的上表面具有若干个平行设置的波峰面和波谷面，此波峰面和波谷面交替排列从而在表面形成波浪形面;所述波浪型表面涂覆有一光催化剂涂层;若干个所述光催化板从上往下依次设置，且其波浪形面均朝上，相邻的上、下两块光催化板反向倾斜搁置且位于上方的光催化板的低端与位于下方的光催化板的高端靠近;位于所述光催化板上方平行设置有一金属反光板，所述光催化板与金属反光板之间设置有若干个紫外灯。本实用新型有机废水净化装置大大增加了吸附有机污染物的能力，以及提高了分解这些有机污染物的速度和能力。
权利要求书

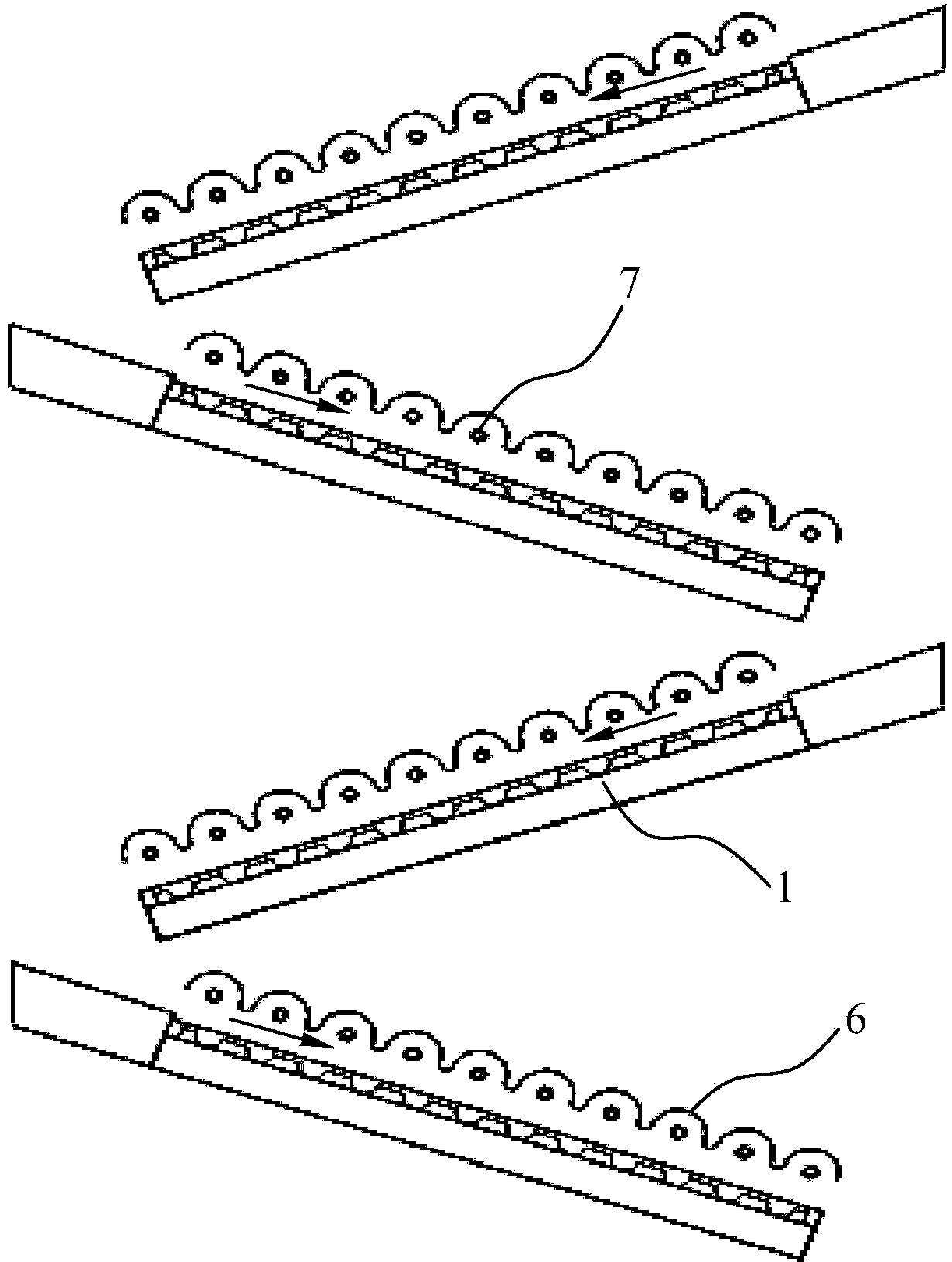

1. 一种环保型有机废水净化装置，其特征在于：包括若干个光催化板(1)，所述光催化板(1)的上表面具有若干个平行设置的波峰面(2)和波谷面(3)，此波峰面(2)和波谷面(3)交替排列从而在表面形成波浪形面(4)，所述波浪形面(4)涂覆有一光催化剂涂层(5);若干个所述光催化板(1)从上往下依次设置，且其波浪形面(4)均朝上，相邻的上、下两块光催化板(1)反向倾斜搁置且位于上方的光催化板(1)的低端与位于下方的光催化板(1)的高端靠近;位于所述光催化板(1)上方平行设置有一金属反光板(6)，所述光催化板(1)与金属反光板(6)之间设置有若干个紫外灯(7)。
2. 根据权利要求1所述的环保型有机废水净化装置，其特征在于：所述紫外灯(7)与光催化板(1) 的距离为1~3厘米。
3. 根据权利要求1所述的环保型有机废水净化装置，其特征在于：所述光催化板(1)与水平面成10~25 倾斜角。
4. 根据权利要求1所述的环保型有机废水净化装置，其特征在于：相邻波峰面(2)之间的距离为5~10mm，波峰面(2)顶部和波谷面(3)的底部之间的高度为2~6mm。
5. 根据权利要求1所述的环保型有机废水净化装置，其特征在于：所述光催化板(1)为轻质陶瓷。
6. 根据权利要求1所述的环保型有机废水净化装置，其特征在于：所述金属反光板(6)平行设置有若干个半圆弧形凹槽(61)，所述紫外灯(7)位于半圆弧形凹槽(61)内。
说明书
环保型有机废水净化装置
技术领域
本实用新型涉及废水处理装置领域，特别涉及一种环保型有机废水净化装置。
背景技术
二十世纪九十年代以来，把二氧化钛光催化技术应用于环境污染的治理，已成为世界各国十分关注的课题。
二氧化钛光催化技术是一种高级氧化分解技术。二氧化钛的光催化活性是由强烈吸收紫外光后生成的具有极强氧化能力的活泼自由基引起，它能够非选择性地氧化分解水中各类低浓度的有毒、有害难降解的有机污染物(如苯类、酚类等)，其氧化能力远远高于臭氧和过氧化氢。
二氧化钛光催化水处理技术具有其它传统水处理技术无法替代的先进性—彻底分解、无二次污染和广泛的适用性，特别适用于其它传统水处理技术难以解决的有毒、有害、难生化降解的低浓度工业有机废水的治理，使之达标排放。因此被认为是一种最有前途的水处理高新技术。
然而经过二十来年的努力，目前在国内外“光催化水处理技术及设备”仍然只处于前工业化水平。尚未真正实用化的原因是：在高效光催化剂的研制和高效光催化反应器的设计上还需要解决一些技术上的难题。
采用纳米技术是提高二氧化钛光催化效率的重要途径。这是因为纳米二氧化钛具有巨大的比表面积，其表面吸附有机污染物的能力大大增加;同时，由于纳米二氧化钛粒径小，处于表面态的原子数多，光激发产生电子和空穴(e-，h+)的几率大大增加，促使其光催化氧化反应速率大大提高，从而能够把其表面吸附的有机污染物快速地氧化分解为二氧化碳和水等无机物。因此，纳米二氧化钛是一种高效光催化剂。然而，纳米二氧化钛在实际使用中必须附着在一种载体上，研发一种高比表面积、高附着力的载体是光催化氧化治污技术进入实用化的关键技术之一
发明内容
本实用新型目的是提供一种环保型有机废水净化装置，该有机废水净化装置解决了低浓度有毒、有害、难生化降解工业有机废水难治理的问题，大大增加了吸附有机污染物的能力，以及提高了分解这些有机污染物的速度和能力，无二次污染，可重复循环使用。
为达到上述目的，本实用新型采用的技术方案是：一种环保型有机废水净化装置，包括若干个光催化板，所述光催化板的上表面具有若干个平行设置的波峰面和波谷面，此波峰面和波谷面交替排列从而在表面形成波浪形面，所述波浪形面涂覆有一光催化剂涂层;若干个所述光催化板(1)从上往下依次设置，且其波浪形面(4)均朝上，相邻的上、下两块光催化板(1)反向倾斜搁置且位于上方的光催化板(1)的低端与位于下方的光催化板(1)的高端靠近;位于所述光催化板上方平行设置有一金属反光板，所述光催化板与金属反光板之间设置有若干个紫外灯。
上述技术方案中进一步改进的技术方案如下：
1、上述方案中，所述紫外灯与光催化板 的距离为1~3厘米。
2、上述方案中，所述光催化板与水平面成10~25 倾斜角。
3、上述方案中，相邻波峰面之间的距离为5~10mm，所述波峰面顶部和波谷面的底部之间的高度为2~6mm。
4、上述方案中，所述光催化板为轻质陶瓷。
5、上述方案中，所述金属反光板平行设置有若干个半圆弧形凹槽，所述紫外灯位于半圆弧形凹槽内。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点和效果：
本实用新型环保型有机废水净化装置， 除了光催化板基体本身具有巨大、粗糙的表面积外，光催化板的上表面还具有若干个平行设置的波峰面和波谷面，此波峰面和波谷面交替排列，既有利于将水流的流速降低并形成均匀的水膜，也使其表面积大大增加，解决了低浓度有毒、有害、难生化降解工业有机废水难治理的问题，大大增加了吸附有机污染物的能力，以及提高了分解这些有机污染物的速度和能力，无二次污染，可重复循环使用。
