申请日2014.11.14
公开(公告)日2015.03.04
IPC分类号C02F9/04
摘要
本发明公开了一种阀外冷系统废水回收利用系统工艺设备，包括阀外水冷排水机，阀外水冷排水机连接新建进水井及储水器，新建进水井及储水器连接原水泵，原水泵连接多介质过滤器，多介质过滤器连接活性炭过滤器，本发明主要由进水井及储水池、原水泵、多介质过滤器、活性炭过滤器、反洗泵、预处理产水箱、保安过滤器、反渗透系统、系统管道及阀门、表计等设备组成。
权利要求书

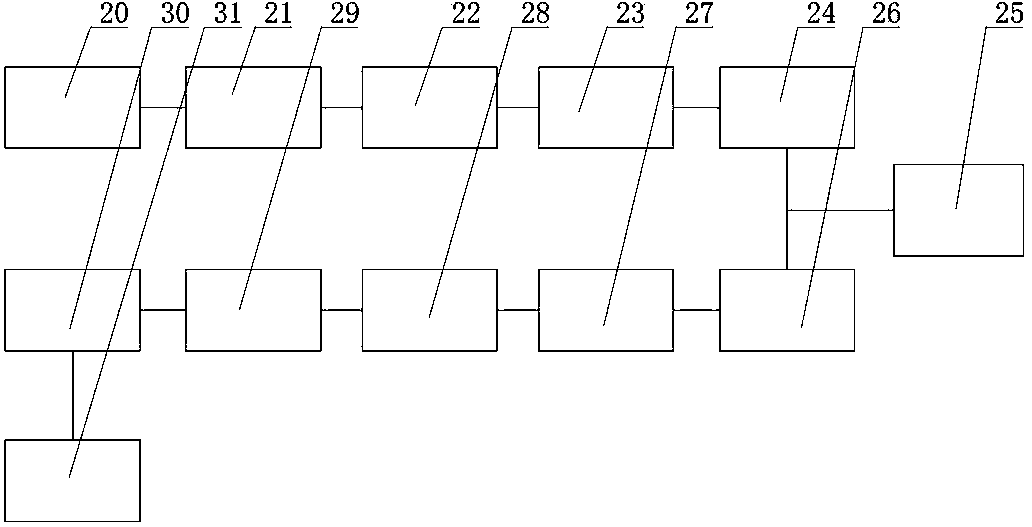

1.阀外冷系统废水回收利用系统工艺设备，其特征在于：包括阀外水冷排水机(20)，阀外水冷排水机(20)连接新建进水井及储水器(21) ，新建进水井及储水器(21)连接原水泵(22)，原水泵(22)连接多介质过滤器(23)，多介质过滤器(23)连接活性炭过滤器(24)，活性炭过滤器(24)连接保安过滤器(26)，活性炭过滤器(24)与保安过滤器(26)连接后与加药装置(25)连接，保安过滤器(26)连接水箱(27)，水箱(27)连接高压泵(28)，高压泵(28)连接反渗透装置(29)，反渗透装置(29)连接纯净水储水槽(30)，纯净水储水槽(30)连接平衡水池(31)。
2.根据权利要求1所述的阀外冷系统废水回收利用系统工艺设备，其特征在于：所述多介质过滤器(23)包括壳体(3)，壳体(3)为下端端封口的管状壳，壳体(3)的上部安装固定盖(17)，固定盖(17)的上部安装进料口(16)，进料口(16)的穿过固定盖(17)进入壳体(3)内部，固定盖(17)的中部垂直设置螺杆(2)，螺杆(2)的下部穿过固定盖(17)，壳体(3)的内侧底部安装固定套(14),螺杆(2)的下端与固定套(14)配合，螺杆(2)的中部安装第一过滤板(7)，第一过滤板(7)位于固定盖(17)下侧，第一过滤板(7)的中部开设第一通孔(8)，螺杆(2)穿过第一通孔(8)，螺杆(2)的中部安装第一螺母(4)，第一螺母(4)位于第一过滤板(7)下侧，第一螺母(4)的外径大于第一通孔(8)的直径,螺杆(2)的中部安装第二过滤板(10)，第二过滤板(10)位于第一螺母(4)下侧，第二过滤板(10)中部开设第二通孔(11)，螺杆(2)穿过第二通孔(11)，螺杆(2)的中部安装第二螺母(18)，第二螺母(18)位于第二过滤板(10)下侧，第二螺母(18)的外径大于第二通孔(11)的直径，螺杆(2)的中部安装第三过滤板(12)，第三过滤板(12)位于第二螺母(18)下侧，第三过滤板(12)的中部开设第三通孔(13)，螺杆(2)穿过第三通孔(13)，螺杆(2)安装第三螺母(19)，第三螺母(19)位于第三过滤板(12)的下侧，第三螺母(19)的外径大于第三通孔(13)的直径，壳体(3)的底部设置出料口(15)。
3.根据权利要求1所述的阀外冷系统废水回收利用系统工艺设备，其特征在于：所述壳体(3)的内部的左右两侧分别设置滑轨(6)，第一过滤板(7)、第二过滤板(10)和第三过滤板(12)的左右两侧均开设滑槽(5)，滑槽(5)与滑轨(6)配合。
4.根据权利要求1所述的阀外冷系统废水回收利用系统工艺设备，其特征在于：所述螺杆(2)的上端安装把手(1)。
说明书
阀外冷系统废水回收利用系统工艺设备
技术领域
本发明涉及一种工艺设备，具体地说是一种阀外冷系统废水回收利用系统工艺设备。
背景技术
原有的非织造材料生产工艺设备在生产过程产生的部分纤维飞絮、落地的纤维及在梳理过程中产生的较碎的纤维飘落在车间内各部位(包括设备的表面)，非织造材料制成率一般不超过95%。当纤维飞絮、落地的纤维由清洁工清理后，纤维飞絮、落地的纤维的价格是原材料价格的1/20，而且车间环境非常脏乱。
发明内容
本发明的目的是提供一种阀外冷系统废水回收利用系统工艺设备，能够解决上述问题。
本发明为实现上述目的，通过以下技术方案实现：一种阀外冷系统废水回收利用系统工艺设备，包括阀外水冷排水机，阀外水冷排水机连接新建进水井及储水器 ，新建进水井及储水器连接原水泵，原水泵连接多介质过滤器，多介质过滤器连接活性炭过滤器，活性炭过滤器连接保安过滤器，活性炭过滤器与保安过滤器连接后与加药装置连接，保安过滤器连接水箱，水箱连接高压泵，高压泵连接反渗透装置，反渗透装置连接纯净水储水槽，纯净水储水槽连接平衡水池。
为了进一步实现本发明的目的，还可以采用以下技术方案：所述三级分筛机包括壳体，壳体为下端端封口的管状壳，壳体的上部安装固定盖，固定盖的上部安装进料口，进料口的穿过固定盖进入壳体内部，固定盖的中部垂直设置螺杆，螺杆的下部穿过固定盖，壳体的内侧底部安装固定套,螺杆的下端与固定套配合，螺杆的中部安装第一过滤板，第一过滤板位于固定盖下侧，第一过滤板的中部开设第一通孔，螺杆穿过第一通孔，螺杆的中部安装第一螺母，第一螺母位于第一过滤板下侧，第一螺母的外径大于第一通孔的直径,螺杆的中部安装第二过滤板，第二过滤板位于第一螺母下侧，第二过滤板中部开设第二通孔，螺杆穿过第二通孔，螺杆的中部安装第二螺母，第二螺母位于第二过滤板下侧，第二螺母的外径大于第二通孔的直径，螺杆的中部安装第三过滤板，第三过滤板位于第二螺母下侧，第三过滤板的中部开设第三通孔，螺杆穿过第三通孔，螺杆安装第三螺母，第三螺母位于第三过滤板的下侧，第三螺母的外径大于第三通孔的直径，壳体的底部设置出料口。
所述壳体的内部的左右两侧分别设置滑轨，第一过滤板、第二过滤板和第三过滤板的左右两侧均开设滑槽，滑槽与滑轨配合。
所述螺杆的上端安装把手。
本发明的优点在于：本发明主要由进水井及储水池、原水泵、多介质过滤器、活性炭过滤器、反洗泵、预处理产水箱、保安过滤器、反渗透系统、系统管道及阀门、表计等设备组成。采用预处理加反渗透除盐处理工艺，预处理及反渗透系统流程如下：原水(主要是阀外冷设备排水，需收集到一个新建水池里)→原水泵→加药装置→多介质过滤器→活性炭过滤器→预处理产水箱→保安过滤器→高压泵→反渗透膜组件→平衡水池。预处理系统及反渗透系统正常运行时，原水必须经过预处理系统处理，其处理后出水水质合格后作为反渗透装置进水。本发明处理方式优点处理后的水不破坏原来的补水系统，可直接补入平衡水池，后期维护量小。本发明还具有结构简洁紧凑、制造成本低廉和使用简便的优点。
