申请日2014.11.15
公开(公告)日2015.04.08
IPC分类号C02F9/14
摘要
一种兰炭废水零排放工艺包组合装置，它涉及废水处理和再利用技术领域，碳化硅膜分离装置的后方连接有高效水解酸化反应器，高效水解酸化反应器的后方连接有高效厌氧反应器，高效厌氧反应器的后方连接有反渗透处理装置，反渗透处理装置的后方连接有膜浓缩装置，膜浓缩装置的后方连接有高效蒸发器。它可以有效去除油类污染物、有毒硫化物，避免对后续生物处理造成抑制作用，提高了生物处理反应效率，节省建设投资，而且后续采用高效蒸发器，蒸发能耗低，水质使用范围广，可以充分利用企业余热，节省能耗。
权利要求书
1.一种兰炭废水零排放工艺包组合装置，其特征在于它包含碳 化硅膜分离装置(1)、高效水解酸化反应器(2)、高效厌氧反应器(3)、 反渗透处理装置(4)、膜浓缩装置(5)、高效蒸发器(6)，碳化硅膜分 离装置(1)的后方连接有高效水解酸化反应器(2)，高效水解酸化反应 器(2)的后方连接有高效厌氧反应器(3)，高效厌氧反应器(3)的后方 连接有反渗透处理装置(4)，反渗透处理装置(4)的后方连接有膜浓缩 装置(5)，膜浓缩装置(5)的后方连接有高效蒸发器(6)。
说明书
一种兰炭废水零排放工艺包组合装置
技术领域：
本实用新型涉及废水处理和再利用技术领域，具体涉及一种兰炭 废水零排放工艺包组合装置。
背景技术：
兰炭生产过程中所产生的废水，含高浓度乳化油、硫化物、氰化 物、氨氮、硝基苯、萘、蒽、单元酚及多元酚等物质。乳化油浓度超 过生物所能承受负荷时，会蓄积在生物污泥内，蓄积过量会影响生物 活性;硫化物、氰化物、游离氨氮及酚等都是急性生物毒性抑制物， 浓度超过限值，就会对微生物产生毒害;废水中大量的硝基苯、萘、 蒽等难生化降解的杂环类有机物，必须要有充分的水解生化反应过程 将此类有机物分解。另外，废水中含高浓度硫酸钠等无机盐，除了腐 蚀水处理设施、降低废水回收利用率，硫酸盐在缺氧环境下还会还原 成硫化氢，对微生物造成毒性抑制，硫氰酸盐据很高的氧化性，可直 接毒害微生物。因此，兰炭废水是处理难度非常高的废水。
传统的处理方法主要有常规生物处理法、芬顿氧化处理法、絮凝 沉淀法、吸附法、膜分离法等。常规生物处理法对难于生物降解的酚 类及多元酚类物质很难降解;芬顿氧化处理法虽然有一定效果，但处 理成本高;絮凝沉淀法可以有效去除悬浮物，但对溶解性有机物去除 效果不明显;吸附法操作简单，可以有效去除各种有机物，但活性碳 及吸附树脂等的吸附容量有限，价格昂贵，再生困难;膜分离法对盐 分有很好的截流效果，但进膜水质有较严格的限制。兰炭废水成分复 杂，从实际运行效果看，采用单一的处理方法只能解决废水处理的某 一方面问题，很难保证废水处理达到回用及零排放要求。
实用新型内容：
本实用新型的目的是提供一种兰炭废水零排放工艺包组合装置， 它可以有效去除油类污染物、有毒硫化物，避免对后续生物处理造成 抑制作用，提高了生物处理反应效率，节省建设投资，而且后续采用 高效蒸发器，蒸发能耗低，水质使用范围广，可以充分利用企业余热， 节省能耗。

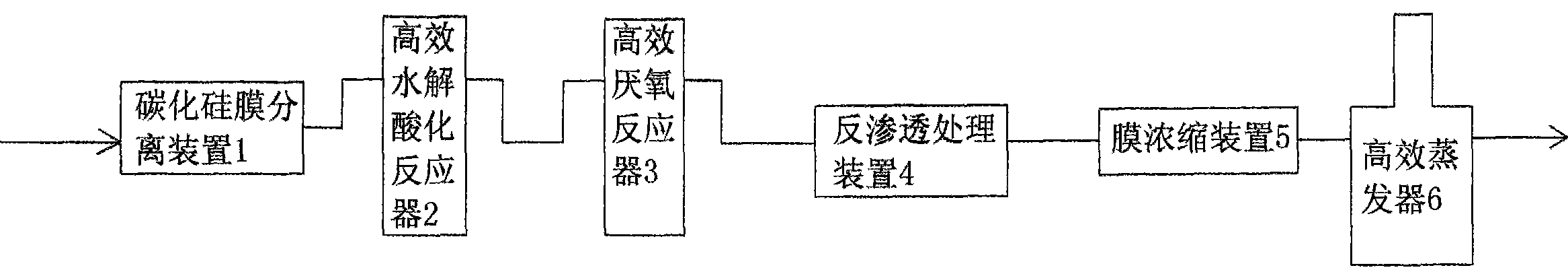

为了解决背景技术所存在的问题，本实用新型是采用以下技术方 案：它包含碳化硅膜分离装置、高效水解酸化反应器、高效厌氧反应 器、反渗透处理装置、膜浓缩装置、高效蒸发器，碳化硅膜分离装置 的后方连接有高效水解酸化反应器，高效水解酸化反应器的后方连接 有高效厌氧反应器，高效厌氧反应器的后方连接有反渗透处理装置， 反渗透处理装置的后方连接有膜浓缩装置，膜浓缩装置的后方连接有 高效蒸发器。
本实用新型的工作原理：将废水通过碳化硅膜分离装置，去除废 水中的油类物质及有毒性的硫类化合物;高效水解酸化反应器将废水 中难降解的有机物分解成容易被微生物利用的有机物;高效厌氧反应 器将有机物降解成CO2和水;通过抗污染反渗透处理装置去除废水中 的盐分，使出水达到回用标准;将反渗透浓水经过膜浓缩装置将盐分 进一步浓缩，产水回用;通过高效蒸发器对浓缩后的废水蒸发，产水 回用，蒸发浓液进行结晶。
本实用新型具有以下有益效果：它可以有效去除油类污染物、有 毒硫化物，避免对后续生物处理造成抑制作用，提高了生物处理反应 效率，节省建设投资，而且后续采用高效蒸发器，蒸发能耗低，水质 使用范围广，可以充分利用企业余热，节省能耗。
