申请日2014.11.15
公开(公告)日2015.05.06
IPC分类号E21B41/00; C02F103/10; C02F9/02
摘要
本实用新型涉及一种千米钻机配套装置，为了解决钻机在打钻的过程中废水处理及循环利用的问题，提供了一种煤矿井下水平定向千米钻机水处理装置，包括沉淀池、沉淀池通过水管连接补偿箱、补偿箱通过水管连接旋流器、旋流器通过水管连接过滤站、过滤站通过水管连接清水箱、清水箱通过水管连接离心泵，离心泵通过进水管连接封孔端，封孔端连接回水管，回水管连接沉淀池，沉淀池、补偿箱、旋流器、过滤站、清水箱、离心泵以及封孔端通过进水管和回水管连城成一个封闭的水循环装置。本实用新型能最大限度的较少废水的产生，直接从源头上杜绝废水对工作面和地面环境的污染，极大提高了打钻的自动化水平，减轻了作业人员的劳动强度。
权利要求书

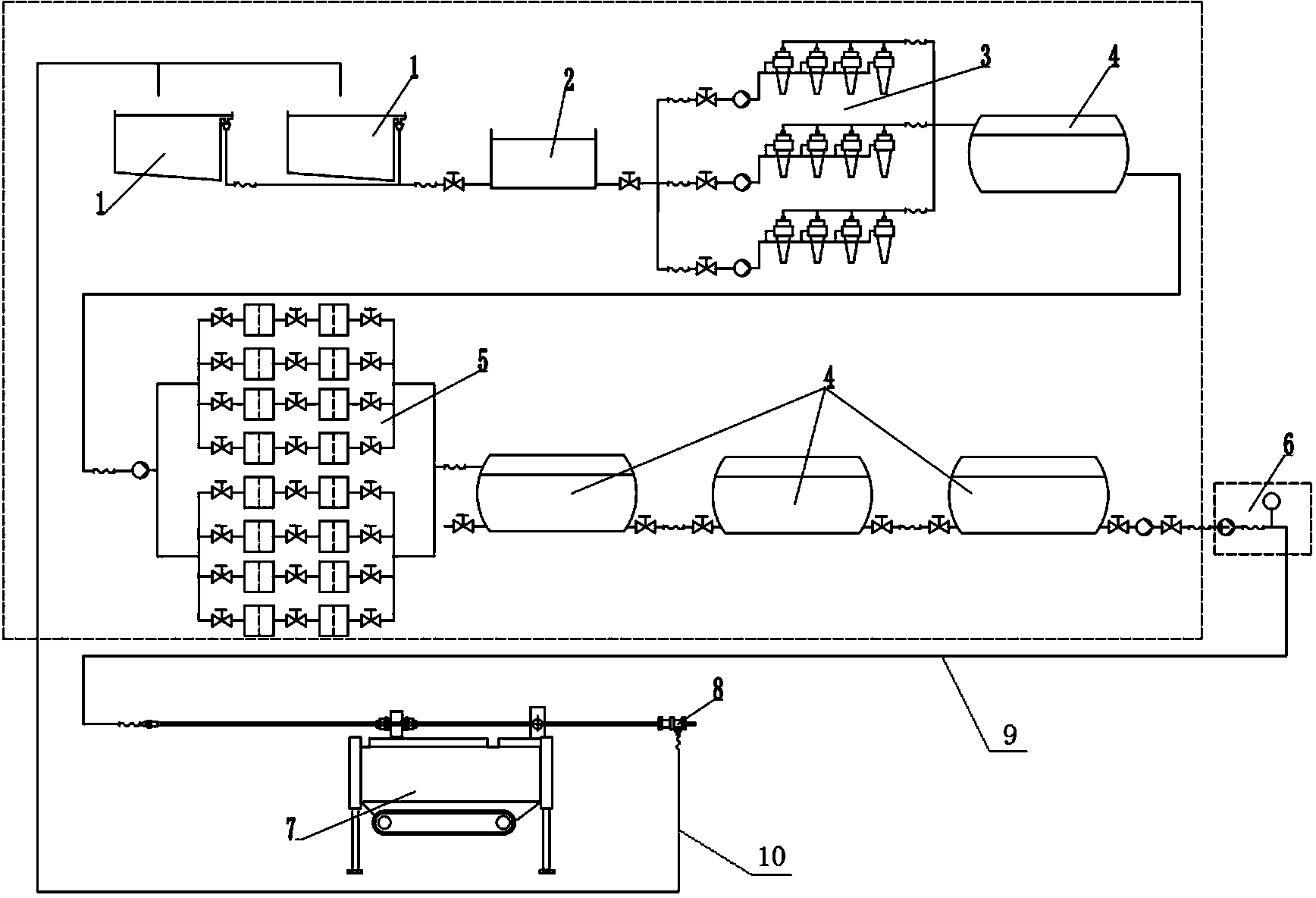

1.一种煤矿井下水平定向千米钻机水处理装置，其特征在于：包括沉淀池(1)、沉淀池(1)通过水管连接补偿箱(2)、补偿箱(2)通过水管连接旋流器(3)、旋流器(3)通过水管连接过滤站(5)、过滤站(5)通过水管连接清水箱(4)、清水箱(4)通过水管连接离心泵(6)，离心泵(6)通过进水管(9)连接封孔端(8)，封孔端(8)连接回水管(10)，回水管(10)连接沉淀池(1);沉淀池(1)、补偿箱(2)、旋流器(3)、过滤站(5)、清水箱(4)、离心泵(6)以及封孔端(8)通过进水管和回水管连城成一个封闭的水循环装置。
2.根据权利要求1所述的煤矿井下水平定向千米钻机水处理装置，其特征在于：所述的沉淀池(1)设有液压翻转装置。
3.根据权利要求1所述的煤矿井下水平定向千米钻机水处理装置，其特征在于：所述的补偿箱(2)内设有液位传感器。
4.根据权利要求1所述的煤矿井下水平定向千米钻机水处理装置，其特征在于：所述的旋流器(3)由一台离心泵和四台涡旋除尘器组成，旋流器(3)为三套，3套是平行并列的。
5.根据权利要求1所述的煤矿井下水平定向千米钻机水处理装置，其特征在于：过滤站(5)由一个离心泵、4个初过滤器和4个最终过滤器组成，过滤站(5)有两个。
6.根据权利要求1所述的煤矿井下水平定向千米钻机水处理装置，其特征在于：清水箱(4)为不锈钢圆柱形，上面带有排气阀，侧面设有液位显示窗和工作孔。
说明书
煤矿井下水平定向千米钻机水处理装置
技术领域
本实用新型涉及一种千米钻机配套装置，具体为一种煤矿井下水平定向千米钻机水处理装置。
背景技术
目前，水平定向千米钻机钻进是靠孔底马达来驱动的，而孔底马达是用一定压力的水来驱动的，所以钻机在打钻的过程中，需要源源不断的给钻机供水，但是废水从封孔端直接排到工作面，这种钻进方法存在以下问题：
1)排到工作面的废水，使周围环境恶化，影响工人身体健康。
2)废水流到水仓后，使用水泵排到地面，地面废水还需经过沉淀和处理才能排出，增加了排水的费用，间接降低了井下生产的效率，增加了开采的成本。
3)容易导致井下各种生产设备，设施腐蚀和锈蚀，使用寿命缩短。
4)当井下排水及时，容易造成局部停产。
发明内容
本实用新型为了解决钻机在打钻的过程中废水处理及循环利用的问题，提供了一种煤矿井下水平定向千米钻机水处理装置。
本实用新型的技术方案是，一种煤矿井下水平定向千米钻机水处理装置，包括沉淀池、沉淀池通过水管连接补偿箱、补偿箱通过水管连接旋流器、旋流器通过水管连接过滤站、过滤站通过水管连接清水箱、清水箱通过水管连接离心泵，离心泵通过进水管连接封孔端，封孔端连接回水管，回水管连接沉淀池，沉淀池、补偿箱、旋流器、过滤站、清水箱、离心泵以及封孔端通过进水管和回水管连城成一个封闭的水循环装置。
本实用新型所述的装置，使用中使废水从封孔端回收进入沉淀池，经过旋流器和过滤站的处理，然后通过离心泵进入主水路上，再通过钻机自带的水泵给钻机供水。该系统不仅能回收废水，还能冷却废水，再次通过钻机时起到给钻机回油管路降温的目的，本发明极大的排除了水的浪费，提高了钻机打钻效果。
本实用新型具有显著的有益效果：
1)环保效果明显：国内首台用于水平定向千米钻机的煤矿井下水处理系统，能最大限度的较少废水的产生，直接从源头上杜绝废水对工作面和地面环境的污染。避免因环境恶化导致工作中断和影响工人健康。
2)极大提高了打钻的自动化水平，相对于人工排水，减轻了作业人员的劳动强度。
3)降低了生产成本，采用水处理系统，即能保证打钻质量，又能节约水资源，水的损失率控制在10%以下。
4)能有效避免井下设备，设施腐蚀和锈蚀，延长使用寿命。
