申请日2014.11.17
公开(公告)日2015.05.13
IPC分类号C02F9/14
摘要

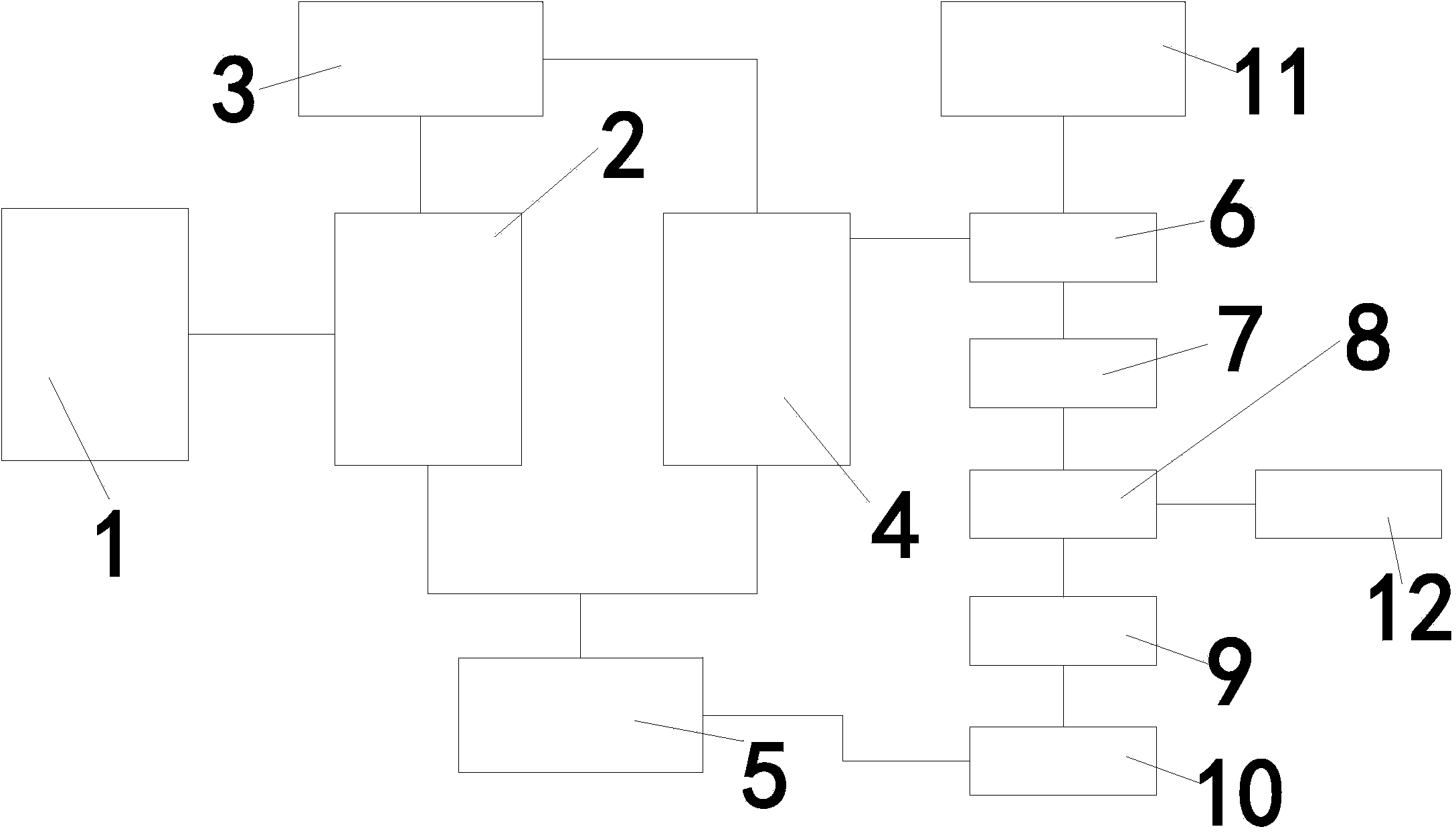

本实用新型公开了一种新型医院污水处理系统，包括化粪池，化粪池连接调节池，调节池上部设置气体消毒池，气体消毒池通过管道与好氧内循环反应池连接，调节池通过计量泵连接好氧内循环反应池，好氧内循环反应池内设置曝气装置及导流装置，好氧内循环反应池与沉淀池顶部连接，沉淀池底部呈倾斜设置，沉淀池底部上侧设有通孔，通孔下部设有离子交换吸附树脂柱，离子交换吸附树脂柱下方为消毒池，消毒池通过混合器与二氧化氯发生器连接，计量泵与二氧化氯发生器信号连接，沉淀池底部下侧设置污泥管，污泥管与污泥浓缩消毒池连接，消毒池与脱氯池连接。本实用新型具有结构简单、造价便宜、使用效果好、维护简单及有效过滤重金属物质等特点。
权利要求书
1.一种新型医院污水处理系统，其特征在于：包括化粪池，化粪池连接 调节池，调节池上部设置气体消毒池，气体消毒池通过管道与好氧内循环反 应池连接，调节池通过计量泵连接好氧内循环反应池，好氧内循环反应池内 设置曝气装置及导流装置，好氧内循环反应池与沉淀池顶部连接，沉淀池底 部呈倾斜设置，沉淀池底部上侧设有通孔，通孔下部设有离子交换吸附树脂 柱，离子交换吸附树脂柱下方为消毒池，消毒池通过混合器与二氧化氯发生 器连接，计量泵与二氧化氯发生器信号连接，沉淀池底部下侧设置污泥管， 污泥管与污泥浓缩消毒池连接，消毒池与脱氯池连接。
2.根据权利要求1所述的新型医院污水处理系统，其特征在于：所述调 节池内设有若干竖向隔板，竖向隔板一边与调节池连接、另一边留有通道; 与竖向隔板相邻的另一块隔板与调节池的另一边连接、一边留有通道;沿调 节池的进水管至出水管的水平方向依次设置的其余竖向隔板一端与调节池留 有通道，其余边与调节池连接，且该部分竖向隔板交错设置，使调节池内形 成矩形波式的水流通道。
3.根据权利要求2所述的新型医院污水处理系统，其特征在于：所述调 节池内设有提升泵。
4.根据权利要求1所述的新型医院污水处理系统，其特征在于：所述污 泥管与回流污泥泵连接，污泥浓缩消毒池与压滤机连接。
5.根据权利要求1所述的新型医院污水处理系统，其特征在于：所述导 流装置为导流筒或导流板。
6.根据权利要求1所述的新型医院污水处理系统，其特征在于：所述脱 氯池出水端设置余氯测量装置。
7.根据权利要求1所述的新型医院污水处理系统，其特征在于：所述气 体消毒池内设置紫外线灯。
8.根据权利要求1所述的新型医院污水处理系统，其特征在于：所述离 子交换吸附树脂柱的填料为用于吸附重金属的强酸性阳离子交换树脂。
说明书
一种新型医院污水处理系统
技术领域
本实用新型涉及医院污水处理技术，具体来说是一种新型医院污水处理 系统。
背景技术
医院污水中含有大量的病菌、病毒和寄生虫卵，一直是人民身体健康和社 会安定的隐患，造成了大量人身伤害和财产损失，医院污水和废气物的安全 处理与处置要求重新提到新的高度。
现有技术中处理医院污水一般采用加热消毒法或化学药剂法，化学药剂法 可采用漂白粉、石灰、氨水、液氯等，结合现有技术中的结构，存在以下技 术问题：
(1)、造价过高;
(2)、消毒效率较低;
(3)、结构不合理;
(4)、重金属物质无法过滤。
实用新型内容
本实用新型的目的在于克服以上现有技术存在的不足，提供了一种结构 简单、造价便宜、使用效果好、维护简单及有效过滤重金属物质的新型医院 污水处理系统。
为了达到上述目的，本实用新型采用以下技术方案：一种新型医院污水 处理系统，包括化粪池，化粪池连接调节池，调节池上部设置气体消毒池， 气体消毒池通过管道与好氧内循环反应池连接，调节池通过计量泵连接好氧 内循环反应池，好氧内循环反应池内设置曝气装置及导流装置，好氧内循环 反应池与沉淀池顶部连接，沉淀池底部呈倾斜设置，沉淀池底部上侧设有通 孔，通孔下部设有离子交换吸附树脂柱，离子交换吸附树脂柱下方为消毒池， 消毒池通过混合器与二氧化氯发生器连接，计量泵与二氧化氯发生器信号连 接，沉淀池底部下侧设置污泥管，污泥管与污泥浓缩消毒池连接，消毒池与 脱氯池连接。
所述调节池内设有若干竖向隔板，竖向隔板一边与调节池连接、另一边 留有通道;与竖向隔板相邻的另一块隔板与调节池的另一边连接、一边留有 通道;沿调节池的进水管至出水管的水平方向依次设置的其余竖向隔板一端 与调节池留有通道，其余边与调节池连接，且该部分竖向隔板交错设置，使 调节池内形成矩形波式的水流通道。
所述调节池内设有提升泵。
所述污泥管与回流污泥泵连接，污泥浓缩消毒池与压滤机连接。
所述导流装置为导流筒或导流板。
所述脱氯池出水端设置余氯测量装置。
所述气体消毒池内设置紫外线灯。
所述离子交换吸附树脂柱的填料为用于吸附重金属的强酸性阳离子交换 树脂。
本实用新型相对于现有技术，具有如下的优点及效果：
1、本实用新型包括化粪池，化粪池连接调节池，调节池上部设置气体消 毒池，气体消毒池通过管道与好氧内循环反应池连接，调节池通过计量泵连 接好氧内循环反应池，好氧内循环反应池内设置曝气装置及导流装置，好氧 内循环反应池与沉淀池顶部连接，沉淀池底部呈倾斜设置，沉淀池底部上侧 设有通孔，通孔下部设有离子交换吸附树脂柱，离子交换吸附树脂柱下方为 消毒池，消毒池通过混合器与二氧化氯发生器连接，计量泵与二氧化氯发生 器信号连接，沉淀池底部下侧设置污泥管，污泥管与污泥浓缩消毒池连接， 消毒池与脱氯池连接，具有结构简单、造价便宜、使用效果好、维护简单及 有效过滤重金属物质等特点。
2、本实用新型中的离子交换吸附树脂柱，可以有效过滤重金属物质，污 染减小。
3、本实用新型中的好氧内循环反应池内设置曝气装置及导流装置，可以 使效率及效果大大提高。
4、本实用新型中的计量泵与二氧化氯发生器信号连接，二氧化氯发生器 可以根据计量泵的信号，按需要进行投放量。
5、本实用新型中的调节池内设有若干竖向隔板，竖向隔板一边与调节池 连接、另一边留有通道;与竖向隔板相邻的另一块隔板与调节池的另一边连 接、一边留有通道;沿调节池的进水管至出水管的水平方向依次设置的其余 竖向隔板一端与调节池留有通道，其余边与调节池连接，且该部分竖向隔板 交错设置，使调节池内形成矩形波式的水流通道，使用效果好。
6、本实用新型中的脱氯池出水端设置余氯测量装置，可以连接计算器， 实时监控出水排放情况。
