申请日2014.11.17
公开(公告)日2015.06.24
IPC分类号E03D5/10; E02D31/00
摘要
本实用新型涉及一种应用于石油化工行业污水池的防渗结构，设置在污水池的底面及侧壁上，自外向内依次为外层混凝土板、丙纶短纤无纺布(4)、内部防渗层及压实土层(9)，外层混凝土板为自外向内依次设置的水泥砂浆抹面(1)、混凝土预制块(2)、水泥砂浆找平层(3)，内部防渗层为自外向内依次设置的HDPE主防渗膜(5)、复合土工排水网(6)、HDPE防渗膜(7)、GCL膨润土防水毯(8)。与现有技术相比，本实用新型具有结构简单、施工方便、造价低的优点等优点。
权利要求书

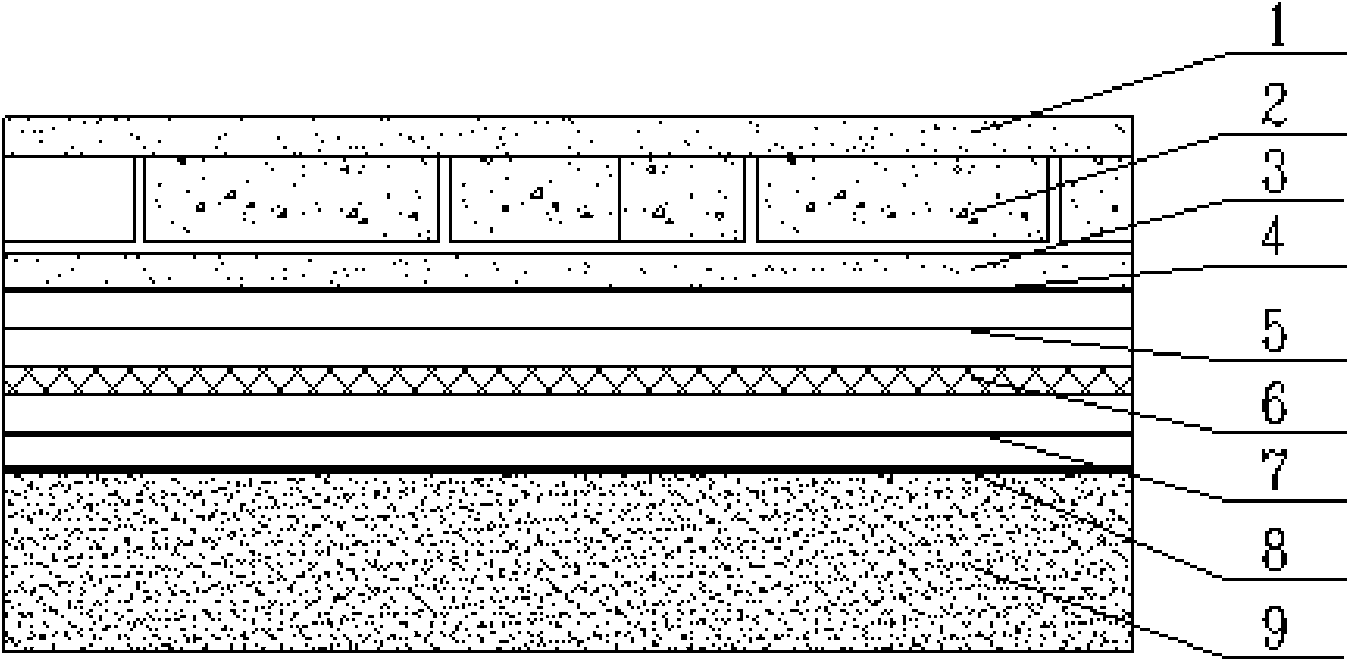

1.一种应用于石油化工行业污水池的防渗结构，设置在污水池的底面及侧壁上，其特征在于，该防渗结构自外向内依次为外层混凝土板、丙纶短纤无纺布(4)、内部防渗层及压实土层(9)，
所述的外层混凝土板为自外向内依次设置的水泥砂浆抹面(1)、混凝土预制块(2)、水泥砂浆找平层(3)，
所述的内部防渗层为自外向内依次设置的HDPE主防渗膜(5)、复合土工排水网(6)、HDPE防渗膜(7)、GCL膨润土防水毯(8);
应用在污水池侧壁的HDPE主防渗膜(5)和HDPE防渗膜(7)为双糙面结构，应用在污水池底面的HDPE主防渗膜(5)和HDPE防渗膜(7)为双光面结构。
2.根据权利要求1所述的一种应用于石油化工行业污水池的防渗结构，其特征在于，所述的混凝土预制块(2)采用C30混凝土。
3.根据权利要求1所述的一种应用于石油化工行业污水池的防渗结构，其特征在于，所述的丙纶短纤无纺布(4)为外层混凝土板与内部防渗层之间的隔离层。
4.根据权利要求1所述的一种应用于石油化工行业污水池的防渗结构，其特征在于，所述的压实土层(9)的压实系数不小于0.94。
说明书
一种应用于石油化工行业污水池的防渗结构
技术领域
本实用新型涉及一种防渗结构，尤其是涉及一种应用于石油化工行业污水池 的防渗结构。
背景技术
近年来，石化行业由各种原因引发的污染物泄露导致周边地下水环境污染，给 环境安全造成了严重威胁。由于石化项目中各类污水池对周边地下水有较大的污染 风险，且地下水污染后治理难度大、时间长、费用高。所以对石化项目中各类污水 池的防渗处理尤为重要。
当水池池深范围内无地下水且场地土质较好时，传统做法采用抗渗钢筋混凝土 池壁板及底板，有时还需涂刷防腐涂料。中国专利CN101979781A公开了石油钻 井废弃泥浆固化池构筑方法，涉及石油天然气勘探钻井污染治理技术领域，其方案为： 现场开挖固化池，池壁斜度为45°-60°，池高2.0-2.5m，池底采用黏土-无纺土工布-高密 度聚乙烯土工膜-无纺土工布进行防渗，将无纺土工布-高密度聚乙烯土工膜-无纺土 工布一直包裹固体废物到顶部，顶部用C20混凝土封盖以保证固化体不外渗。该专 利所述固化池目的在于将废弃泥浆封闭固化一次性使用，不能满足石油化工企业对 含油污水多次收集后统一处理的需求。本实用新型用于污水暂时存储后对其进行二 次处理，可多次利用。
实用新型内容
本实用新型的目的就是为了克服上述现有技术存在的缺陷而提供一种应用于 石油化工行业污水池的防渗结构，保护地下水环境。
本实用新型的目的可以通过以下技术方案来实现：
一种应用于石油化工行业污水池的防渗结构，设置在污水池的底面及侧壁上， 该防渗结构自外向内依次为外层混凝土板、丙纶短纤无纺布、内部防渗层及压实土 层，
所述的外层混凝土板为自外向内依次设置的水泥砂浆抹面、混凝土预制块、水 泥砂浆找平层，
所述的内部防渗层为自外向内依次设置的HDPE主防渗膜、复合土工排水网、 HDPE防渗膜、GCL膨润土防水毯。
优选的，混凝土预制块采用C30混凝土。
优选的，应用在污水池侧壁的HDPE主防渗膜和HDPE防渗膜为双糙面结构， 应用在污水池底面的HDPE主防渗膜和HDPE防渗膜为双光面结构。
优选的，丙纶短纤无纺布为外层混凝土板与内部防渗层之间的隔离层。
优选的，压实土层的压实系数不小于0.94。
传统的污水池做法为钢筋混凝土结构，施工需要进行开挖、绑扎、支模、浇 筑、回填等多道工序，施工周期较长且造价较高。与传统技术相比，本实用新型仅 进行开挖夯实后便可铺设防渗结构，具有结构简单、施工方便、造价低的优点。
