申请日2014.08.27
公开(公告)日2015.02.04
IPC分类号F04D29/70
摘要
本实用新型涉及污水处理领域，具体地讲就是一种污水处理水泵防堵塞系统。包括水泵，水泵通过污水管道与底阀连接，其特征在于：在高于筛网防护单元的位置设置反冲洗系统;污水管道穿过筛网保护单元，底阀在筛网保护单元的底部;筛网保护单元的筛网材质采用PP筛网，孔径为2mm。本专利采用PP材质、孔径2mm的筛网对污水处理前段收集部分进行过滤，提高了过滤效果。水箱的配置利用重力作用定期对筛网部分进行反冲洗。整个系统无动力，无人值守，具有明显的经济效益。本实用新型连续运转时间长。PP材质的筛网,转动部件重量轻,因此轴承上承受的载荷(径向)相对较小,寿命比一般筛网堵塞系统要长得多。本实用新型结构紧凑、占地面积小。排污泵筛网由于潜入液下工作,因此可直接安装于污水池内,无需建造专门的泵房用来安装泵及电机,可以节省大量的土地及基建费用。本实用新型不存在汽蚀破坏及灌引水等问题。
权利要求书
1.一种污水处理水泵防堵塞系统，包括水泵，水泵通过污水管道与底阀连接，其特征在于：在高于筛网防护单元的位置设置反冲洗系统;污水管道穿过筛网保护单元，底阀在筛网保护单元的底部;筛网保护单元的筛网材质采用PP筛网，孔径为2mm。
2.根据权利要求1所述的污水处理水泵防堵塞系统，其特征在于：反冲洗系统包括反冲洗水箱，水箱设置有具有弹簧调节功能的开闭路阀门，该阀门通过引流管道与筛网保护单元连接;反冲洗水箱顶部设置有入水口，其一侧设置有液面控制阀。
3.根据权利要求1或2所述的污水处理水泵防堵塞系统，其特征在于：所述的筛网保护单元包括筛网壳体，呈正方体结构，在筛网保护单元的内部高度1/3-1/2的位置设置固定横梁，固定横梁和污水管之间设置固定杆，固定杆与固定横梁之间的夹角为45°-60°之间。
4.根据权利要求1所述的污水处理水泵防堵塞系统，其特征在于：所述底阀的阀盖上有多个进水口和加强筋。
5.根据权利要求2所述的污水处理水泵防堵塞系统，其特征在于：所述的筛网壳体的边长在0.2-1米。
说明书
一种污水处理水泵防堵塞系统
技术领域
本实用新型涉及污水处理领域，具体地讲就是一种污水处理水泵防堵塞系统。
背景技术
在污水处理实际运行过程中，由于格栅或筛网实际处置颗粒物过程中的问题，使水泵在抽水时容易将水中的沙石土渣或水中的悬浮物等一起吸入水泵，当水泵被沙石土渣卡死堵塞时，会造成水泵性能下降，上水量不足，严重时可能因泵无水运行造成水泵损坏。
无堵塞排污泵是引进国外高效节能无堵塞排污泵和国内技术力量研制而成，各项性能指标均达到国外同类产品技术水平，由于采用独特的单通道叶轮，动密封采用两组特殊材料的硬质合金机械密封装置，具有无堵塞;经久耐用、型线准确，使用维修方便，效率高，节能显著。但是价格偏高，经济效益不明显，从而影响在污水处理系统中大量使用。
目前一般通过人工清理水泵吸水口周围淤积的杂物以减少对水泵防护罩的堵塞，但对于一些恶劣环境下，是无法进行人工清理，即使采用人工清理，劳动强度也太大，且难以达到清理效果。
发明内容
本发明的目的之一是利用重力作用对筛网防护进行反冲洗，防止砂石等小颗粒被吸进水泵引起二次堵塞的问题。
本发明的目的之二是防止底阀抽水时将水中的砂石土渣等悬浮物吸进水泵造成水泵损坏。

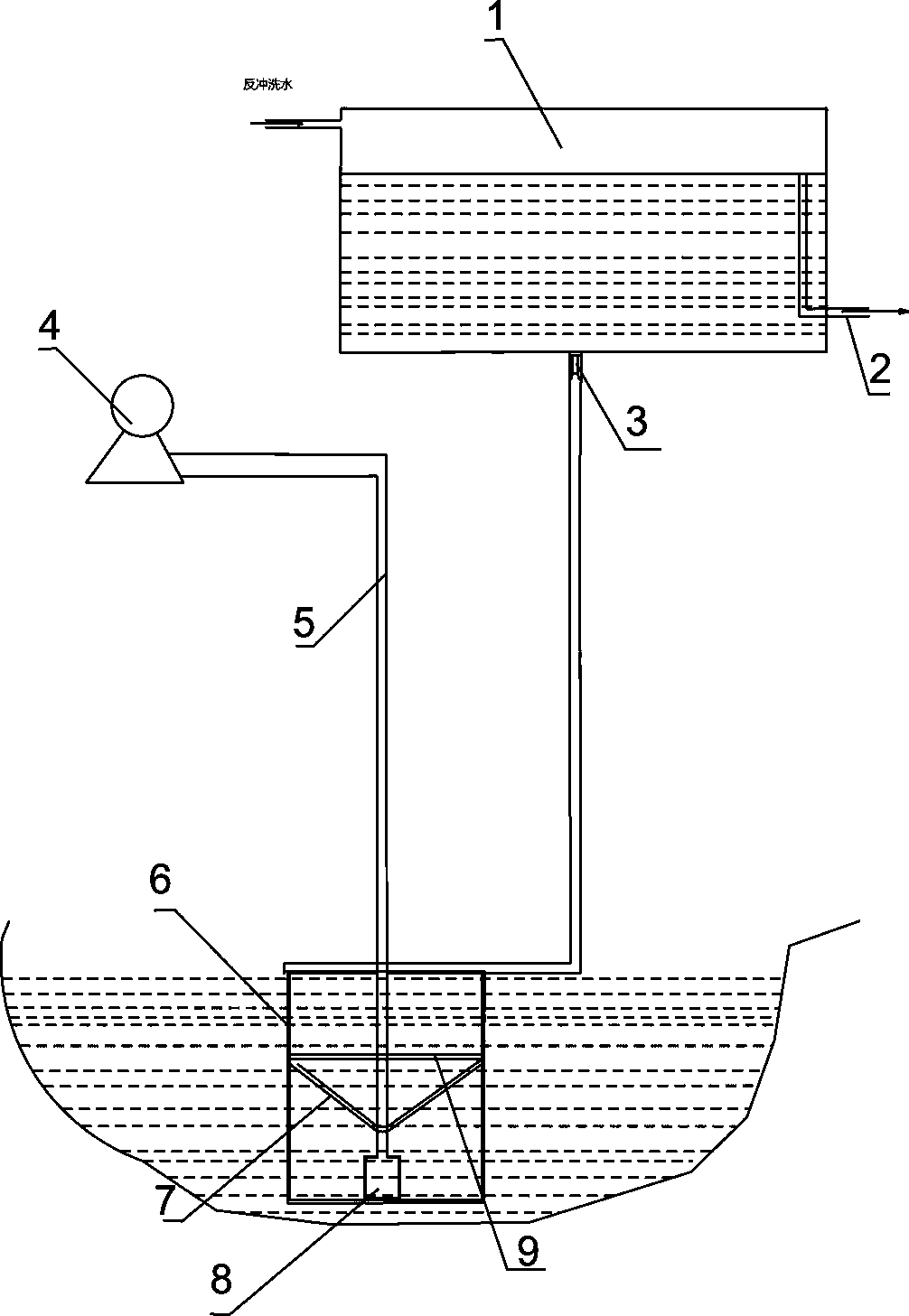

本发明为达到上述目的，提供了一种污水处理水泵防堵塞系统，采取的技术方案是：包括水泵，水泵通过污水管道与底阀连接，其特征在于：在高于筛网防护单元的位置设置反冲洗系统;污水管道穿过筛网保护单元，底阀在筛网保护单元的底部;筛网保护单元的筛网材质采用PP筛网，孔径为2mm。
所述的反冲洗系统包括反冲洗水箱，水箱设置有具有弹簧调节功能的开闭路阀门，该阀门通过引流管道与筛网保护单元连接;反冲洗水箱顶部设置有入水口，其一侧设置有液面控制阀。
所述的筛网保护单元包括筛网壳体，呈正方体结构，在筛网保护单元的内部高度1/3-1/2的位置设置固定横梁，固定横梁和污水管之间设置固定杆，固定杆与固定横梁之间的夹角为45°-60°之间。
所述底阀的阀盖上有很多个进水口和加强筋。
所述的筛网壳体的边长在0.2-1米。
本专利采用PP材质、孔径2mm的筛网对污水处理前段收集部分进行过滤，提高了过滤效果。水箱的配置利用重力作用定期对筛网部分进行反冲洗。整个系统无动力，无人值守，具有明显的经济效益。本实用新型连续运转时间长。PP材质的筛网,转动部件重量轻,因此轴承上承受的载荷(径向)相对较小,寿命比一般筛网堵塞系统要长得多。本实用新型结构紧凑、占地面积小。排污泵筛网由于潜入液下工作,因此可直接安装于污水池内,无需建造专门的泵房用来安装泵及电机,可以节省大量的土地及基建费用。本实用新型不存在汽蚀破坏及灌引水等问题。
