申请日2014.11.17
公开(公告)日2015.04.22
IPC分类号C02F3/08
摘要
本实用新型提出了一种低噪高效污水处理好氧系统，包括好氧池，所述好氧池内设有潜水式曝气机和悬浮填料，所述潜水式曝气机上设有进气管，所述进气管上设有消声器。本实用新型通过潜水式曝气机放置于池底来曝气，其安装方便，节省占地，运行时在污水的隔离下噪声很低;通过悬浮填料依靠重力悬浮于好氧池中，可直接投放，无须固定，易挂膜;通过进气管上的消音器可以降低进气管进气的噪音;从而使好氧系统达到低噪高效的效果。
权利要求书
1.一种低噪高效污水处理好氧系统，其特征在于，包括好氧池，所述好氧 池内设有潜水式曝气机和悬浮填料，所述潜水式曝气机上设有进气管，所述进 气管上设有消声器。
2.根据权利要求1所述的低噪高效污水处理好氧系统，其特征在于，所述 好氧池一侧设有进水口，另一侧设有出水口。
3.根据权利要求1所述的低噪高效污水处理好氧系统，其特征在于，所述 潜水式曝气机设于所述氧化池底部中间。
4.根据权利要求2所述的低噪高效污水处理好氧系统，其特征在于，所述 好氧池内设有与所述出水口连接的溢流堰。
5.根据权利要求3所述的低噪高效污水处理好氧系统，其特征在于，所述 溢流堰上插设有拦网。
6.根据权利要求1所述的低噪高效污水处理好氧系统，其特征在于，所述 悬浮填料为多孔旋转球型悬浮填料。
7.根据权利要求5所述的低噪高效污水处理好氧系统，其特征在于，所述 多孔旋转球型悬浮填料的直径大小为D：80mm≤D≤100mm。
8.根据权利要求1所述的低噪高效污水处理好氧系统，其特征在于，所述 悬浮填料的材质为聚丙烯。
9.根据权利要求1所述的低噪高效污水处理好氧系统，其特征在于，所述 好氧池底部设有排泥口。
说明书
一种低噪高效污水处理好氧系统
技术领域
本实用新型涉及环保污水处理净化技术领域，特别是指一种低噪高效污水 处理好氧系统。
背景技术
曝气系统和填料是废水处理好氧系统中常备的环节。在污水治理工艺中， 使用一定的方法和设备，向污水中强制加入空气，使池内污水与空气接触充氧， 并搅动液体，加速空气中的氧气向液体中的转移，防止池内悬浮体下沉，加强 池内有机物与固定填料中微生物及溶解氧的接触，对污水中有机物进行氧化分 解，这种向污水中强制增氧的设备称为曝气设备，而微生物所栖息的场所成为 填料。
传统的曝气系统采用鼓风曝气和固定填料：是使用具有一定风量和压力的 曝气风机利用连接输送管道，将空气通过扩散曝气器强制加入到液体中，使池 内液体与空气充分接触，让栖息于填料上的微生物得以降解有机物。这种好氧 系统需要有鼓风机以及相应的噪声隔离间、曝气管和曝气盘等释放系统造成整 套装置，还有固定填料所需要的支撑件，造成噪声大、管网较复杂、占地面积 大、能耗较高，安装和维护不便。
实用新型内容
本实用新型提出一种低噪高效污水处理好氧系统，解决了现有技术中噪音 大、效率低的问题。
本实用新型的技术方案是这样实现的：

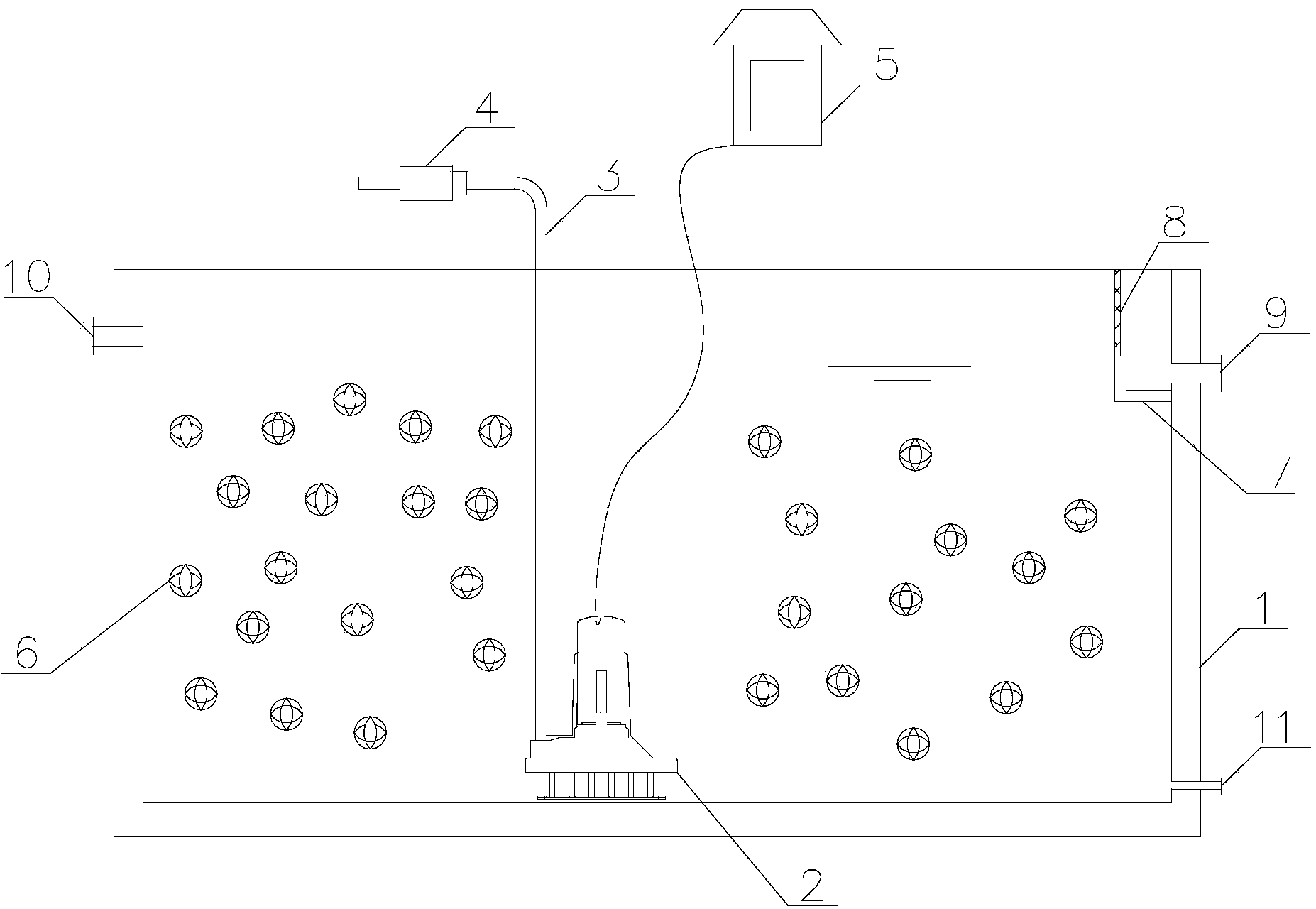

一种低噪高效污水处理好氧系统，包括好氧池，所述好氧池内设有潜水式 曝气机和悬浮填料，所述潜水式曝气机上设有进气管，所述进气管上设有消声 器。
进一步地，所述好氧池一侧设有进水口，另一侧设有出水口。
进一步的，所述潜水式曝气机设于所述氧化池底部中间。
进一步地，所述好氧池内设有与所述出水口连接的溢流堰。
进一步地，所述溢流堰上插设有拦网。
进一步地，所述悬浮填料为多孔旋转球型悬浮填料。
进一步地，所述多孔旋转球型悬浮填料的直径大小为D：80mm≤D≤ 100mm。
进一步地，所述悬浮填料的材质为聚丙烯。
进一步地，所述好氧池底部设有排泥口。
实施本实用新型的有益效果有：
本实用新型通过潜水式曝气机放置于池底来曝气，其安装方便，节省占地， 运行时在污水的隔离下噪声很低;通过悬浮填料依靠重力悬浮于好氧池中，可 直接投放，无须固定，易挂膜;通过进气管上的消音器可以降低进气管进气的 噪音;从而使好氧系统达到低噪高效的效果。
