申请日2014.08.27
公开(公告)日2015.01.07
IPC分类号E03F5/10
摘要
本实用新型公开了一种适用于规模化畜禽场的防渗污水贮存池。其池底和池壁结构为：最底层是素混凝土垫层，在素混凝土垫层上设HPDE防渗膜，在HPDE防渗膜上设混凝土砌块层;防渗污水贮存池进水口设置细格栅，出水口设置可控排水管道和泵站;该防渗污水贮存池四周高出地面一定高度。本实用新型适用于规模化畜禽场的防渗污水贮存池，其防渗效果可以达到钢筋混凝土池体防渗要求，尤其在南方平原河网地区，通过“素混凝土垫层+HPDE防渗膜+混凝土砌块”的防渗结构设计，可有效防止地下水位上升引起的“鼓包”问题，且可有效保护防渗膜，大大延长其使用寿命，杜绝污水侧渗、下渗引起河道、地下水质污染，具有良好的推广应用价值。
权利要求书
1.一种适用于规模化畜禽场的防渗污水贮存池，其特征在于：其池底和池 壁结构为：最底层是素混凝土垫层，在素混凝土垫层上设HPDE防渗膜，在HPDE 防渗膜上设混凝土砌块层。
2.如权利要求1所述的适用于规模化畜禽场的防渗污水贮存池，其特征在 于，所述防渗污水贮存池进水口设置细格栅，出水口设置可控排水管道和泵站。
3.如权利要求1或2所述的适用于规模化畜禽场的防渗污水贮存池，其特 征在于，池壁上的HPDE防渗膜是粘合在素混凝土垫层上的。
4.如权利要求1或2所述的适用于规模化畜禽场的防渗污水贮存池，其特 征在于，该防渗污水贮存池为矩形池，池体容积不低于1000立方米，有效水深 不低于1.5米。
5.如权利要求1或2所述的适用于规模化畜禽场的防渗污水贮存池，其特 征在于，该防渗污水贮存池四周高出地面200mm以上。
6.如权利要求1或2所述的适用于规模化畜禽场的防渗污水贮存池，其特 征在于，该防渗污水贮存池四周设有镀锌栏杆。
7.如权利要求5所述的适用于规模化畜禽场的防渗污水贮存池，其特征在 于，该防渗污水贮存池地上部分砌有一圈侧立的混凝土砌块，高度200mm，HPDE 防渗膜上端有200mm伸入混凝土砌块之间。
8.如权利要求1或2所述的适用于规模化畜禽场的防渗污水贮存池，其特 征在于，所述素混凝土垫层为100mm厚C10素混凝土垫层。
9.如权利要求1或2所述的适用于规模化畜禽场的防渗污水贮存池，其特 征在于，所述HPDE防渗膜为0.75mm HPDE防渗膜。
10.如权利要求1或2所述的适用于规模化畜禽场的防渗污水贮存池，其特 征在于，所述混凝土砌块层的底层是30mm厚M10水泥砂浆，中层是用Mb5 专用砂浆砌筑的混凝土砌块，表层是20mm厚砂浆。
说明书
一种适用于规模化畜禽场的防渗污水贮存池
技术领域
本实用新型属于畜禽规模养殖污染防治技术领域，具体涉及一种适用于南方平 原河网地区规模化畜禽养殖场或养殖小区的防渗污水贮存池。
背景技术
根据2010年2月发布的《第一次全国污染源普查公报》，我国农业源(种植业、 畜禽养殖业和水产养殖业)化学需氧量(COD)和氨氮(NH3-N)排放量在污染物排 放总量中分别占44%和57%。其中，畜禽养殖业COD和NH3-N排放量占农业源排放总 量的96%和44%。因此，国务院在《“十二五”节能减排综合性工作方案》(国发[2011]26 号)中首次将农业纳入主要污染物总量减排控制范围，尤其将规模化畜禽场污染治 理作为重中之重，要求规模化畜禽场和养殖小区配套建设废弃物贮存、处理设施， 并鼓励采用以生态还田为主的资源化循环利用方式消纳畜禽废弃物。
《“十二五”主要污染物总量减排核算细则》(环发[2011]148号)明确了规模化 畜禽场污水/尿液采用农业利用方式，应建有固定防渗污水/尿液贮存池，容积应能容 纳2个月以上的污水/尿液产生量。而我国大多数规模化畜禽场污水贮存池不具有防 渗功能，构造类型多为土质，或仅在四周建有池壁护岸(池底仍为土质)。在南方平 原河网地区，该种储存方式导致污水通过下渗污染地下水的问题特别突出。因此， 在“十二五”期间及今后较长一段时期，该类型污水贮存池要逐步改造为具有防渗 功能的储存设施，而目前改造方法主要有两种：(1)改造为钢筋混凝土贮存池，优 点为防渗效果好、使用寿命长，但工程一次性投资大，且今后改扩建成本高;(2) 直接铺设防渗膜，优点为工程一次性投资小，对后续改扩建施工影响程度小，但使 用寿命短，且使用过程中防渗膜容易产生“鼓包”、破裂等问题，在地下水位较浅的 南方河网地区使用具有一定的局限性。
实用新型内容
本实用新型的目的在于：结合目前规模化畜禽养殖场或养殖小区污水贮存池建 设现状，针对传统防渗改造方式中涉及的工程造价和防渗效果等要求，提供一种符 合结构强度要求、投资相对经济合理、使用寿命长的防渗污水贮存池。
本实用新型的构思：国家“十二五”农业源污染减排形势严峻，尤其在我国太 湖流域等南方平原河网地区，雨量充沛、河网密布，丰水期地下水位最浅可至0.5m， 畜禽污水储存不当极易造成周边水体环境污染，在该地区规模化畜禽场污水贮存池 要逐步改造为具有防渗功能的储存设施。本实用新型结合传统防渗改造方式，在前 人研究的基础上，将HPDE防渗膜应用于污水贮存池新、改建中，并根据工程力学 特征改进施工工艺，利用混凝土垫层、HPDE防渗膜和砌块的协同承压作用达到池 体结构稳定和完全防渗的双重目的，进而大大延长使用寿命，为污水储存后真正实 现还田利用提供技术保障。
本实用新型的技术方案如下：

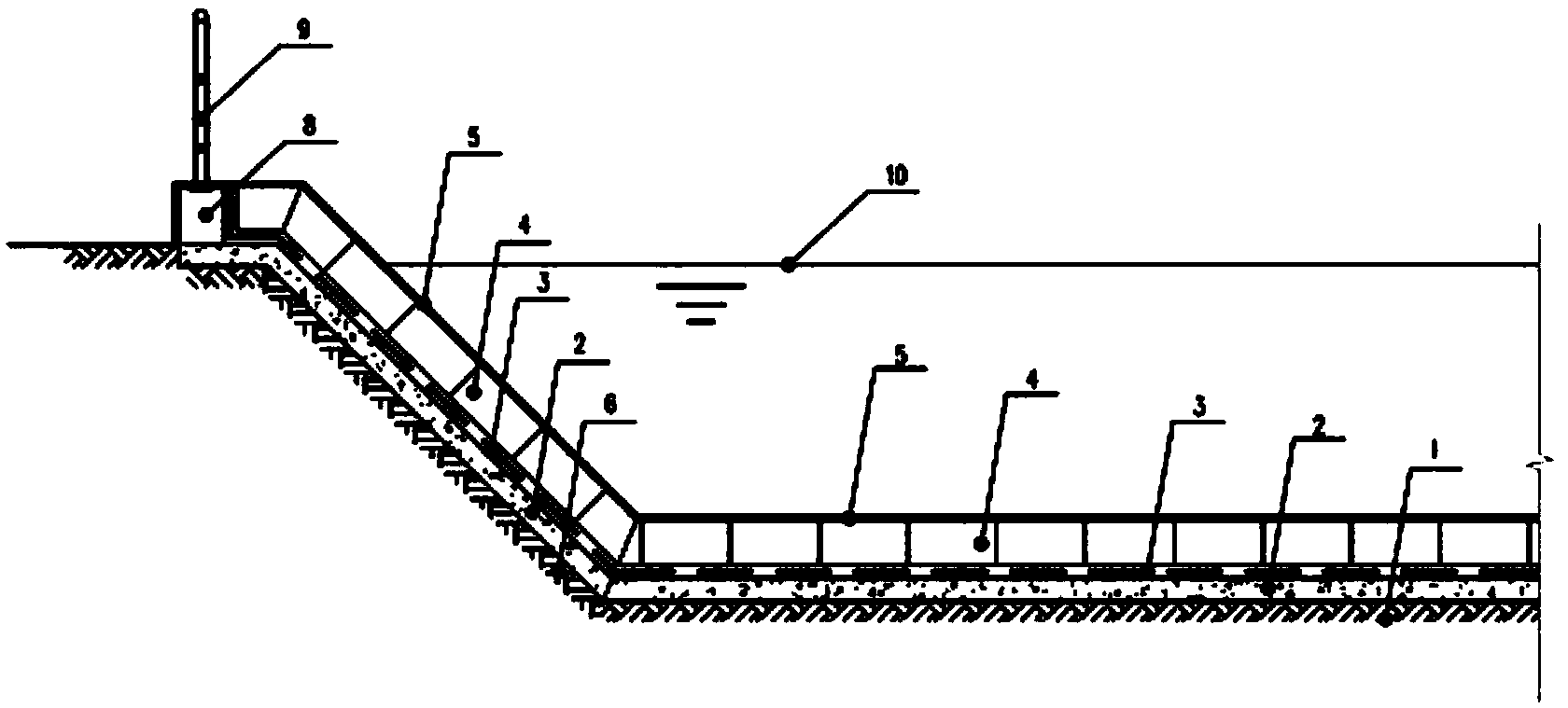

一种适用于规模化畜禽场的防渗污水贮存池，其池底和池壁结构为：最底层是 素混凝土垫层，在素混凝土垫层上设HPDE防渗膜，在HPDE防渗膜上设混凝土砌 块层。
优选方案：池壁上的HPDE防渗膜是粘合在素混凝土垫层上的。
本实用新型一种适用于南方平原河网地区规模化畜禽场的防渗污水贮存池，主 要用于旧池子改造，新建污水贮存池亦可参考执行。贮存池池底和池壁采用“同步施 工、一次成型”的建造工艺，防渗结构采用“素混凝土垫层+HPDE防渗膜+混凝土砌 块”的改造工艺，以达到污水不能下渗污染地下水的目的，混凝土砌块盖压可有效地 保护防渗膜，防治破裂、老化等问题;贮存池四周高出地面一定高度(200mm以上)， 防止地表径流进入，并设有镀锌栏杆，确保使用安全。另外，可根据实际情况，设 置进、排水管路和泵站等辅助设施。
该种污水贮存池防渗改造适用范围：池体容积一般不低于1000立方米，有效水 深不低于1.5米，以矩形池为宜。
池壁防渗方式：对于旧土质贮存池改造，在原池壁基础土层夯实的基础上新增 100mm厚C10素混凝土垫层，粘合0.75mm HPDE防渗膜，铺设一层390mm×190 mm×190mm Mu混凝土砌块。对于四周建有池壁护岸的贮存池改造，在原有钢筋土 护岸接触面打毛后，粘合0.75mm HPDE防渗膜，后铺设一层390mm×190mm×190 mm Mu混凝土砌块。
池底防渗方式：挖深至老土层后，新增100mm厚C10素混凝土垫层，铺设0.75mm HPDE防渗膜，铺设一层390mm×190mm×190mm Mu混凝土砌块。
混凝土砌块盖压方式：Mb5专用砂浆砌筑，底部M10水泥砂浆30mm座浆，上 部20mm厚砂浆抹面。即：所述混凝土砌块层的底层是30mm厚M10水泥砂浆(座 浆)，中层是用Mb5专用砂浆砌筑的混凝土砌块，表层是20mm厚砂浆。
贮存池地上部分边缘改造方式：在常规地坪硬化处理后，砌筑侧立的 390mm×190mm×190mm Mu混凝土砌块作为防径流进入阻挡设施，高度200mm， HPDE防渗膜上端有一部分(200mm左右)伸入混凝土砌块之间。
贮存池进水口可设置细格栅，出水口设置可控排水管道和泵站;格栅置于贮存 池进水口，过滤杂草、粪渣等杂物;排水管道和泵站选型和位置设计则可根据畜禽 场农田布局和实际需肥情况合理设置。
本实用新型可用于新建或对仅建有池壁护岸的贮存池改造，通过增设“素混凝土 垫层+HPDE防渗膜+混凝土砌块”防渗层，使其在较低的工程投资下具备防渗功能。 按池容计，该种防渗改造成本约220元/立方米。而钢筋混凝土贮存池造价约550～ 650元/立方米(不含清淤、外运、回填等)，本实用新型涉及的防渗污水贮存池防渗 改造成本可节省一次性投资的60-66%，使用寿命可达15年以上，远高于采用直接 铺设防渗膜的贮存池使用寿命(5～7年)。
本实用新型的有益效果：
本实用新型一种适用于规模化畜禽场的防渗污水贮存池，其防渗效果可以达到 钢筋混凝土池体防渗要求，尤其在南方平原河网地区，通过“素混凝土垫层+HPDE 防渗膜+混凝土砌块”的防渗结构设计，可有效防止地下水位上升引起的“鼓包”问题， 且可有效保护防渗膜，大大延长其使用寿命，杜绝污水侧渗、下渗引起河道、地下 水质污染，具有良好的推广应用价值。
