申请日2014.08.27
公开(公告)日2014.12.31
IPC分类号E03F5/22
摘要
本实用新型涉及一种全自动粉碎型污水提升器，包括箱体，所述箱体的右侧上端和左侧下端分别设有进水管道和出水管道，出水管道的进水端连接有粉碎型排污泵，所述粉碎型排污泵与设置于所述箱体上的控制器连接，并且，所述粉碎型排污泵与所述进水管道之间设有隔离层和水位线，水位线上设有液位检测器一和液位检测器二，液位检测器一在液位检测器二的上端，所述液位检测器一和液位检测器二均与控制器相连接。本实用新型的有益效果为：有效的防止了污水抽取时出现管道堵塞的现象发生，进而有效的保证了污水提升装置的安全性，延长了污水提升装置的使用寿命。
权利要求书

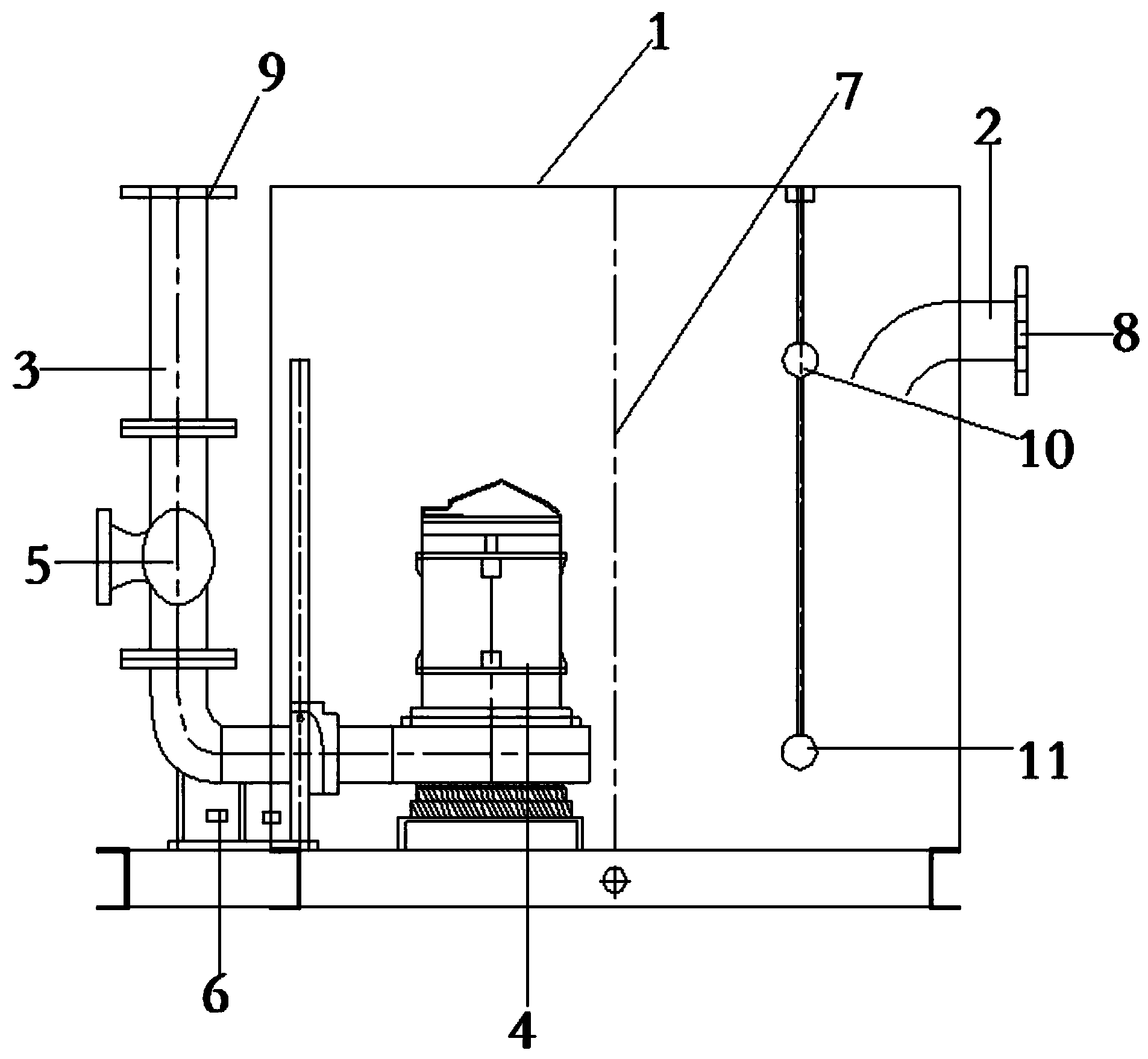

1.一种全自动粉碎型污水提升器，包括箱体(1)，所述箱体(1)的右侧上端和左侧下端分别设有进水管道(2)和出水管道(3)，其特征在于：所述出水管道(3)的进水端连接有粉碎型排污泵(4)，所述粉碎型排污泵(4)与设置于所述箱体(1)上的控制器连接，并且，所述粉碎型排污泵(4)与所述进水管道(2)之间设有隔离层(7)，所述隔离层(7)与所述进水管道(2)之间设有水位线，所述水位线上设有液位检测器一(10)和液位检测器二(11)，所述液位检测器一(10)在所述液位检测器二(11)的上端，所述液位检测器一(10)和液位检测器二(11)均与控制器相连接。
2.根据权利要求1所述的全自动粉碎型污水提升器，其特征在于：所述出水管道(3)的进水端通过自动耦合装置(6)连接所述粉碎型排污泵(4)。
3.根据权利要求1所述的全自动粉碎型污水提升器，其特征在于：所述出水管道(3)上设有至少一个止回阀(5)。
4.根据权利要求3所述的全自动粉碎型污水提升器，其特征在于：所述止回阀(5)为旋启式止回阀。
5.根据权利要求1至4中任意一项所述的全自动粉碎型污水提升器，其特征在于：所述进水管道(2)的进水口端设有法兰一(8)。
6.根据权利要求1至4中任意一项所述的全自动粉碎型污水提升器，其特征在于：所述出水管道(3)的出水口端设有法兰二(9)。
7.根据权利要求1至4中任意一项所述的全自动粉碎型污水提升器，其特征在于：所述粉碎型排污泵(4)的数量为两台。
8.根据权利要求1至4中任意一项所述的全自动粉碎型污水提升器，其特征在于：所述进水管道(2)和出水管道(3)的材质均为不锈钢。
说明书
全自动粉碎型污水提升器
技术领域
本实用新型涉及污水处理技术领域，具体来说，涉及一种全自动粉碎型污水提升器。
背景技术
目前，随着人们生活水平的提高，对生活品质要求也越来越高，而现在地下车库、地下商场、地铁站、高档小区等场所的污水不能进行收集，并且也不能依靠其重力自动流至市政排污管，因此对于污水处理的问题已经引起了人们高度的关注。
现有技术中常见的污水处理装置都是采用提升泵直接提升污水，应用这种污水提升泵直接抽取污水存在以下问题：由于管道中常会吸入空气及污水过少引起提升泵经常进行空载运行，这样不仅影响提升泵正常的工作，也大大的减少了提升泵的使用寿命，并且抽取的生活污水中含有大量颗粒大的杂物及易缠绕纤维物，很容易使得提升泵及管道堵塞，进而烧坏电机，使得整个装置无法正常运转。
实用新型内容
本实用新型的目的是提供一种全自动粉碎型污水提升器，以克服目前现有技术存在的以上不足。
本实用新型的目的是通过以下技术方案来实现：
一种全自动粉碎型污水提升器，包括箱体，所述箱体的右侧上端和左侧下端分别设有进水管道和出水管道，所述出水管道的进水端有粉碎型排污泵，所述粉碎型排污泵与设置于所述箱体上的控制器连接，并且，所述粉碎型排污泵与所述进水管道之间设有隔离层，所述隔离层与所述进水管道之间设有水位线，所述水位线上设有液位检测器一和液位检测器二，所述液位检测器一在所述液位检测器二的上端，所述液位检测器一和液位检测器二均与控制器相连接。
进一步的，所述出水管道的进水端通过自动耦合装置连接所述粉碎型排污泵。
进一步的，所述出水管道上设有至少一个止回阀。优选的，所述止回阀为旋启式止回阀。
进一步的，所述进水管道的进水口端设有法兰一;进一步的，所述出水管道的出水口端设有法兰二。
优选的，所述粉碎型排污泵的数量为两台;优选的，所述进水管道和出水管道由不锈钢材质制成。
本实用新型的有益效果为：通过粉碎型排污泵对箱体内的污水进行处理，从而可以使得粉碎型排污泵带动水流对箱体中的杂物进行粉碎，再对粉碎后的水和杂物进行抽取，从而有效的防止了污水抽取时出现管道堵塞的现象发生，进而有效的保证了污水提升装置的安全性，延长了污水提升装置的使用寿命。
此外，还通过在粉碎型排污泵与进水管道之间设置隔离层以及液位检测器一和液位检测器二，并促使液位检测器一和液位检测器二与粉碎型排污泵上的控制器连接，从而能够使得粉碎型排污泵根据杂物的积累量进行间隔处理，避免了粉碎型排污泵的空载运行，有效的保证了污水提升器的工作效率。
