申请日2014.11.17
公开(公告)日2015.04.22
IPC分类号B01D29/52; B01D35/00
摘要
本实用新型涉及一种过滤器装置，尤其涉及一种用于净水处理的新型保安过滤器装置。进水管的一端设有进水接口法兰，进水管的另一端与进水排污管相连通，出水管的一端设有出水接口法兰，出水管的另一端与出水排污管相连通，滤壳支撑架中设有至少一个滤芯过滤机构，滤芯过滤机构的一端与进水管相连通，滤芯过滤机构的另一端与出水管相连通，滤芯过滤机构包括滤壳，滤壳中设有滤芯，滤壳的左侧端设有分别与滤芯和进水管相连通的进水封头，滤壳的右侧端设有分别与滤芯和出水管相连通的出水封头，滤芯与出水封头间设有止推环。用于净水处理的新型保安过滤器装置结构紧凑，提高滤芯的过滤能力，过滤效果出色。
权利要求书

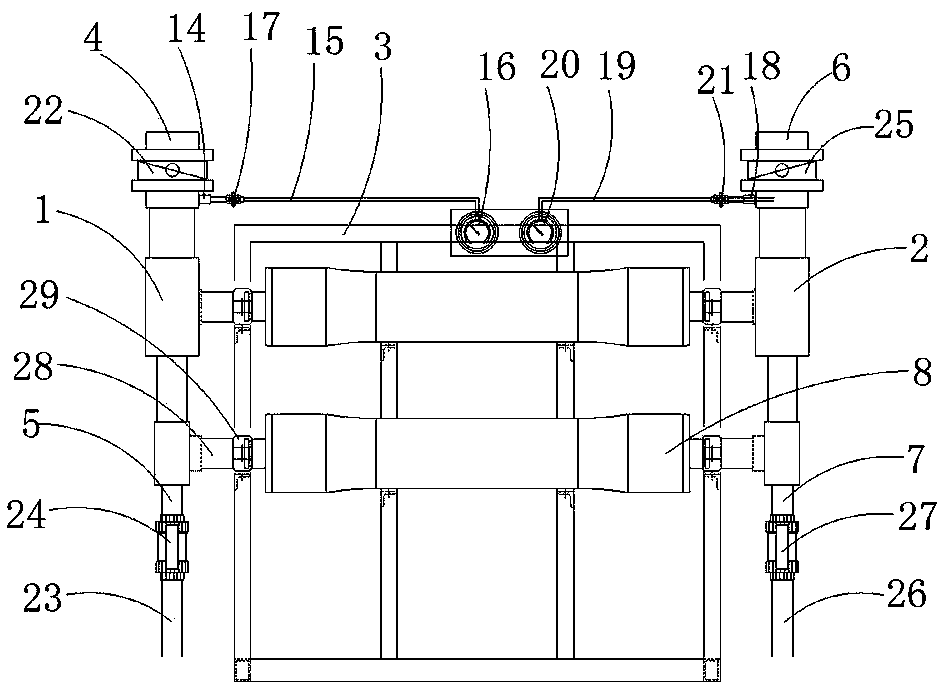

1.一种用于净水处理的新型保安过滤器装置，其特征在于：包括进水管(1)、出水管(2)和滤壳支撑架(3)，所述的进水管(1)的一端设有进水接口法兰(4)，所述的进水管(1)的另一端与进水排污管(5)相连通，所述的出水管(2)的一端设有出水接口法兰(6)，所述的出水管(2)的另一端与出水排污管(7)相连通，所述的滤壳支撑架(3)中设有至少一个滤芯过滤机构(8)，所述的滤芯过滤机构(8)的一端与进水管(1)相连通，所述的滤芯过滤机构(8)的另一端与出水管(2)相连通，所述的滤芯过滤机构(8)包括滤壳(9)，所述的滤壳(9)中设有滤芯(10)，所述的滤壳(9)的左侧端设有分别与滤芯(10)和进水管(1)相连通的进水封头(11)，所述的滤壳(9)的右侧端设有分别与滤芯(10)和出水管(2)相连通的出水封头(12)，所述的滤芯(10)与出水封头(12)间设有止推环(13)。
2.根据权利要求1所述的用于净水处理的新型保安过滤器装置，其特征在于：所述的进水管(1)的外壁设有与进水管(1)相连通的进水压力表取样口(14)，所述的进水压力表取样口(14)与进水压力取样管(15)相连通，所述的进水压力取样管(15)的外端设有进水压力表(16)，所述的进水压力取样管(15)中设有进水取样针型阀(17)，所述的出水管(2)的外壁设有与出水管(2)相连通的出水压力表取样口(18)，所述的出水压力表取样口(18)与出水压力取样管(19)相连通，所述的出水压力取样管(19)的外端设有出水压力表(20)，所述的出水压力取样管(19)中设有出水取样针型阀(21)。
3.根据权利要求1或2所述的用于净水处理的新型保安过滤器装置，其特征在于：所述的进水管(1)中设有进水阀(22)，所述的进水排污管(5)与进水污水管(23)相连通，所述的进水污水管(23)中设有进水排污阀(24);所述的出水管(2)中设有出水阀(25)，所述的出水排污管(7)与出水污水管(26)相连通，所述的出水污水管(26)中设有出水排污阀(27)。
4.根据权利要求1或2所述的用于净水处理的新型保安过滤器装置，其特征在于：所述的进水封头(11)与进水管(1)间、出水封头(12)与出水管(2)间分别通过接管(28)相连通，所述的接管(28)与进水封头(11)间、接管(28)与出水封头(12)间分别通过抱箍(29)相定位，所述的进水封头(11)的内壁、出水封头(12)的内壁分别设有封头卡板(30)，所述的进水封头(11)与滤壳(9)间、出水封头(12)与滤壳(9)间分别通过密封圈(31)相密封，所述的封头卡板(30)中设有均匀分布的固定螺钉(32)。
说明书
用于净水处理的新型保安过滤器装置
技术领域
本实用新型涉及一种过滤器装置，尤其涉及一种用于净水处理的新型保安过滤器装置。
背景技术
常规的保安过滤器装置，采用立式或卧式圆筒型式，根据净水水质要求选用不锈钢、玻璃钢、金属衬胶或衬塑材质，造价成本高;常规的保安过滤器装置，多支滤芯混装在一个容器中，一旦有单支滤芯的出水故障将影响到整套装置的出水水质;常规保安过滤器装置，在安装滤芯或拆卸滤芯时，需要大量时间拆装滤芯压盖、调整紧固螺栓;常规的保安过滤器装置，滤芯与圆筒直接的密封性难以保证。
实用新型内容
本实用新型主要是解决现有技术中存在的不足，提供一种结构紧凑，安装维修管理简便，造价相对较低，能及时检测过滤效果，过滤效果出色的用于净水处理的新型保安过滤器装置。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
一种用于净水处理的新型保安过滤器装置，包括进水管、出水管和滤壳支撑架，所述的进水管的一端设有进水接口法兰，所述的进水管的另一端与进水排污管相连通，所述的出水管的一端设有出水接口法兰，所述的出水管的另一端与出水排污管相连通，所述的滤壳支撑架中设有至少一个滤芯过滤机构，所述的滤芯过滤机构的一端与进水管相连通，所述的滤芯过滤机构的另一端与出水管相连通，所述的滤芯过滤机构包括滤壳，所述的滤壳中设有滤芯，所述的滤壳的左侧端设有分别与滤芯和进水管相连通的进水封头，所述的滤壳的右侧端设有分别与滤芯和出水管相连通的出水封头，所述的滤芯与出水封头间设有止推环。
作为优选，所述的进水管的外壁设有与进水管相连通的进水压力表取样口，所述的进水压力表取样口与进水压力取样管相连通，所述的进水压力取样管的外端设有进水压力表，所述的进水压力取样管中设有进水取样针型阀，所述的出水管的外壁设有与出水管相连通的出水压力表取样口，所述的出水压力表取样口与出水压力取样管相连通，所述的出水压力取样管的外端设有出水压力表，所述的出水压力取样管中设有出水取样针型阀。
作为优选，所述的进水管中设有进水阀，所述的进水排污管与进水污水管相连通，所述的进水污水管中设有进水排污阀;所述的出水管中设有出水阀，所述的出水排污管与出水污水管相连通，所述的出水污水管中设有出水排污阀。
作为优选，所述的进水封头与进水管间、出水封头与出水管间分别通过接管相连通，所述的接管与进水封头间、接管与出水封头间分别通过抱箍相定位，所述的进水封头的内壁、出水封头的内壁分别设有封头卡板，所述的进水封头与滤壳间、出水封头与滤壳间分别通过密封圈相密封，所述的封头卡板中设有均匀分布的固定螺钉。
此结构更换滤芯时非常的方便。此装置中滤芯过滤机构的数量为二个。
设置进出水阀门便于调节装置的进出水量，同时在装置检修时可以对整套装置进行断水隔离。
进出水压力表可以对滤芯的过滤效果进行及时检测，便于滤芯及时更换。
因此，本实用新型的用于净水处理的新型保安过滤器装置，结构紧凑，提高滤芯的过滤能力，过滤效果出色。
