摘要
本实用新型涉及一种紫外光催化氧化处理污水厂除臭系统，所述系统包括柔性薄膜太阳能电池、蓄电池、太阳能控制器、逆变器和紫外光催化氧化除臭设备，所述柔性太阳能薄膜电池加盖在污水处理池上面，所述太阳能控制器分别与柔性薄膜太阳能电池和蓄电池相连，所述逆变器分别与太阳能控制器和紫外光催化氧化除臭设备相连。本实用新型利用柔性薄膜太阳能电池加盖污水处理池，将光能转化为电能，为紫外光催化氧化除臭设备供电，具有永久性、清洁性、经济性以及普遍性等优点。
权利要求书
1.一种紫外光催化氧化处理污水厂除臭系统，其特征在于：所述系统包括柔性薄膜太阳能电池、蓄电池、太阳能控制器、逆变器和紫外光催化氧化除臭设备，所述柔性太阳能薄膜电池加盖在污水处理池上面，所述太阳能控制器分别与柔性薄膜太阳能电池和蓄电池相连，所述逆变器分别与太阳能控制器和紫外光催化氧化除臭设备相连。
2.根据权利要求1所述的紫外光催化氧化处理污水厂除臭系统，其特征在于：所述逆变器还与市电相连。
3.根据权利要求1所述的紫外光催化氧化处理污水厂除臭系统，其特征在于：所述柔性太阳能薄膜电池采用CIGS薄膜太阳能电池。
4.根据权利要求1所述的紫外光催化氧化处理污水厂除臭系统，其特征在于：所述逆变器采用正弦波逆变器或方波逆变器。
说明书
一种紫外光催化氧化处理污水厂除臭系统
技术领域
本实用新型涉及一种柔性太阳能薄膜电池加盖发电的紫外光催化氧化处理污水厂除臭系统。
背景技术
恶臭是大气污染的一种形式，与噪声一样均属感觉公害，噪声直接作用于人的听觉，而恶臭直接作用于人的嗅觉，给人造成危害，轻则感觉不适，总则中毒。恶臭已成为当今世界七种典型公害(大气污染、水质污染、土壤污染、噪声污染、振动、地面下沉、恶臭)中的一种。1993年我国制定了《恶臭污染物及排放标准》(GB14554-93)，标准指出：恶臭污染物是指一切刺激嗅觉器官引起人们不愉快及损害生活环境的气体物质，并具体列出了9中污染物(硫化氢、甲硫醇、甲硫醚、二甲二硫醚、二硫化碳、氨、三甲胺、苯乙烯、臭气浓度)的排放标准。目前较成熟的恶臭治理技术包括化学吸收法、生物滴滤法、掩蔽法、植物提取液催化氧化法、吸附法或催化型活性炭吸附法、燃烧法、土地吸附法、臭氧除臭法、低温等离子、活性氧化法等。但现有的技术普遍存在有占有空间大、阻力大、能耗高、设备投资高、存在二次污染等问题，且处理效果尚待提高。
太阳能作为取之不尽的可再生资源，具有清洁、安全、经济等优点，是一种理想的新能源。目前较成熟应用最多是晶体硅太阳能电池板，但晶体硅存在成本较高，吸收光线能力差，且材料很脆且易碎等缺陷。
实用新型内容
本实用新型是针对污水处理厂除臭设备需要市电供应，运行成本偏高且没有将污水厂的膜加盖充分合理的利用起来的缺陷，提供一种节能、经济的紫外光催化氧化处理污水厂除臭系统。
一种紫外光催化氧化处理污水厂除臭系统，所述系统包括柔性薄膜太阳能电池、蓄电池、太阳能控制器、逆变器和紫外光催化氧化除臭设备，所述柔性太阳能薄膜电池加盖在污水处理池上面，所述太阳能控制器分别与柔性薄膜太阳能电池和蓄电池相连，所述逆变器分别与太阳能控制器和紫外光催化氧化除臭设备相连。
作为优选，所述逆变器还与市电相连。能够在蓄电池电力不足时自动切换到市电，在连续阴雨天气的情况下同样保证紫外光催化氧化除臭设备的正常运行。
作为优选，所述柔性太阳能薄膜电池采用CIGS薄膜太阳能电池。通过光电效应将光能转化成电能，并送往蓄电池给蓄电池充电。
蓄电池可选用铅酸蓄电池、镍-氢蓄电池或锂电池，用于储备太阳能电池白天工作所产生的电能。
作为优选，所述逆变器采用正弦波逆变器或方波逆变器。将12V、24V或48V直流电(简称DC)转换为220V交流电(简称AC)，然后输送到紫外光催化氧化除臭设备;通过逆变器将蓄电池输出的直流电转化交流电，方便紫外光催化氧化除臭设备中交流电设备使用。

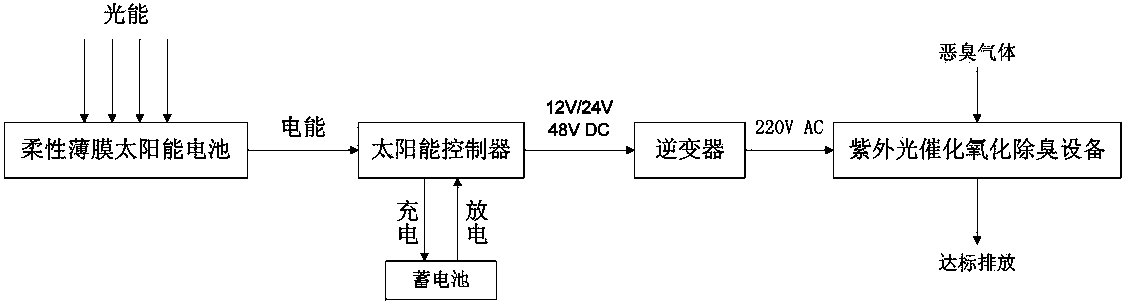

本实用新型太阳能控制器分别与柔性薄膜太阳能电池和蓄电池相连，柔性薄膜太阳能电池生产的电能首先进入太阳能控制器，经数字化调节后输出，逆变器选用正弦波逆变器或方波逆变器，将12V、24V或48V直流电(简称DC)转换为220V交流电(简称AC)，然后输送到紫外光催化氧化除臭设备;当蓄电池内电量不足时，逆变器自动切换到市电直通状态，将市电提供的交流电输送到紫外光催化氧化除臭设备;紫外光催化氧化除臭设备利用交流电驱动运行，将恶臭气体处理为达标的气体后排放。
本实用新型采用蓄电池存储太阳能电池白天转化的电能，可供夜间和阴雨天气时使用，保证紫外光催化氧化除臭设备连续不断的运行;采用太阳能控制器对蓄电池的输入、输出的电流进行数字化调节，稳定电流，同时为蓄电池提供充电保护、放电保护、超压保护，防止蓄电池损坏，延长其使用寿命。
本实用新型具有以下优势：
(1)太阳能是可再生资源，用之不竭，柔性薄膜太阳能电池使用寿命长，可以一次投资长期使用;
(2)太阳能发电不产生废渣、废水、废气和噪声，不会污染环境，清洁安全;
(3)太阳能发电能够节省大量市电，有效降低处理的运行成本;
(4)太阳能发电可在偏远地区就地开发使用，不会受地域的限制。
本实用新型利用柔性薄膜太阳能电池加盖污水处理池，将光能转化为电能，为紫外光催化氧化除臭设备供电，具有永久性、清洁性、经济性以及普遍性等优点。
