申请日2014.11.17
公开(公告)日2015.05.06
IPC分类号C02F9/14
摘要
本实用新型提出的一种基于物联网的污水处理装置，pH计、溶解氧传感器、液位传感器发送检测信息至微处理器，微处理器通过第一无线收发器将检测信息传递至远程控制器，远程控制器对发送来的检测信息做出反馈并发出控制指令，指导微处理器控制第一电磁阀、第一水泵、第二水泵、变频器的工作，使污水在污水收集室、过滤室、生化室内处理率达到最优，实现对污水处理的远程控制，适合工业化的对污水的除污。
权利要求书
1.一种基于物联网的污水处理装置，其特征在于，包括污水收集室、过滤室、生化室、紫外杀菌室、pH计、加药箱、第一水泵、第二水泵、风机、变频器、曝气器、溶解氧传感器、微处理器、第一无线收发器、远程控制器;所述污水收集室内设pH计，顶部设加药箱，所述加药箱内设电磁阀;污水收集室上设污水进口和污水出口;过滤室包括依次连接的第一过滤器、第二过滤器、第三过滤器，所述第一过滤器、第二过滤器、第三过滤器过滤精度依次升高;第一过滤器的进口与污水出口之间设第一水泵，所述第一水泵管路连接第一过滤器和污水收集器;第三过滤器的出口与生化室进口之间设第二水泵，所述第二水泵管路连接第三过滤器和生化室;生化室出口管路连接紫外杀菌室进口，底部设排放口;生化室内设曝气器，曝气器管道连接位于生化室外部的风机，所述风机通讯连接变频器;生化池底部设溶解氧传感器，溶解氧传感器和所述pH计与所述微处理器的输入端口连接，微处理器的输出端口通讯连接电磁阀、第一水泵、第二水泵、变频器、第一无线收发器，第一无线收发器无线连接远程控制器; 远程控制器包括第二无线收发器、显示单元以及控制单元。
2.根据权利要求1所述的基于物联网的污水处理装置，其特征在于，还包括设置在污水收集室内的第一液位传感器，所述第一液位传感器与微处理器的输入端口连接。
3.根据权利要求1所述的基于物联网的污水处理装置，其特征在于，还包括设置在生化池内的第二液位传感器，所述第二液位传感器与微处理器的输入端口连接。
4.根据权利要求1所述的基于物联网的污水处理装置，其特征在于，所述远程控制器为电脑或便携式手持终端。
说明书
一种基于物联网的污水处理装置
技术领域
本实用新型涉及物联网技术领域，主要是一种基于物联网的污水处理装置。
背景技术
物联网是新一代信息技术的重要组成部分，其英文名称是：“The Internet of things”。顾名思义，物联网就是物物相连的互联网。这有两层意思：其一，物联网的核心和基础仍然是互联网，是在互联网上的延伸和扩展的网络;其二，其用户端延伸和扩展到了任何物品与物品之间，进行信息交换和通信 也就是物物相息。更简单的说，物联网技术就是将物品接入网络，方便生产与生活。
污水处理是对污水的一种净化操作，常用的污水处理方法都是通过简单的过滤、沉积或者加一些化学试剂，这些污水处理的方式比较粗糙，对污水的处理效果也不太理想，处理周期长，需要人工实时监测其处理状态，过程需要耗费大量的人力物力，且这些污水收集处环境较差，不适合对污水的现场治理。
实用新型内容
基本背景技术存在的技术问题，本实用新型一种处理效果好，并可远程控制的基于物联网的污水处理装置。

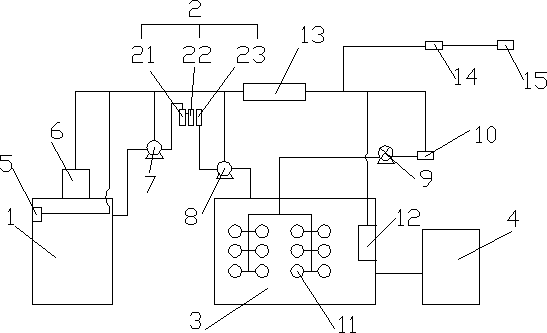

本实用新型提出的一种基于物联网的污水处理装置，包括污水收集室、过滤室、生化室、紫外杀菌室、pH计、加药箱、第一水泵、第二水泵、风机、变频器、曝气器、溶解氧传感器、微处理器、第一无线收发器、远程控制器;所述污水收集室内设pH计，顶部设加药箱，所述加药箱内设电磁阀;污水收集室上设污水进口和污水出口;过滤室包括依次连接的第一过滤器、第二过滤器、第三过滤器，所述第一过滤器、第二过滤器、第三过滤器过滤精度依次升高;第一过滤器的进口与污水出口之间设第一水泵，所述第一水泵管路连接第一过滤器和污水收集器;第三过滤器的出口与生化室进口之间设第二水泵，所述第二水泵管路连接第三过滤器和生化室;生化室出口管路连接紫外杀菌室进口，底部设排放口;生化室内设曝气器，曝气器管道连接位于生化室外部的风机，所述风机通讯连接变频器;生化池底部设溶解氧传感器，溶解氧传感器和所述pH计与所述微处理器的输入端口连接，微处理器的输出端口通讯连接电磁阀、第一水泵、第二水泵、变频器、第一无线收发器，第一无线收发器无线连接远程控制器; 远程控制器包括第二无线收发器、显示单元以及控制单元。
优选地，还包括设置在污水收集室内的第一液位传感器，所述第一液位传感器与微处理器的输入端口连接。
优选地，还包括设置在生化池内的第二液位传感器，所述第二液位传感器与微处理器的输入端口连接。
优选地，所述远程控制器为电脑或便携式手持终端。
本实用新型提出的一种基于物联网的污水处理系统，pH计、溶解氧传感器、液位传感器发送检测信息至微处理器，微处理器通过第一无线收发器将检测信息传递至远程控制器，远程控制器对发送来的检测信息做出反馈，发出控制指令，指导微处理器控制第一电磁阀、第一水泵、第二水泵、变频器的工作，实现对污水处理的自动化控制，适合工业化的生产。
