申请日2014.08.21
公开(公告)日2014.12.17
IPC分类号C02F5/00
摘要
本实用新型涉及水处理设备，尤其涉及用于造纸业的污水除钙装置。本实用新型提供的用于造纸业的污水除钙装置，通过将管体分为左沙腔、右沙腔、左进水腔、右进水腔及在左沙腔和右沙腔的上端设置单向阀、在进水管上设置溢流阀，更换管体内过滤沙时，操作丝杆密封通孔的左端或右端，使水流进入左进水腔或右进水腔，此时，仅有左沙腔或右沙腔处理工作状态，因此，可以使水处理系统在工作的状态下对左沙腔或右沙腔内的过滤沙进行更换，实现了水处理系统不停止工作的状态下更换过滤沙;另外，通过设置在溢流阀，可以防止在更换过滤沙时由于系统压力变化而损坏设备元件，延长了设备的使用寿命，提高了水处理系统的除钙效率。
权利要求书

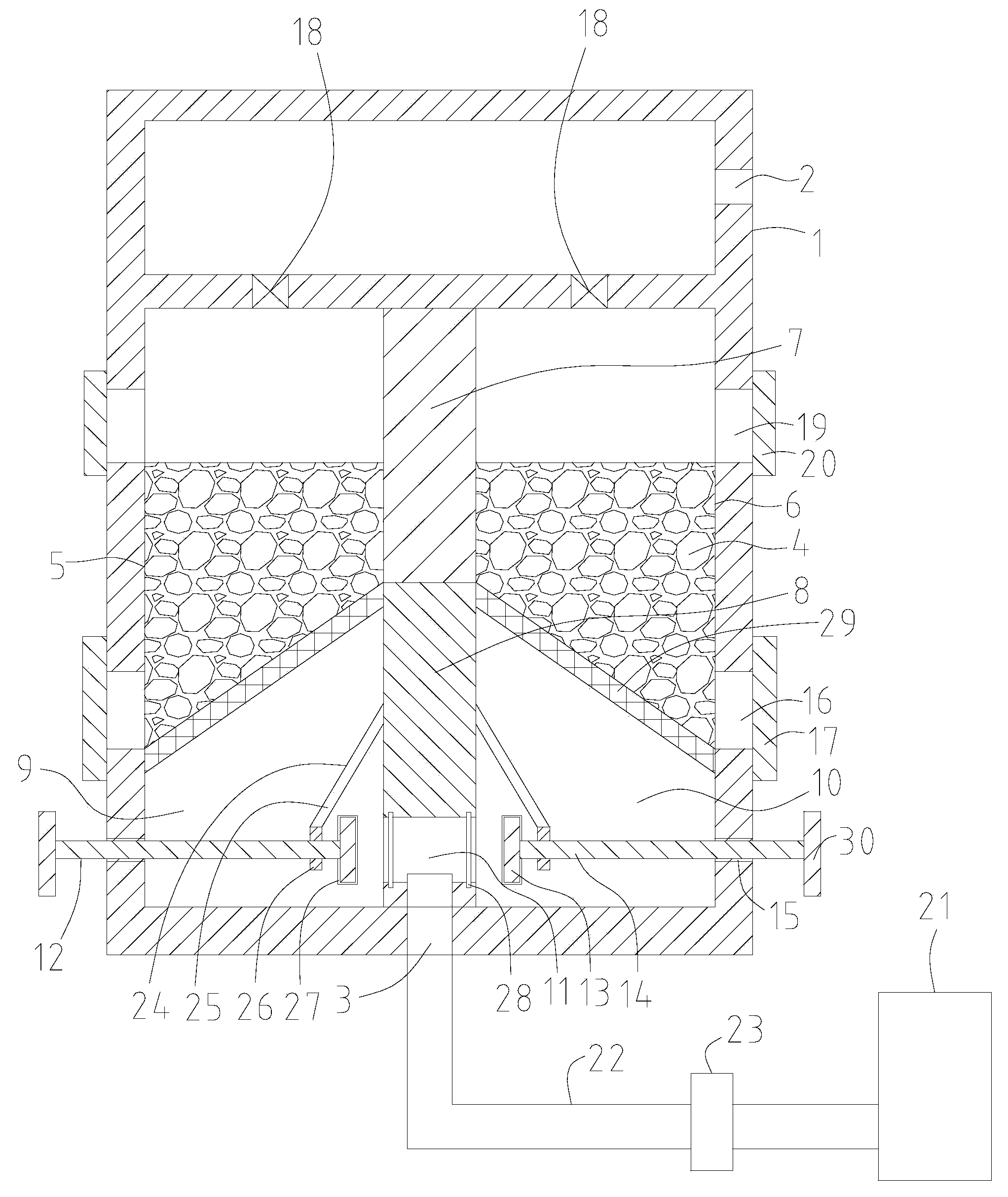

1.用于造纸业的污水除钙装置，包括中空的管体(1)，所述管体(1)上端 设有出水口(2)，所述管体(1)下端设有进水口(3)，所述管体(1)内 填充有用于去除污水内钙质的过滤沙(4)，其特征在于：所述管体(1) 内部设有用于盛放过滤沙(4)的左沙腔(5)和右沙腔(6)，所述左沙腔 (5)和右沙腔(6)通过隔板(7)隔开，所述左沙腔(5)和右沙腔(6) 下端均设有分别与左沙腔(5)和右沙腔(6)相通且通过挡水板(8)隔 开的左进水腔(9)和右进水腔(10)，所述挡水板(8)上设有用于使左 进水腔(9)和右进水腔(10)相通的通孔(11)，所述通孔(11)两端均 设有用于控制水流方向的控制装置(12)，所述进水口(3)与通孔(11) 相通，所述控制装置(12)包括用于将通孔(11)密封的盖体(13)，所 述盖体(13)上设有用于操作盖体(13)且延伸到管体(1)外的丝杆(14)， 所述管体(1)上设有与丝杆(14)相适配的螺纹孔(15)，所述左沙腔(5) 和右沙腔(6)上分别设有独立的排沙口(16)，所述排沙口(16)上设有 用于封闭排沙口(16)的密封盖(17)，所述密封盖(17)通过螺钉连接 设置在管体(1)上，所述密封盖(17)与管体(1)之间还设有密封圈， 所述左沙腔(5)和右沙腔(6)上均设有用于使经过左沙腔(5)、右沙腔 (6)过滤后的污水进入出水口(2)的单向阀(18);
所述左沙腔(5)和右沙腔(6)上均设有用于放入过滤沙(4)的进沙口 (19)，所述进沙口(19)设上设有用于盖合进沙口(19)的盖子(20); 还包括用于向进水口(3)内供水的供水泵(21)，所述进水口(3)与供 水泵(21)之间通过进水管(22)连接，所述进水管(22)上设有溢流阀 (23)。
2.根据权利要求1所述的用于造纸业的污水除钙装置，其特征在于：所述隔 板(7)上还设有用于支撑丝杆(14)的支架(24)，所述支架(24)包括 架体(25)和设置在架体(25)上与丝杆(14)相适配的螺纹部(26)， 所述螺纹部(26)焊接在架体(25)上的，所要架体(25)焊接在隔板(7) 上，所述螺纹部(26)与丝杆(14)同轴。
3.根据权利要求1所述的用于造纸业的污水除钙装置，其特征在于：所述盖 体(13)的直径与通孔(11)相适配，所述盖体(13)上还设有弹性密封 层(27)，所述密封层(27)粘接在盖体(13)上，所述通孔(11)上还 设有用于提高盖体(13)密封性通的环状凹槽(28)，所述通孔(11)两 端均设有便于盖体(13)进入通孔(11)的倒角，所述凹槽(28)侧壁上 设有防止盖体(13)进入通孔(11)时损坏密封层(27)的圆角。
4.根据权利要求1所述的用于造纸业的污水除钙装置，其特征在于：所述左 沙腔(5)和右沙腔(6)的下端均设有用于使左沙腔(5)与左进水腔(9) 相通、左沙腔(5)与右进水腔(10)相通的滤网(29)，所述滤网(29) 倾斜设置在左沙腔(5)、右沙腔(6)的下端，所述滤网(29)接近排沙 口(16)的一端低于滤网(29)远离排沙口(16)的一端。
5.根据权利要求1所述的用于造纸业的污水除钙装置，其特征在于：所述丝 杆(14)上还设有操作手柄(30)，所述手柄(30)上套设有防滑层，所 述丝杆(14)上的外螺纹为管螺纹。
说明书
用于造纸业的污水除钙装置
技术领域
本实用新型涉及水处理设备，尤其涉及用于造纸业的污水除钙装置。
背景技术
在造纸行业中，水处理设备是必不可少的工具。由于造纸行业污染较大， 污水不经处理是不能直接排放的，因此，污水排放前需要经过处理。造纸业的 污水中含有钙质，在排放过程中，水中的钙与管道发生化学反应后会结成块、 堵塞管道，不利于污水的排放。
现有技术中，造纸行业中一般都在污水处理系统中增设了除钙装置，如在 水处理系统中污水在排放时在管道内放入过滤沙，使过滤沙与污水中的钙发生 化学反应，过滤沙结成块以后排出即可，不会堵塞管道，使用十分方便;便现 有技术中的污水处理系统，过滤沙都是采用直接填充方式填充在水处理设备中， 这种设置方式使得过滤沙无法进行在线更换，即要更换过滤沙必须要停掉设备， 过滤沙更换完成后才能使水处理系统运行，这种方式使得过滤沙更换十分不便 且水处理效率较低。
发明内容
本实用新型提供的用于造纸业的污水除钙装置，旨在克服现有技术中水处 理系统中除钙装置无法实现在线更换过滤沙、水处理系统中除钙效率低的不足。
为了解决上述技术问题，本实用新型采用如下技术方案：用于造纸业的污 水除钙装置，包括中空的管体，所述管体上端设有出水口，所述管体下端设有 进水口，所述管体内填充有用于去除污水内钙质的过滤沙，所述管体内部设有 用于盛放过滤沙的左沙腔和右沙腔，所述左沙腔和右沙腔通过隔板隔开，所述 左沙腔和右沙腔下端均设有分别与左沙腔和右沙腔相通且通过挡水板隔开的左 进水腔和右进水腔，所述挡水板上设有用于使左进水腔和右进水腔相通的通孔， 所述通孔两端均设有用于控制水流方向的控制装置，所述进水口与通孔相通， 所述控制装置包括用于将通孔密封的盖体，所述盖体上设有用于操作盖体且延 伸到管体外的丝杆，所述管体上设有与丝杆相适配的螺纹孔，所述左沙腔和右 沙腔上分别设有独立的排沙口，所述排沙口上设有用于封闭排沙口的密封盖， 所述密封盖通过螺钉连接设置在管体上，所述密封盖与管体之间还设有密封圈， 所述左沙腔和右沙腔上均设有用于使经过左沙腔、右沙腔过滤后的污水进入出 水口的单向阀;
所述左沙腔和右沙腔上均设有用于放入过滤沙的进沙口，所述进沙口设上 设有用于盖合进沙口的盖子;
还包括用于向进水口内供水的供水泵，所述进水口与供水泵之间通过进水 管连接，所述进水管上设有溢流阀。
作为优选，所述隔板上还设有用于支撑丝杆的支架，所述支架包括架体和 设置在架体上与丝杆相适配的螺纹部，所述螺纹部焊接在架体上的，所要架体 焊接在隔板上，所述螺纹部与丝杆同轴，通过设置支架可以通过丝杆进行校正， 便于盖子进入通孔内，防止丝杆在长期使用过程中变弯，延长了丝杆的使用寿 命;另外通过设置螺纹部，支架对丝杆的校正精度更高，盖体更加容易进入通 孔内，操作方便。
作为优选，所述盖体的直径与通孔相适配，所述盖体上还设有弹性密封层， 所述密封层粘接在盖体上，所述通孔上还设有用于提高盖体密封性通的环状凹 槽，所述通孔两端均设有便于盖体进入通孔的倒角，所述凹槽侧壁上设有防止 盖体进入通孔时损坏密封层的圆角，通过在盖体上设置密封层且在通孔上设置 环状凹槽，盖体过入通孔后，密封层在会在左进水腔和右进水腔之间形成迷宫 效果，提高了盖体的密封性能。
作为优选，所述左沙腔和右沙腔的下端均设有用于使左沙腔与左进水腔相 通、左沙腔与右进水腔相通的滤网，所述滤网倾斜设置在左沙腔、右沙腔的下 端，所述滤网接近排沙口的一端低于滤网远离排沙口的一端，通过将滤网倾斜 设置在左沙腔、右沙腔的下端，且使滤网接近排沙口的一端低于滤网远离排沙 口的一端，左沙腔和右沙腔排沙方便，提高了水处理系统中更换过滤沙的效率。
作为优选，所述丝杆上还设有操作手柄，所述手柄上套设有防滑层，所述 丝杆上的外螺纹为管螺纹，通过设置操作手柄和防滑层，丝杆操作方便，另外 将丝杆的外螺纹设置为管螺纹，提高了管体上螺纹孔处的密封效果，避免了管 体漏水。
本实用新型提供的用于造纸业的污水除钙装置，具有如下优点：通过将管 体分为左沙腔、右沙腔、左进水腔、右进水腔及在左沙腔和右沙腔的上端设置 单向阀、在进水管上设置溢流阀，更换管体内过滤沙时，操作丝杆密封通孔的 左端或右端，使水流进入左进水腔或右进水腔，此时，仅有左沙腔或右沙腔处 理工作状态，因此，可以使水处理系统在工作的状态下对左沙腔或右沙腔内的 过滤沙进行更换，利用同样的方法可以左沙腔、右沙腔内的过滤沙全部更换， 实现了水处理系统不停止工作的状态下更换过滤沙;另外，通过设置在溢流阀， 可以防止在更换过滤沙时由于系统压力变化而损坏设备元件，延长了设备的使 用寿命，提高了水处理系统的除钙效率。
