申请日2014.08.21
公开(公告)日2015.01.07
IPC分类号F04D29/22; F04D7/04; F04D29/66; F04D29/62; F04D13/06
摘要
本实用新型公开了一种双叶轮污水泵，涉及输送特殊流体泵的技术领域，包括电机、水泵、进水腔体和出水腔体，水泵包括蜗壳、叶轮和水泵主轴，蜗壳的进水口与进水腔体连通，蜗壳的出水口与出水腔体连通，水泵主轴端部、且在叶轮前端设有付叶轮，付叶轮处于进水腔体内。通过在水泵主轴端部设置一个付叶轮，付叶轮随着水泵主轴的转动，对要输送的介质在污水泵的进水腔体处进行混合、搅拌，同时可切断污水中较长纤维，使污物顺利抽走，增加了污水泵的输送污水污物的效果。本实用新型具有结构简单、无堵塞排污、工作效率高的优点，这种无堵塞水力设计，运转平稳，安装维修简便，可以有效防止污物沉积，可靠节能，能够适应多种工作环境。
权利要求书

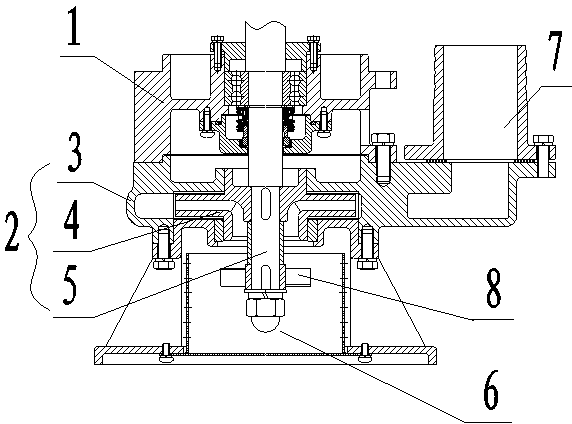

1.一种双叶轮污水泵，包括电机(1)、水泵(2)、进水腔体(6)和出水腔体(7)，所述水泵(2)包括蜗壳(3)、叶轮(4)和水泵主轴(5)，所述水泵主轴(5)与电机轴同轴，所述蜗壳(3)的进水口与进水腔体(6)连通，所述蜗壳(3)的出水口与出水腔体(7)连通，其特征在于：所述水泵主轴(5)端部、且在叶轮(4)前端设有付叶轮(8)，所述付叶轮(8)处于进水腔体(6)内。
2.根据权利要求1所述的双叶轮污水泵，其特征在于：所述付叶轮(8)包括轮毂(81)和叶片(82)，所示轮毂(81)固定在水泵主轴(5)上，所述叶片(82)为一片以上的奇数、且均布在轮毂(81)外圆，所述叶片(82)相对轮毂(81)中心线倾斜设置、且与叶轮(4)旋转方向配合。
3.根据权利要求2所述的双叶轮污水泵，其特征在于：所述叶片(82)为3片。
4.根据权利要求2所述的双叶轮污水泵，其特征在于：所述轮毂(81)与水泵主轴(5)之间为键连接。
说明书
一种双叶轮污水泵
技术领域
本实用新型涉及输送特殊流体泵的技术领域。
背景技术
目前我国随着经济的不断发展，污水泵的发展前景十分广阔。 污水泵因其安装简单、占地面积小、维护方便、无噪声等优点，在工程中广泛用于市政工程、工厂、商业、医院、宾馆、住宅区等的污水污物的排放。
对于传统水泵的设计结构，鉴于污水泵输送的污水介质中含有杂质、淤泥等物质，污水污物一般会被水泵直接抽走，对于不均匀的介质或污水中的长纤维状杂质，污水中的杂质会沉积在污水泵的流道中或缠绕在叶轮上，会造成污水泵抽水困难，负荷增加，会直接影响电机的寿命。因此经常要对污水泵进行检修、清淤，浪费人力、物力、时间和金钱 。严重影响和制约着工农业生产、市政建设和环境保护工作等的发展，大大束缚了企业的生产能力。
实用新型内容
本实用新型所要解决的技术问题是提供一种结构简单、无堵塞排污、工作效率高的双叶轮污水泵。
为解决上述技术问题，本实用新型所采取的技术方案是：
一种双叶轮污水泵，包括电机、水泵、进水腔体和出水腔体，所述水泵包括蜗壳、叶轮和水泵主轴，所述水泵主轴与电机轴同轴，所述蜗壳的进水口与进水腔体连通，所述蜗壳的出水口与出水腔体连通，所述水泵主轴端部、且在叶轮前端设有付叶轮，所述付叶轮处于进水腔体内。
优选的，所述付叶轮包括轮毂和叶片，所示轮毂固定在水泵主轴上，所述叶片为一片以上的奇数、且均布在轮毂外圆，所述叶片相对轮毂中心线倾斜设置、且与叶轮旋转方向配合。
优选的，所述叶片为3片。
优选的，所述轮毂与水泵主轴之间为键连接。
采用上述技术方案所产生的有益效果在于：通过在水泵主轴端部设置一个付叶轮，付叶轮的轮毂与水泵主轴键连接，方便拆卸维修，倾斜均布设置在轮毂上的叶片随着水泵主轴的转动，对要输送的介质在污水泵的进水腔体处进行混合、搅拌，同时可切断污水中较长纤维，使污物顺利抽走，增加了污水泵的输送污水污物的效果，同时该付叶轮结构与旋转的叶轮相配合，对要抽送的介质产生推进作用，增加水泵进口正压，可以有效降低泵的汽蚀的发生。本实用新型具有结构简单、无堵塞排污、工作效率高的优点，这种无堵塞水力设计，具有混流、搅拌功能，运转平稳，振动小，安装维修简便，通过性能好，可以有效防止污物沉积，增强水泵的抗汽蚀性能，可靠节能，能够适应多种工作环境。
