申请日2014.08.12
公开(公告)日2015.02.04
IPC分类号G01N33/18
摘要
本实用新型涉及一种污水样品环保测试装置，包括机架，机架的左端安装有移动板和L形限位板，所述移动板的下端安装有车轮，移动板的两端设有固定板，所述固定板的端部固结有弹性块，移动板的上端对称安装有橡胶座和凸块，所述橡胶座的上端安装有试验台，所述试验台的两端设有导向板，所述导向板的内侧设有滑动孔，所述凸块位于橡胶座的外侧，凸块的外侧安装有螺钉，所述螺钉安装在滑动孔中。本实用新型通过设置带有车轮及弹性块的移动板和L形限位板有助于实现移动板水平振动功能，通过设置带有螺钉的凸块、滑动孔和橡胶座有助于实现试验台垂直振动功能，通过设置L形限位板和带有螺钉的凸块还有助于移动板和试验台限位。
权利要求书

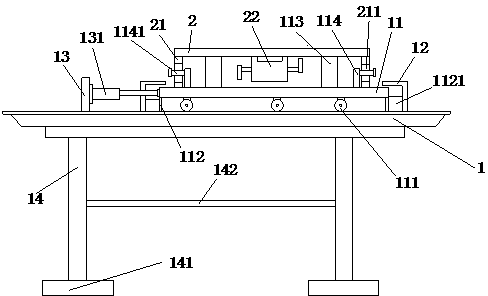

1.一种污水样品环保测试装置，其特征在于：包括机架(1)，机架(1)的左端安装有移动板(11)和L形限位板(12)，所述移动板(11)的下端安装有车轮(111)，移动板(11)的两端设有固定板(112)，所述固定板(112)的端部固结有弹性块(1121)，所述弹性块(1121)的端部固结在L形限位板(12)上，所述L形限位板(12)位于移动板(1)的两侧，移动板(11)的上端对称安装有橡胶座(113)和凸块(114)，所述橡胶座(113)的上端安装有试验台(2)，所述试验台(2)的两端设有导向板(21)，所述导向板(21)的内侧设有滑动孔(211)，所述凸块(114)位于橡胶座(113)的外侧，凸块(114)的外侧安装有螺钉(1141)，所述螺钉(1141)安装在滑动孔(211)中。
2.根据权利要求1所述的一种污水样品环保测试装置，其特征在于：所述机架(1)左端安装有立板(13)，所述立板(13)的右端安装有液压缸(131)，所述液压缸(131)的右端安装在移动板(11)的左端，机架(1)的下端设有四个支腿(14)，所述支腿(14)的下端设有支撑盘(141)，相邻支腿(14)之间设有隔板(142)，所述试验台(2)的下端还安装有振动电机(22)。
3.根据权利要求1所述的一种污水样品环保测试装置，其特征在于：所述车轮(111)有六个，且对称分布在移动板(11)的下端。
说明书
一种污水样品环保测试装置
技术领域
本实用新型涉及及环保测试装置设计技术领域，尤其涉及一种污水样品环保测试装置。
背景技术
所谓原生污水就是城市直接排放未经处理的生活或者是工业废水，现阶段的利用方法是原生污水直接进入污水源热泵系统进行换热，在消耗少量电力的情况下为城市建筑物室内制冷供暖。污水再利用有几个技术难点需要克服：堵塞，腐蚀，换热效率。然而，现有的污水样品环保测试装置上缺少有助于实现移动板水平振动功能的装置，有些污水样品环保测试装置上缺少有助于实现试验台垂直振动功能的装置，还有的污水样品环保测试装置上缺少有助于移动板和试验台限位的装置，不能满足实际情况的需要。
实用新型内容
本实用新型的目的是为了克服现有技术的不足，提供了一种污水样品环保测试装置。
本实用新型是通过以下技术方案实现：
一种污水样品环保测试装置，包括机架，机架的左端安装有移动板和L形限位板，所述移动板的下端安装有车轮，移动板的两端设有固定板，所述固定板的端部固结有弹性块，所述弹性块的端部固结在L形限位板上，所述L形限位板位于移动板的两侧，移动板的上端对称安装有橡胶座和凸块，所述橡胶座的上端安装有试验台，所述试验台的两端设有导向板，所述导向板的内侧设有滑动孔，所述凸块位于橡胶座的外侧，凸块的外侧安装有螺钉，所述螺钉安装在滑动孔中。
作为本实用新型的优选技术方案，所述机架左端安装有立板，所述立板的右端安装有液压缸，所述液压缸的右端安装在移动板的左端，机架的下端设有四个支腿，所述支腿的下端设有支撑盘，相邻支腿之间设有隔板，所述试验台的下端还安装有振动电机。
作为本实用新型的优选技术方案，所述车轮有六个，且对称分布在移动板的下端。
现场使用时，操作人员将污水样品固定在实验台上，再将化学试剂滴加到污水样品中，启动振动电机和液压缸，即可进行检测工作。
与现有的技术相比，本实用新型的有益效果是：本实用新型通过设置带有车轮及弹性块的移动板和L形限位板有助于实现移动板水平振动功能，通过设置带有螺钉的凸块、滑动孔和橡胶座有助于实现试验台垂直振动功能，通过设置L形限位板和带有螺钉的凸块还有助于移动板和试验台限位，且结构简单，操作方便，经济实用。
