申请日2017.10.17
公开(公告)日2018.01.19
IPC分类号C02F9/04; C02F101/30
摘要
本发明公开了便于自动操作的污水处理工艺，包括以下步骤：1)、污水集中收集;2)将收集的污水输送至沉淀池中进行沉淀;3)、污水输送至污泥池进行处理，4)、再进行膜过滤处理;5)、水质检测合格后排放;沉淀池包括罐体，罐体上设置有进水管和出水管，进水管上设置有进水阀，出水管上设置有出水阀，罐体的底部设置有污泥，罐体的底部向下凹陷形成弧形槽，述弧形槽的底部设置有排泥管，所述排泥管上设置有电磁阀，还包括控制器，所述控制器与进水阀、出水阀和电磁阀通信连接，所述罐体设置有与控制器通信连接的液位传感器。本发明解决了现有污水处理装置不便于对底部污泥进行更换的问题，同时，本发明能够实现自动化操作。
权利要求书
1.便于自动操作的污水处理工艺，其特征在于，包括以下步骤：
1)、污水集中收集;
2)将步骤1)收集的污水输送至沉淀池中进行污水沉淀;
3)、将步骤2)沉淀后的污水输送至污泥池进行有机物处理，
4)、将经过步骤3)处理的污水输送至膜池进行膜过滤处理;
5)、水质检测合格后排放;

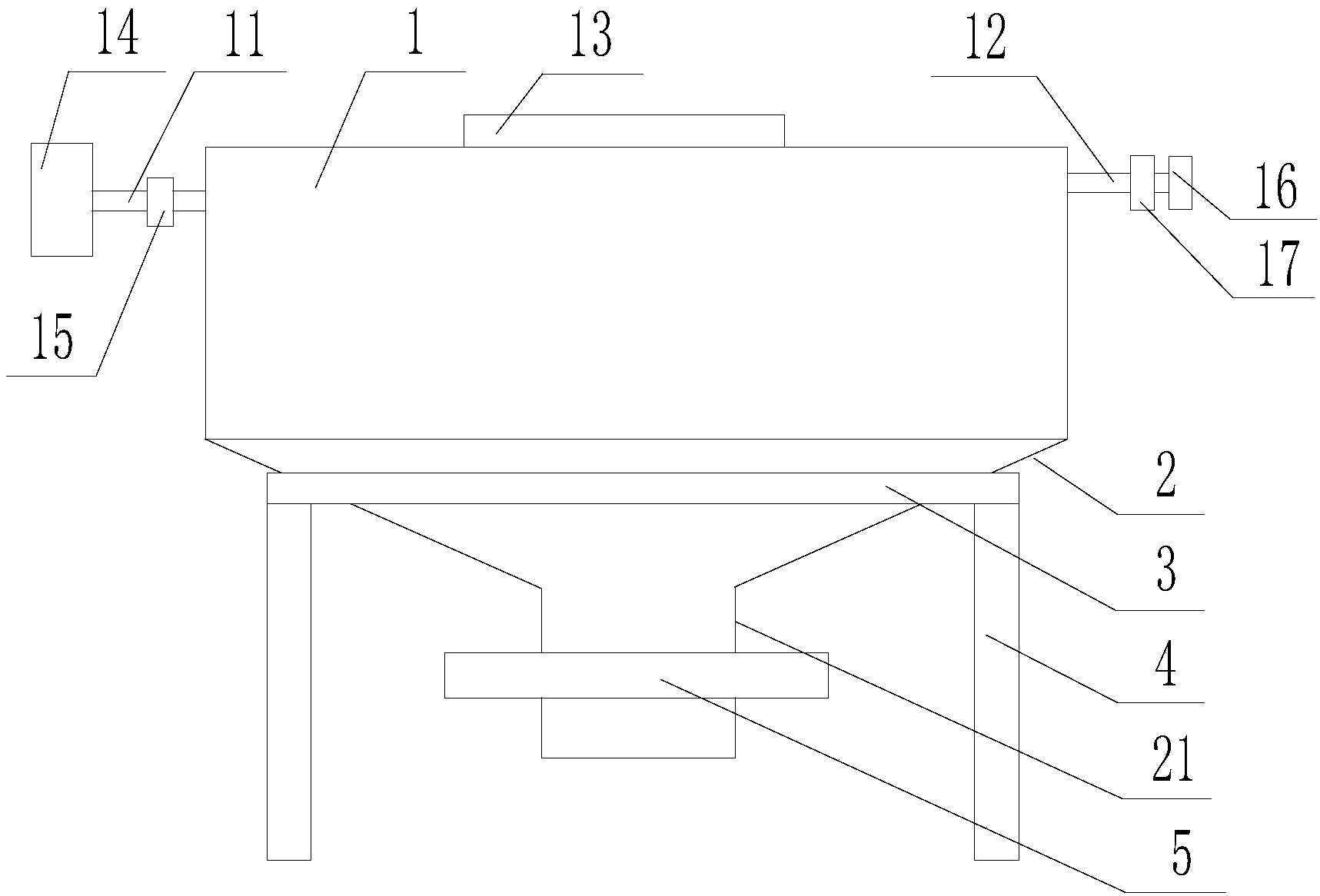

所述沉淀池包括罐体(1)，所述罐体(1)上设置有进水管(11)和出水管(12)，所述进水管(11)上设置有进水阀(15)，所述出水管(12)上设置有出水阀(16)，所述罐体(1)的底部设置有污泥，所述罐体(1)的底部向下凹陷形成弧形槽(2)，所述弧形槽(2)的底部设置有排泥管(21)，所述排泥管(21)上设置有电磁阀(5)，还包括控制器，所述控制器与进水阀(15)、出水阀(16)和电磁阀(5)通信连接，所述罐体(1)设置有与控制器通信连接的液位传感器。
2.根据权利要求1所述的便于自动操作的污水处理工艺，其特征在于，所述罐体(1)的顶部设置有加药管(13)。
3.根据权利要求1所述的便于自动操作的污水处理工艺，其特征在于，所述罐体(1)设置在环形支撑体(3)内，所述环形支撑体(3)由3个支脚(4)支撑，所述排泥管(21)悬空设置。
4.根据权利要求1所述的便于自动操作的污水处理工艺，其特征在于，所述进水管(11)上在进水阀(15)的前端设置有过滤器(14)。
5.根据权利要求1所述的便于自动操作的污水处理工艺，其特征在于，所述出水管(12)上在出水阀(16)的前端设置有污水在线检测仪(17)。
6.根据权利要求1所述的便于自动操作的污水处理工艺，其特征在于，在步骤1)中添加污水处理剂，所述污水处理剂由以下重量份组分组成：
聚丙烯酰胺30重量份，碱式氯化铝15重量份，三氧化二铁10重量份，氧化钙25重量份，膨润土15重量份。
说明书
便于自动操作的污水处理工艺
技术领域
本发明涉及污水处理技术领域，具体涉及便于自动操作的污水处理工艺。
背景技术
科技在发展，社会在进步，人们的生活水平在不断提高，但是伴随着的环境污染也越来越严重。环境污染主要包括大气污染、突然污染和水污染。
水污染主要包括的工业污染和生活污水，其中，工业污染尤为严重，如何解决水污染已经成为一个刻不容缓的问题。
现有的污水处理装置主要为污泥处理，污泥使用时间长了需要进行更换，现有的污水处理装置不便于对底部污泥进行更换。
发明内容
本发明的目的在于提供便于自动操作的污水处理工艺，以解决现有污水处理装置不便于对底部污泥进行更换的问题，同时，本发明能够实现自动化操作。
本发明通过下述技术方案实现：
便于自动操作的污水处理工艺，包括以下步骤：
1)、污水集中收集;
2)将步骤1)收集的污水输送至沉淀池中进行污水沉淀;
3)、将步骤2)沉淀后的污水输送至污泥池进行有机物处理，
4)、将经过步骤3)处理的污水输送至膜池进行膜过滤处理;
5)、水质检测合格后排放;
所述沉淀池包括罐体，所述罐体上设置有进水管和出水管，所述进水管上设置有进水阀，所述出水管上设置有出水阀，所述罐体的底部设置有污泥，所述罐体的底部向下凹陷形成弧形槽，所述弧形槽的底部设置有排泥管，所述排泥管上设置有电磁阀，还包括控制器，所述控制器与进水阀、出水阀和电磁阀通信连接，所述罐体设置有与控制器通信连接的液位传感器。
本发明所述控制为现有技术，可以是PLC或是工控机，所述前端是相对水流的方向而言。
本发明的工作原理：液位计实时感应罐体内的液位，当液位达到设置值时，由控制器发出指令关闭进水阀，当需要污水处理达标后，由控制器发指令开启出水阀，当需要排泥时，控制器发指令开启电磁阀。
本发明通过分别在进水管、出水阀和排泥管上设置进水阀、出水阀和电磁阀，所述进水阀、出水阀和电磁阀与控制器通信连接，实现自动进水，排水和排泥，实现自动化操作。
同时，本发明通过在罐体的底部设置弧形槽，所述弧形槽有利于将污泥汇聚的排泥管处由排泥管排出，便于进行罐体内的污泥更换，如此，本发明解决了现有污水处理装置不便于对底部污泥进行更换的问题。
进一步地，罐体的顶部设置有加药管。
所述加药管的设置便于及时向罐体内添加污水处理药剂。
进一步地，罐体设置在环形支撑体内，所述环形支撑体由3个支脚支撑，所述排泥管悬空设置。
上述设置便于排泥。
进一步地，进水管上在进水阀的前端设置有过滤器。
所述过滤器的设置能够避免进水管被堵塞。
进一步地，出水管上在出水阀的前端设置有污水在线检测仪。
污水在线检测仪能够实时对罐体内污水进行检测，当合格后开启出水阀进行排水。
进一步地，在步骤1)中添加污水处理剂，所述污水处理剂由以下重量份组分组成：
聚丙烯酰胺30重量份，碱式氯化铝15重量份，三氧化二铁10重量份，氧化钙25重量份，膨润土15重量份。
本发明与现有技术相比，具有如下的优点和有益效果：
1、本发明通过分别在进水管、出水阀和排泥管上设置进水阀、出水阀和电磁阀，所述进水阀、出水阀和电磁阀与控制器通信连接，实现自动进水，排水和排泥，实现自动化操作。
2、本发明通过在罐体的底部设置弧形槽，所述弧形槽有利于将污泥汇聚的排泥管处由排泥管排出，便于进行罐体内的污泥更换，如此，本发明解决了现有污水处理装置不便于对底部污泥进行更换的问题。
