申请日2014.08.08
公开(公告)日2014.12.17
IPC分类号C02F3/34
摘要
本实用新型涉及塔形一体化污水处理设备，该设备的核心是采用工程菌种取代传统的活性污泥，并采用专用载体固定工程菌种;其结构包括塔体，布水系统，曝气系统，生物反应区和沉淀分离系统，所述布水系统设置在塔体底部，布水系统与生物反应区通过筛孔板隔离，筛孔板下方设有曝气系统，所述塔体外侧设有曝气管和反冲管，曝气管与曝气系统连通，反冲管与布水系统连通，所述沉淀分离系统包括沉淀区，排泥管和排水管，沉淀区设置在生物反应区上方，排泥管与沉淀区底部连通，所述排水管设置在排泥管上方。本实用新型以工程菌种取代传统的活性污泥，极大的提高了污水处理效率，节约了占地面积;同时方便了维护和检修，降低了运行费用。
权利要求书

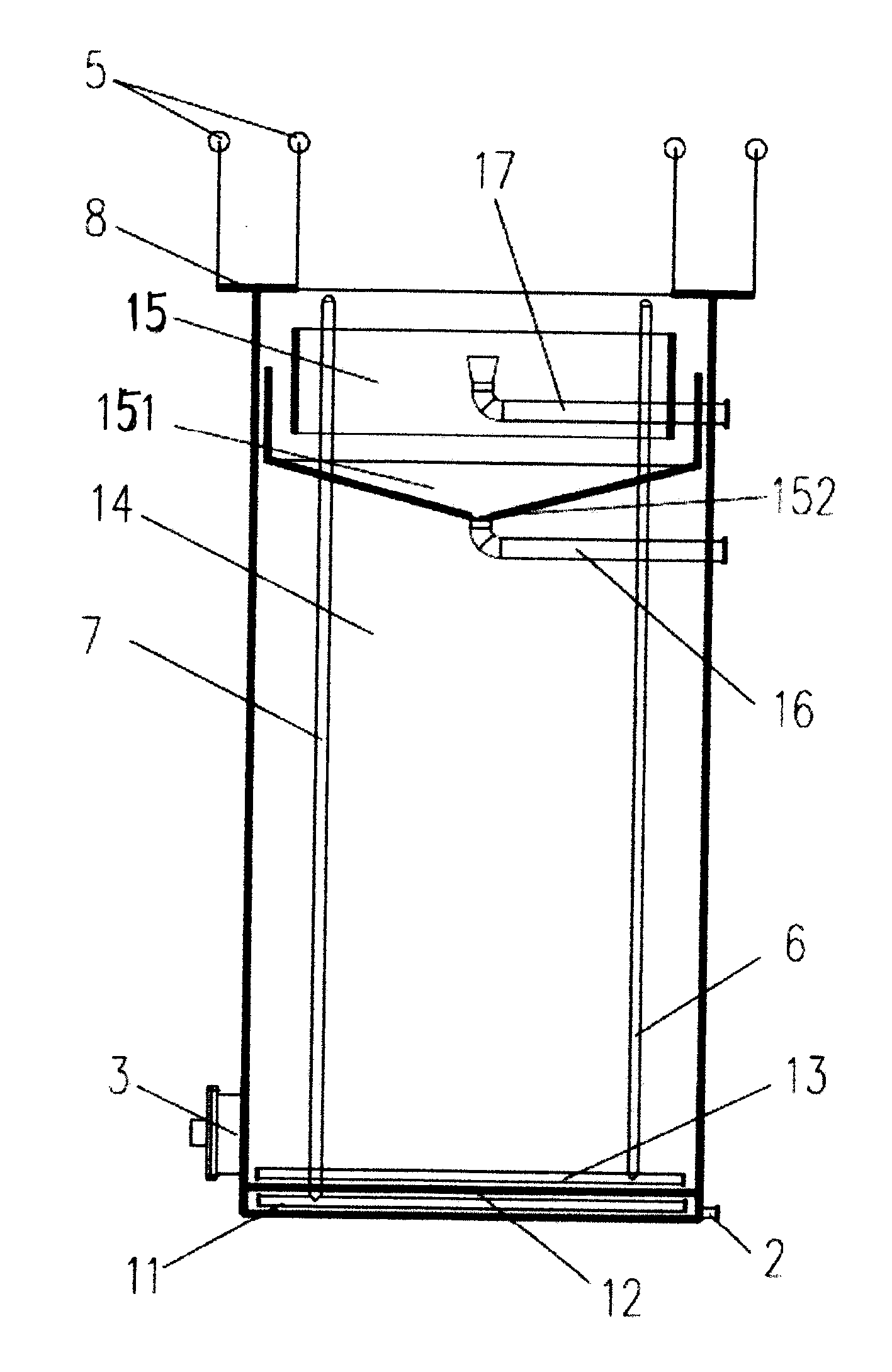

1.一种塔形一体化污水处理设备，包括塔体，布水系统，曝气系统，生物反应区和沉淀分离 系统，其特征在于：所述布水系统设置在塔体底部，布水系统与生物反应区通过筛孔板隔离， 筛孔板下方设有曝气系统，所述塔体外侧设有曝气管和反冲管，曝气管与曝气系统连通，反 冲管与布水系统连通，所述沉淀分离系统包括沉淀区，排泥管和排水管，沉淀区设置在生物 反应区上方，排泥管与沉淀区底部连通，所述排水管设置在排泥管上方。
2.如权利要求1所述的塔形一体化污水处理设备，其特征在于：所述生物反应区内投加工程 菌种，并采用专用载体固定。
3.如权利要求2所述的塔形一体化污水处理设备，其特征在于：所述曝气系统包括气水混合 区，所述曝气管由塔体顶部延伸入气水混合区。
4.如权利要求3所述的塔形一体化污水处理设备，其特征在于：所述塔体底部设有进水管和 检修孔，进水管和检修孔相对设置。
5.如权利要求4所述的塔形一体化污水处理设备，其特征在于：所述塔体侧面设有爬梯，爬 梯连接塔体顶部和底部。
6.如权利要求5所述的塔形一体化污水处理设备，其特征在于：塔体顶部设有环形走道和栏 杆，栏杆设置在环形走道两侧。
说明书
塔形一体化污水处理设备
技术领域
本实用新型涉及一种污水处理设备，特别涉及一种塔形一体化污水处理设备。
背景技术
随着我国经济的发展，水污染问题日益严峻，水被污染的重要原因是来自工厂和城市的 污水未经处理就随意排放，使得水污染的范围不断扩大。污水处理的困难来自污水处理设备 的复杂昂贵，使得企业进行污水处理需要投入大量的成本。现有的污水处理设备通常是由多 个部分通过管道连接起来，污水通过这些管道在整个污水处理系统中流动。此种设备占地面 积大，涉及的管道多而复杂，检修比较困难而且处理效率较低。
实用新型内容
本实用新型为了解决现有技术的问题，提供了一种处理效率高，占地面积小，检修方便 的塔形一体化污水处理设备，其包括塔体，布水系统，曝气系统，生物反应区和沉淀分离系 统，所述布水系统设置在塔体底部，布水系统与生物反应区通过筛孔板隔离，筛孔板下方设 有曝气系统，所述塔体外侧设有曝气管和反冲管，曝气管与曝气系统连通，反冲管与布水系 统连通，所述沉淀分离系统包括沉淀区，排泥管和排水管，沉淀区设置在生物反应区上方， 排泥管与沉淀区底部连通，所述排水管设置在排泥管上方。
以下为本实用新型的附属技术方案。
优选的，所述生物反应区内所述生物反应区内投加工程菌种，并采用专用载体固定。
优选的，所述曝气系统包括气水混合区，所述曝气管由塔体顶部延伸入气水混合区。
优选的，所述塔体底部设有进水管和检修孔，进水管和检修孔相对设置。
优选的，所述塔体侧面设有爬梯，爬梯连接塔体顶部和底部。
优选的，塔体顶部设有环形走道和栏杆，栏杆设置在环形走道两侧。
本实用新型的有益技术效果：塔形一体化污水处理设备，将现有的污水处理系统的各部 分模块集成在塔体内，以纵向方式排布，节约了占地面积;同时方便了维护和检修，降低了 使用成本。
