申请日2017.10.17
公开(公告)日2018.02.16
IPC分类号C02F9/10
摘要
本发明公开了一种降低废水浓盐量的过滤系统，过滤系统布置在处理废水的反渗透处理装置之后，过滤系统之后布置有蒸馏装置。过滤系统包括过滤装置和布置在过滤装置之后的正渗透装置，过滤装置包括至少一个串联连接的过滤膜组件。本发明通过设计过滤系统中过滤装置和正渗透装置降低处理废水，是废水中的浓盐量降低;过滤装置和正渗透装置之间设计有回流管，经正渗透装置处理后的废水可通过回流管输送至过滤装置进行二次循环处理进一步降低浓盐量;通过在正渗透装置与蒸馏装置之间设计高压反渗透装置对废水进一步处理，进一步降低浓盐量。本发明对废水经过多次处理后，有效降低了废水的浓盐量，节约了蒸馏的成本，可广泛应用于水处理技术领域。
权利要求书
1.一种降低废水浓盐量的过滤系统，所述过滤系统布置在处理废水的反渗透处理装置之后，所述过滤系统之后布置有蒸馏装置，其特征在于：包括过滤装置和布置在所述过滤装置之后的正渗透装置，所述过滤装置包括至少一个串联连接的过滤膜组件。
2.根据权利要求1所述的一种降低废水浓盐量的过滤系统，其特征在于：各所述过滤膜组件包括多孔支撑层，所述多孔支撑层上布置有至少一层过滤层。
3.根据权利要求2所述的一种降低废水浓盐量的过滤系统，其特征在于：所述多孔支撑层由聚醚砜、聚丙烯以及聚醋酸纤维中一种或多种配制的溶液制备而成。
4.根据权利要求3所述的一种降低废水浓盐量的过滤系统，其特征在于：所述过滤层由两种溶液反应后挥发形成，其中一种溶液为含0.01-2.0wt%均苯三甲酰氯的溶液，另一种溶液由环己胺、对苯二甲胺、己二胺和间苯二胺中的一种或多种混合而成。
5.根据权利要求4所述的一种降低废水浓盐量的过滤系统，其特征在于：所述正渗透装置中布置有至少一个平板膜。
6.根据权利要求1或5所述的一种降低废水浓盐量的过滤系统，其特征在于：所述过滤装置与所述正渗透装置之间布置有第一输送管。
7.根据权利要求6所述的一种降低废水浓盐量的过滤系统，其特征在于：所述正渗透装置的第一出口通过回流管与所述过滤装置的入口相通。
8.根据权利要求7所述的一种降低废水浓盐量的过滤系统，其特征在于：所述正渗透装置的第二出口与所述蒸馏装置之间布置有高压反渗透装置。
9.根据权利要求8所述的一种降低废水浓盐量的过滤系统，其特征在于：所述过滤装置通过第二输送管与所述高压反渗透装置相通。
10.根据权利要求9所述的一种降低废水浓盐量的过滤系统，其特征在于：所述过滤装置和所述正渗透装置中均布置有高压泵。
说明书
一种降低废水浓盐量的过滤系统
技术领域
本发明涉及水处理技术领域，特别涉及一种降低废水浓盐量的过滤系统。
背景技术
随着环保产业的不断发展，国家对节能减排的要求日益提高。电镀废水的处理也经历了减排、部分回用、深度回用以及零排放等阶段。为使电镀废水达到零排放迫切需要对节能工艺的改造和提升。现有的废水处理工艺为：加药沉淀澄清、反渗透前处理、三级反渗透处理、蒸发处理、固盐回用以及净水回用，此工艺下经三级反渗透入处理后的废水中浓盐量为8wt%-10wt%。而后处理的蒸发设备的造价相当昂贵，每天蒸发五吨浓盐水的设备国产造价将近100万元。故此，如何降低蒸发前的浓盐量的工艺技术相当重要和迫切。
发明内容
本发明所要解决的技术问题是提供一种降低废水浓盐量的过滤系统，可降低蒸馏前的废水浓盐量，节约成本。
为解决上述技术问题所采用的技术方案：

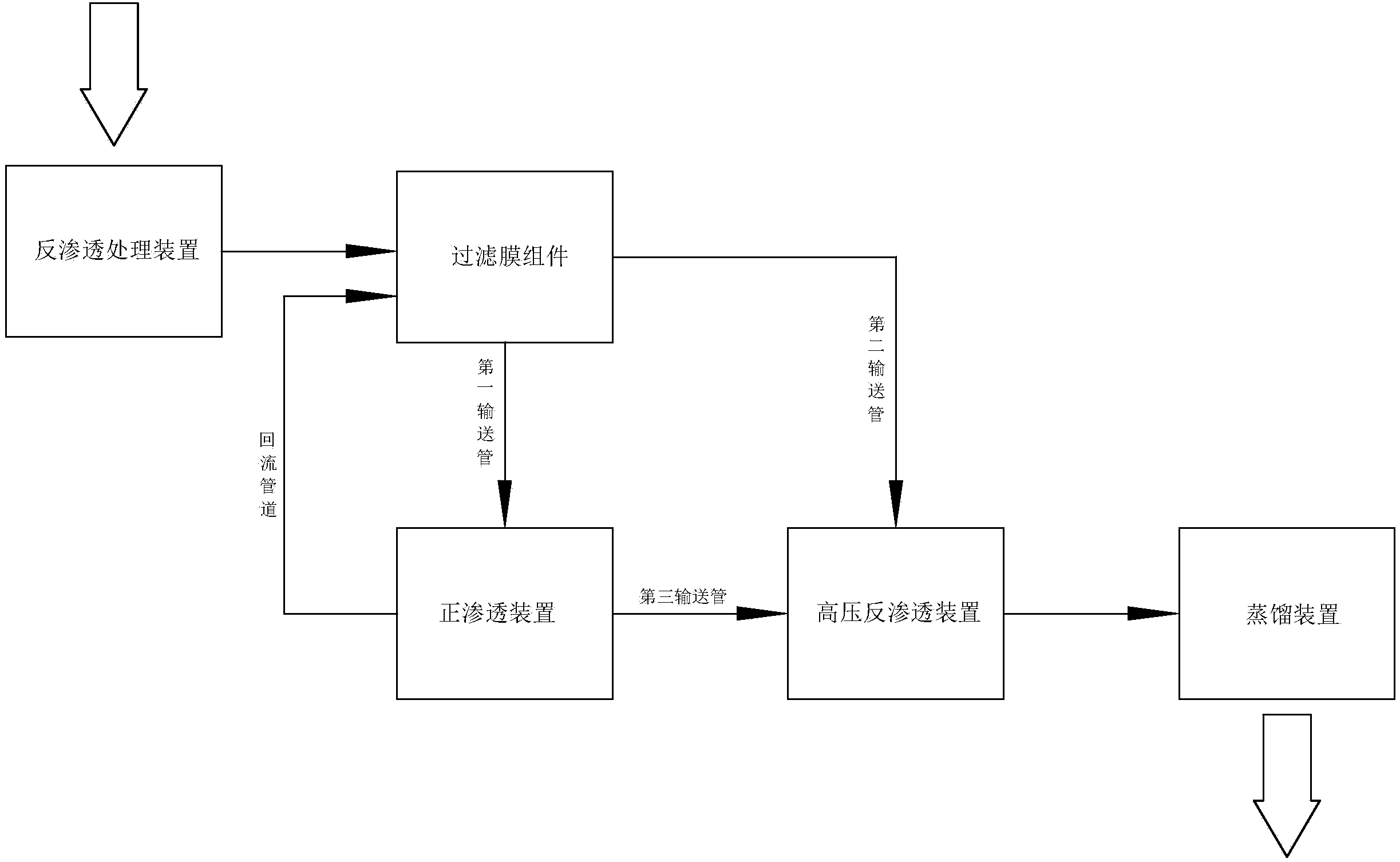

一种降低废水浓盐量的过滤系统，所述过滤系统布置在处理废水的反渗透处理装置之后，所述过滤系统之后布置有蒸馏装置，所述过滤系统包括过滤装置和布置在所述过滤装置之后的正渗透装置，所述过滤装置包括至少一个串联连接的过滤膜组件。
进一步，各所述过滤膜组件包括多孔支撑层，所述多孔支撑层上布置有至少一层过滤层。
进一步，所述多孔支撑层由聚醚砜、聚丙烯以及聚醋酸纤维中一种或多种配制的溶液制备而成。
进一步，所述过滤层由两种溶液反应后挥发形成，其中一种溶液为含0.01-2.0wt%均苯三甲酰氯的溶液，另一种溶液由环己胺、对苯二甲胺、己二胺和间苯二胺中的一种或多种混合而成。
进一步，所述正渗透装置中布置有至少一个平板膜。
进一步，所述过滤装置与所述正渗透装置之间布置有第一输送管。
进一步，所述正渗透装置的第一出口通过回流管与所述过滤装置的入口相通。
进一步，所述正渗透装置的第二出口与所述蒸馏装置之间布置有高压反渗透装置。
进一步，所述过滤装置通过第二输送管与所述高压反渗透装置相通。
进一步，所述过滤装置和所述正渗透装置中均布置有高压泵。
有益效果：本发明通过设计过滤系统中过滤装置和正渗透装置降低处理废水，是废水中的浓盐量降低;过滤装置和正渗透装置之间设计有回流管，经正渗透装置处理后的废水可通过回流管输送至过滤装置进行二次循环处理进一步降低浓盐量;通过在正渗透装置与蒸馏装置之间设计高压反渗透装置对废水进一步处理，进一步降低浓盐量。本发明对废水经过多次处理后，有效降低了废水的浓盐量，节约了蒸馏的成本，可广泛应用于水处理技术领域。
