申请日2014.08.11
公开(公告)日2014.12.31
IPC分类号C02F9/02
摘要
一种智能化分散式生活污水生态环保处理用转笼，包括安装在箱体内的转笼，转笼包括一转轴，转轴两端分别通过轴承组件连接有中心板，中心板上连接有三根相互交叉的支撑筋板，在支撑筋板构成的外圆上连接有齿轮圈，齿轮圈内侧面上连接有压边扁钢，在压边扁钢之间均匀连接有12根轴向支撑角钢，在支撑筋板的外侧连接有侧面钢丝网，侧面钢丝网的外圆部位连接在齿轮圈上，在12根轴向支撑角钢的外部包覆有正面钢丝网，正面钢丝网的边缘部位连接在压边扁钢上，且正面钢丝网与轴向支撑角钢相接触部位通过铁片进行固定，铁片与轴向支撑角钢用铆钉连接。本实用新型结构简单，设计新颖，改变了传统转笼的结构，降低了使用成本，便于安装，实用性好。
权利要求书
1.一种智能化分散式生活污水生态环保处理用转笼，其特征在于：包括 安装在箱体内的转笼，所述转笼包括一转轴，所述转轴两端分别通过轴承组 件连接有中心板，所述中心板上连接有三根相互交叉的支撑筋板，在所述支 撑筋板构成的外圆上连接有齿轮圈，所述齿轮圈内侧面上连接有压边扁钢， 在压边扁钢之间均匀连接有12根轴向支撑角钢，形成对齿轮圈及支撑筋板的 连接，在所述支撑筋板的外侧连接有侧面钢丝网，所述侧面钢丝网的外圆部 位连接在齿轮圈上，在12根轴向支撑角钢的外部包覆有正面钢丝网，所述正 面钢丝网的边缘部位连接在压边扁钢上，且所述正面钢丝网与轴向支撑角钢 相接触部位通过铁片进行固定，所述铁片与轴向支撑角钢用铆钉连接。
2.根据权利要求1所述的智能化分散式生活污水生态环保处理用转笼， 其特征在于：所述正面钢丝网内部放置有生物球，在所述正面钢丝网上设有 一门体。
3.根据权利要求2所述的智能化分散式生活污水生态环保处理用转笼， 其特征在于：所述生物球包括两个半圆形盖体，所述盖体呈网格状结构，在 所述盖体底面沿圆周方向上设有盖边，两个半圆形盖体的盖边能够贴合在一 起，构成一圆形生物球，在两个盖体的内部空腔中放置有中空纤维，所述中 空纤维包覆在一纱网中，所述两个盖体的盖边内壁上向下均间隔设有挂钩， 所述挂钩的钩部能够勾在所述盖体的网格内。
4.根据权利要求1所述的智能化分散式生活污水生态环保处理用转笼， 其特征在于：所述箱体内部设有内隔板，所述内隔板一侧设有用于放置转笼 的转笼室，另一侧设有电箱放置室，所述电箱放置室一侧设有活性炭吸附室， 所述活性炭吸附室与转笼室之间的内隔板上部设有槽口，在所述转笼室的侧 壁上设有进水管口，在所述活性炭吸附室的底部设有出水管口。
说明书
智能化分散式生活污水生态环保处理用转笼
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种智能化分散式生活污 水生态环保处理用转笼。
背景技术
年来，边远农村发展相对滞后，农村环境卫生的整治受地理条件、经济 因素和思想观念等诸多因素的制约生活污水处理方式比较落后。尤其是大多 数散居农产，如果参照集中居住的模式建设污水处理系统，不仅投入大，而 且效益差。现如今大多散居农产一般将生活污水、人畜粪便引入半开放式的 蓄污池中进行简单的厌氧处理，然后利用自然地形和开放式排污渠汇入低洼 地带。这种处理及排放方式往往导致污水漫流，臭气外溢，不仅污染环境， 且易滋生病菌。如遇大雨，雨水还会进入开放式的蓄污池和开放式的排污渠， 增加污水排放量，其影响更为严重。因此农村生活污水都要纳入到统一进行 处理，其处理装置一般包括包括污水收集池、厌氧处理池、污泥沉淀池、净 化池和湿地，将各用户的生活污水集中到污水收集池进行过滤，然后将过滤 后的污通入厌氧消化池进行分解，分解后的污水进入沉淀池内沉淀，将沉淀 后的污水进一步进行生态净化处理，使净后的污水到排污标准。现有的污水 收集池中使用格栅网过滤，容易堵塞，且清洗困难。
如中国专利(CN202346824U)公开了一种适用于生活污水处理的生物浮 动床装置，污水由箱体侧面底部的进水管进入，从箱体另一侧的出水管溢流 排出箱体;转笼由传动轴承中的连接轴和转笼上转笼骨架固定连接;变速电 机被固定在箱体的上方的支架上由齿轮连接传动轴，传动轴的两端设置了主 传动齿轮，转笼外圆周和箱体之间的距离为5厘米，转笼的两端和箱体的距离 为2厘米。转笼内装填了生物球，生物球内固载了高比表面积的中空纤维作为 生物载体，采用该生物浮动装置能够对生活污水中的TN、TP、COD的去除率达 到98%以上。该装置能够很好的完成污水处理，但其在转笼的结构设计上还不 是十分完善，有待改进。
实用新型内容
本实用新型所要解决的技术问题在于提供一种性能好，成本低的智能化 分散式生活污水生态环保处理用转笼。
本实用新型所要解决的技术问题采用以下技术方案来实现：

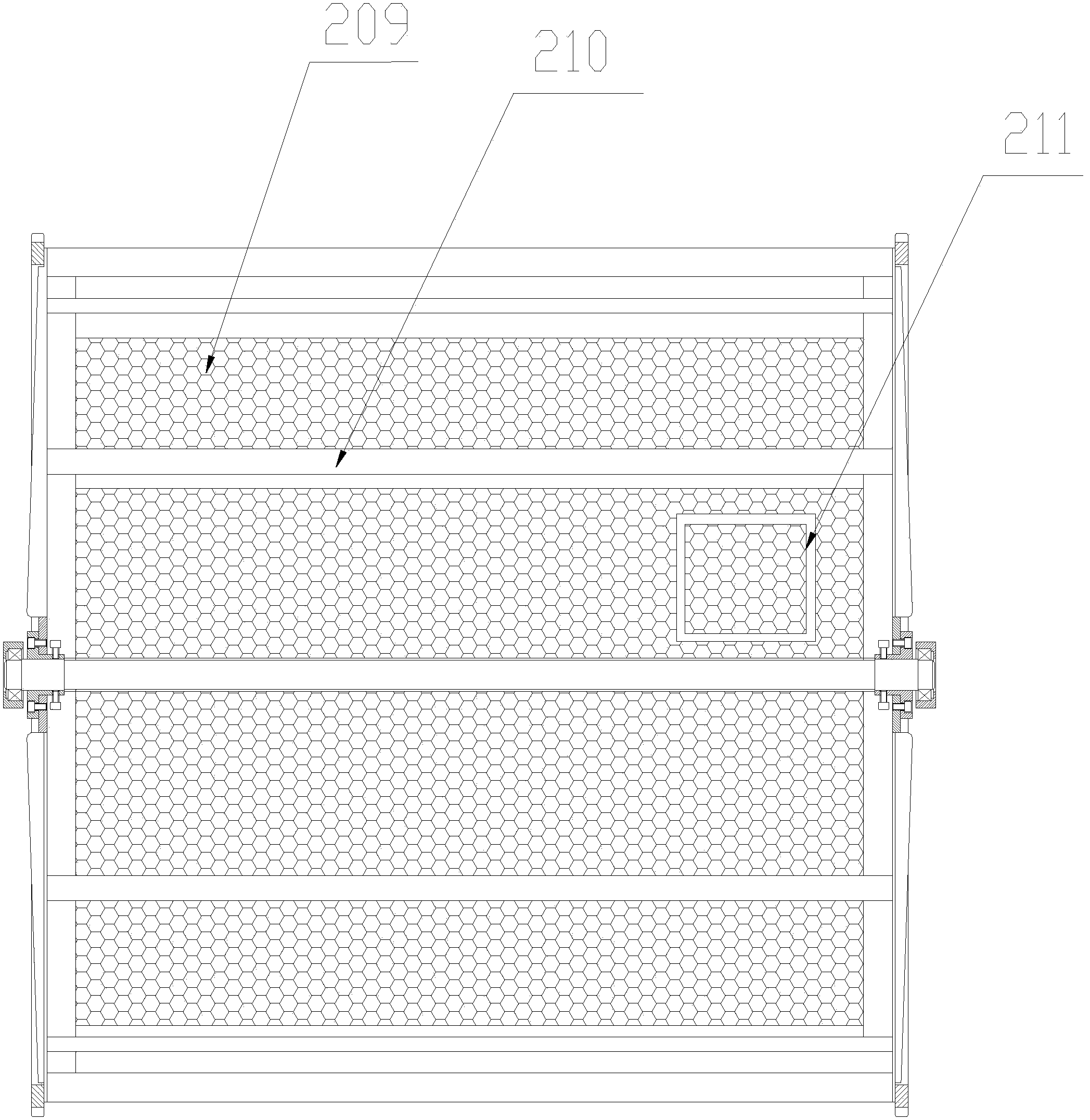

一种智能化分散式生活污水生态环保处理用转笼，包括安装在箱体内的 转笼，所述转笼包括一转轴，所述转轴两端分别通过轴承组件连接有中心板， 所述中心板上连接有三根相互交叉的支撑筋板，在所述支撑筋板构成的外圆 上连接有齿轮圈，所述齿轮圈内侧面上连接有压边扁钢，在压边扁钢之间均 匀连接有12根轴向支撑角钢，形成对齿轮圈及支撑筋板的连接，在所述支撑 筋板的外侧连接有侧面钢丝网，所述侧面钢丝网的外圆部位连接在齿轮圈上， 在12根轴向支撑角钢的外部包覆有正面钢丝网，所述正面钢丝网的边缘部位 连接在压边扁钢上，且所述正面钢丝网与轴向支撑角钢相接触部位通过铁片 进行固定，所述铁片与轴向支撑角钢用铆钉连接，实现对正面钢丝网的固定， 防止在转动过程中脱落;
所述正面钢丝网内部放置有生物球，在所述正面钢丝网上设有一门体， 通过该门体的开合来取放生物球，达到对生物球的更换;所述生物球包括两 个半圆形盖体，所述盖体呈网格状结构，在所述盖体底面沿圆周方向上设有 盖边，两个半圆形盖体的盖边能够贴合在一起，构成一圆形生物球，在两个 盖体的内部空腔中放置有中空纤维，所述中空纤维包覆在一纱网中，所述两 个盖体的盖边内壁上向下均间隔设有挂钩，所述挂钩的钩部能够勾在所述盖 体的网格内，实现两个盖体之间的组合连接，同时通过挂钩式的设计能够对 中空纤维进行更换，而不需要更换整个生物球，达到降低成本的目的。
所述箱体内部设有内隔板，所述内隔板一侧设有用于放置转笼的转笼室， 另一侧设有电箱放置室，所述电箱放置室一侧设有活性炭吸附室，所述活性 炭吸附室与转笼室之间的内隔板上部设有槽口，在所述转笼室的侧壁上设有 进水管口，在所述活性炭吸附室的底部设有出水管口。
本实用新型的有益效果是：本实用新型结构简单，设计新颖，改变了传 统转笼的结构，降低了使用成本，便于安装，实用性好。
