申请日2017.10.17
公开(公告)日2018.03.06
IPC分类号B01D29/01; B01D29/56
摘要
本发明公开了一种家用污水回收处理装置，包括二级储水箱和至少一个依次串联的一级储水箱，二级储水箱通过第一连通管与末端的一级储水箱相连;二级储水箱内布置有将其内部分为第一容腔和第二容腔的二级过滤网，各容腔的侧壁均布置有至少一个出水管，第一容腔的侧壁布置有至少一个进水口。本发明通过设计带有过滤网的一级储水箱和二级储水箱，对家庭污水多级过滤，过滤次数较多的水用来浇灌花园、菜园、拖地，过滤次数较少的水用来冲厕所;一级储水箱和二级储水箱中设计有喷头，可清洗内壁和过滤网。本发明可将家庭污水多级过滤，并根据需要分配不同过滤次数的水，从而实现多用途利用家庭污水，可广泛应用于家庭污水处理领域。
权利要求书
1.一种家用污水回收处理装置，其特征在于：

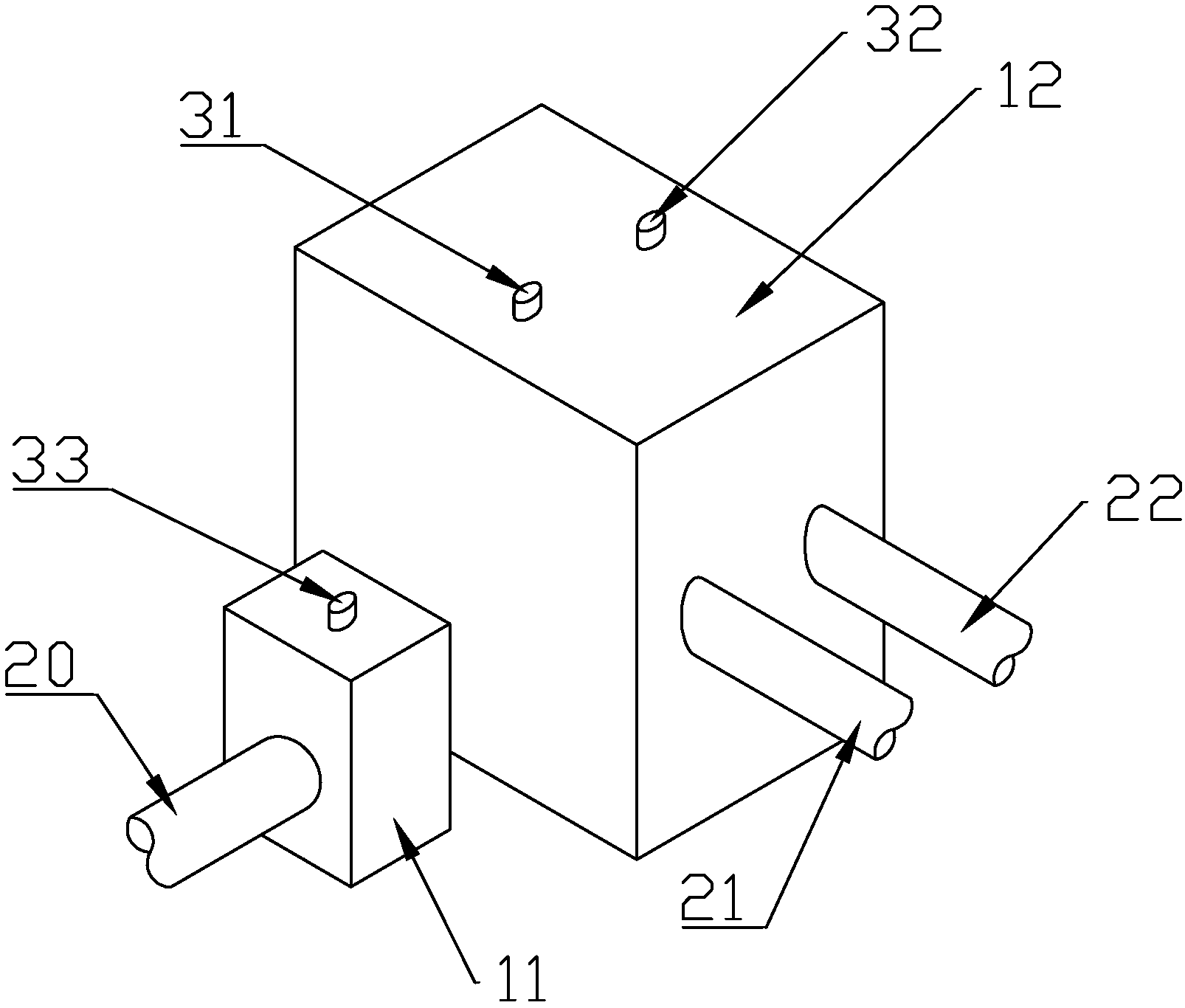

包括至少一个一级储水箱(11)，各所述一级储水箱(11)通过管道依次串联，所述二级储水箱(12)通过第一连通管(23)与末端的一级储水箱(11)相连;
所述二级储水箱(12)内布置有二级过滤网(42)，所述二级过滤网(42)将所述二级储水箱(12)内部分为左右两个容腔，分别为第一容腔和第二容腔;
所述第一容腔和第二容腔的二级储水箱(12)侧壁上均布置有至少一个出水管，所述第一容腔的二级储水箱(12)侧壁上布置有至少一个进水口。
2.根据权利要求1所述的一种家用污水回收处理装置，其特征在于：各所述一级储水箱(11)在出水口处布置有一级过滤网(41)。
3.根据权利要求2所述的一种家用污水回收处理装置，其特征在于：各所述一级过滤网(41)的网孔直径大于所述二级过滤网(42)的网孔直径。
4.根据权利要求3所述的一种家用污水回收处理装置，其特征在于：所述第一连通管(23)上布置有控制开闭的第一阀门。
5.根据权利要求2至4任一项所述的一种家用污水回收处理装置，其特征在于：所述二级储水箱(12)和各所述一级储水箱(11)的底部均布置有排污管，各所述排污管上布置有控制开闭的第二阀门。
6.根据权利要求5所述的一种家用污水回收处理装置，其特征在于：位于所述第二容腔的各所述出水管中均布置有三级过滤装置。
7.根据权利要求6所述的一种家用污水回收处理装置，其特征在于：各所述出水管上均布置有控制开闭的第三阀门。
8.根据权利要求7所述的一种家用污水回收处理装置，其特征在于：所述二级储水箱(12)和各所述一级储水箱(11)内均布置有至少一个可喷出清洗剂的喷头。
9.根据权利要求8所述的一种家用污水回收处理装置，其特征在于：各所述喷头的一端与连接有压力泵的管道连通，各所述喷头的另一端布置有球体，所述球体上布置有多个开孔，所述清洗剂从各所述开孔中喷出。
10.根据权利要求9所述的一种家用污水回收处理装置，其特征在于：所述一级过滤网(41)、二级过滤网(42)和三级过滤装置均可拆卸。
说明书
一种家用污水回收处理装置
技术领域
本发明涉及家庭污水处理领域，特别涉及一种家用污水回收处理装置。
背景技术
人们在日常生活中会产生大量的生活污水，比如洗浴用水、洗衣用水、洗米洗菜用水等，这些用水通常直接排放至下水管道，往往造成了水资源的极大浪费。而即使目前市场上有一些处理家庭污水的回收装置，基本上是通过管道将各类生活污水收集然后用来冲厕所，这种回收装置中的污水用途单一，并未将家庭污水有效利用。
发明内容
本发明所要解决的技术问题是提供一种家用污水回收处理装置，可以实现多用途的有效的利用家庭污水。
为解决上述技术问题所采用的技术方案：
一种家用污水回收处理装置，包括至少一个一级储水箱，各所述一级储水箱通过管道依次串联，所述二级储水箱通过第一连通管与位于末端的一级储水箱相连;所述二级储水箱内布置有二级过滤网，所述二级过滤网将所述二级储水箱内部分为左右两个容腔，分别为第一容腔和第二容腔;所述第一容腔和第二容腔的二级储水箱侧壁上均布置有至少一个出水口，所述第一容腔的二级储水箱侧壁上布置有至少一个进水口。
进一步，所述一级储水箱在出水口处布置有一级过滤网。
进一步，所述一级过滤网的网孔直径大于所述二级过滤网的网孔直径。
进一步，所述第一连通管上布置有控制开闭的第一阀门。
进一步，所述二级储水箱和各所述一级储水箱的底部均布置有排污管，各所述排污管上布置有控制开闭的第二阀门。
进一步，位于所述第二容腔的各所述出水管中均布置有三级过滤装置。
进一步，各所述出水管上均布置有控制开闭的第三阀门。
进一步，所述二级储水箱和各所述一级储水箱内均布置有至少一个可喷出清洗剂的喷头。
进一步，各所述喷头的一端与连接有压力泵的管道连通，各所述喷头的另一端布置有球体，所述球体上布置有多个开孔，所述清洗剂从各所述开孔中喷出。
进一步，所述一级过滤网、二级过滤网和三级过滤装置均可拆卸。
有益效果：本发明通过设计多个串联的一级储水箱和一个带有二级过滤网的二级储水箱，对家庭污水进行过滤，将经过二级过滤网过滤的水用来浇灌花园、菜园或者拖地，将未经过二级过滤网过滤的水用来冲厕所;在各一级储水箱的出水口均设计有一级过滤网，在各出水管中设计有三级过滤装置，实现对家庭废水的多级过滤，过滤次数较多的水用来浇灌花园、菜园、拖地，过滤次数较少的水用来冲厕所;在二级储水箱和各一级储水箱中设计有喷头，可用来清洗内壁和过滤网上附着的杂物。本发明可以将家庭污水多级过滤，并根据不同的用水标准分配不同过滤次数的水，从而实现对家庭污水的多用途利用，更加合理有效的使用家庭污水，可广泛应用于家庭污水处理领域。
