申请日2014.08.11
公开(公告)日2014.11.05
IPC分类号C02F9/06; C02F103/10; C02F1/46
摘要
本发明公开了一种钻井泥浆废水处理系统，包括依次连接的除油过滤器、至少一个聚结器、循环水槽以及高级氧化装置，所述除油过滤器中设有过滤填料，所述聚结器中设有聚结填料，所述高级氧化装置中设有氧化电极。其处理过程包括：1)废水经除油过滤器过滤去除废水中的悬浮物及附着的油类物质;2)废水中的油类物质在聚结器中的聚结填料上吸附聚集形成大的油滴，并脱附上升进入聚结器顶部的集油器中进行定期收集;3)除油处理后的废水进入到循环水槽中，并进入高级氧化装置中进行高级氧化处理，以除去废水中剩余的有机物。本发明的系统可移动地快速处理分散的钻井废水，无需另占地建厂和铺设污水传输系统，有效解决了目前钻井废水的处理难题。
权利要求书
1.一种钻井泥浆废水处理系统，其特征在于：包括通过管道依次连接的除油过滤器、 串联设置的一个或多个聚结器、循环水槽以及高级氧化装置，其中，所述除油过滤器中设 有过滤填料，所述聚结器中设有聚结填料，所述高级氧化装置中设有氧化电极。
2.根据权利要求1所述的处理系统，其特征在于：所述高级氧化装置的出水与循环 水槽相连。
3.根据权利要求1所述的处理系统，其特征在于：所述过滤填料为无机填料或疏油 性填料。
4.根据权利要求3所述的处理系统，其特征在于：所述过滤填料为体积为除油过滤 器体积的约1/3。
5.根据权利要求1所述的处理系统，其特征在于：所述聚结器串联设置有两个。
6.根据权利要求1所述的处理系统，其特征在于：所述聚结器的顶部设有集油器。
7.根据权利要求1所述的处理系统，其特征在于：所述聚结填料为疏水亲油性材料 制成的、直径为Ф5～50mm柱状结构的填料。
8.根据权利要求1所述的处理系统，其特征在于：所述氧化电极由至少两片掺硼金 刚石薄膜电极并排堆积构成。
9.根据权利要求7所述的处理系统，其特征在于：所述掺硼金刚石薄膜电极的厚度 为0.2～5.0mm，且相邻两片掺硼金刚石薄膜电极间的间隙为1～10mm。
10.根据权利要求1至9中的任意一项所述的处理系统，其特征在于：所述循环水槽 设于一撬装模块上，且所述除油过滤器、聚结器以及高级氧化装置分别通过各自对应的支 架固定于该撬装模块上。
11.一种钻井泥浆废水处理方法，其特征在于：包括以下步骤：
1)废水进入到除油过滤器中，过滤去除废水中的悬浮物及悬浮物附着的油类物质;
2)经除油过滤器过滤除油后的废水进入到聚结器中，废水中的油类物质在聚结器中 的聚结填料上吸附聚集形成大的油滴，并脱附上升进入聚结器顶部的集油器中进行定期收 集;
3)经聚结器除油处理后的废水进入到循环水槽中，随后进入高级氧化装置中进行高 级氧化处理，以除去废水中剩余的有机物。
12.根据权利要求11所述的处理方法，其特征在于：废水在循环水槽和高级氧化装 置间循环流动，持续进行高级氧化处理。
13.根据权利要求11所述的处理方法，其特征在于：废水在除油过滤器内的液体流 速为0.05～0.2m/s，废水在聚结器中的液体流速范围为0.025～0.2m/s。
说明书
一种钻井泥浆废水处理系统及方法
技术领域
本发明涉及一种污水处理系统及方法，具体涉及一种适用于泥浆体系法产生的钻井废水的处理系统及方法，属于环保领域。
背景技术
钻井废水作为石油天然气开采过程产生的一种工业废水，其处理历来受到各国重视。国内对钻井废水的处理大多采用化学混凝、气浮等方法进行处理，这些方法仅能去除水中胶体或悬浮状的大颗粒污染物，存在处理不彻底，处理后废水不达标，污泥产生量大等问题。由于钻井废水的产生具有污染源分散、点多面广、水质成分复杂多变且废水排放间歇性等特点，传统的固定站式污水处理系统已经无法满足油田作业对废水处理快速、简单的要求。
发明内容
本发明的目的在于克服现有技术的不足，提供一种能有效解决目前钻井废水处理效果不理想、废水分布分散且难以集中处理等问题的钻井泥浆废水处理系统，本发明的另一目的在于提供一种钻井泥浆废水的处理方法。
为实现上述目的，本发明采用以下技术方案：

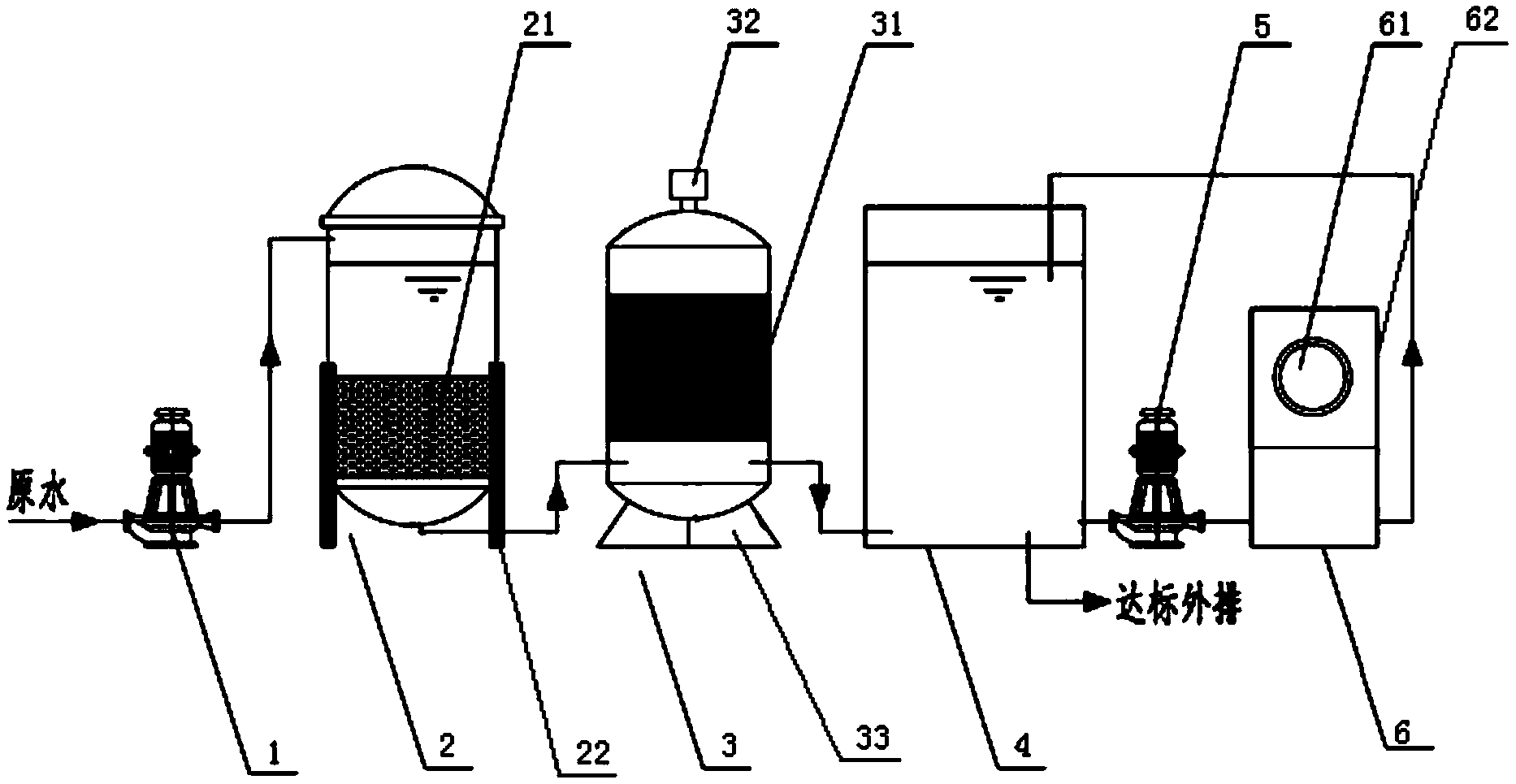

一种钻井泥浆废水处理系统，包括通过管道依次连接的除油过滤器、串联设置的一个或多个聚结器、循环水槽以及高级氧化装置，其中，所述除油过滤器中设有过滤填料，所述聚结器中设有聚结填料，所述高级氧化装置中设有氧化电极。
优选的是：所述高级氧化装置的出水与循环水槽相连。
优选的是：所述过滤填料为无机填料或疏油性填料。
优选的是：所述过滤填料为体积为除油过滤器体积的约1/3。
优选的是：所述聚结器串联设置有两个。
优选的是：所述聚结器的顶部设有集油器。
优选的是：所述聚结填料为疏水亲油性材料制成的、直径为Ф5～50mm柱状结构的填料。
优选的是：所述氧化电极由至少两片掺硼金刚石薄膜电极并排堆积构成。
优选的是：所述掺硼金刚石薄膜电极的厚度为0.2～5.0mm，且相邻两片掺硼金刚石薄膜电极间的间隙为1～10mm。
优选的是：所述循环水槽设于一撬装模块上，且所述除油过滤器、聚结器以及高级氧化装置分别通过各自对应的支架固定于该撬装模块上。
本发明的另一目的，一种钻井泥浆废水处理方法，包括以下步骤：
1)废水进入到除油过滤器中，过滤去除废水中的悬浮物及悬浮物附着的油类物质;
2)经除油过滤器过滤除油后的废水进入到聚结器中，废水中的油类物质在聚结器中的聚结填料上吸附聚集形成大的油滴，并脱附上升进入聚结器顶部的集油器中进行定期收集;
3)经聚结器除油处理后的废水进入到循环水槽中，随后进入高级氧化装置中进行高级氧化处理，以除去废水中剩余的有机物。
优选的是：废水在循环水槽和高级氧化装置间循环流动，持续进行高级氧化处理。
优选的是：废水在除油过滤器内的液体流速为0.05～0.2m/s，废水在聚结器中的液体流速范围为0.025～0.2m/s。
本发明的有益效果在于：本发明采用过滤、聚结以及高级氧化相结合的方式对钻井废水进行快速深度处理，废水的净化效果明显，且本发明的各设备集成于一撬装模块上，可移动地快速处理分散的钻井废水，无需另占地建厂和铺设污水传输系统，有效地解决了目前钻井废水处理难的问题。经过本发明的处理系统及方法处理后的钻井废水符合外排灰 回注标准，在实现水资源循环利用的同时还可对废水中的油组分进行回收。
