申请日2014.08.12
公开(公告)日2016.03.02
IPC分类号B01D21/02
摘要
本发明涉及一种用于钢铁厂的自动除杂废水处理池，属于废水处理技术领域，其包括废水池，在废水池顶部设置有安装架，在废水池的中部横向设置有除杂槽，在除杂槽内设置有与之相配合的清理槽，清理槽的槽深为400mm～500mm，在清理槽底部开设有漏水孔，在清理槽上竖直安装有可自由旋转的螺杆，在螺杆上安装有与之相匹配的螺母，螺母固定在安装架上，螺杆上端连接有电机，对应电机在安装架安装有用于电机上下自由滑动的滑轨，电机活动安装在滑轨上，对应除杂槽右侧的废水池底部设置有左低右高的右斜面，对应除杂槽左侧的废水池底部设置有左高右低的左斜面。本发明结构简单，清理废杂时，十分方便，由于是机械式清理废杂，故省时省力，而且清理效率高。
权利要求书

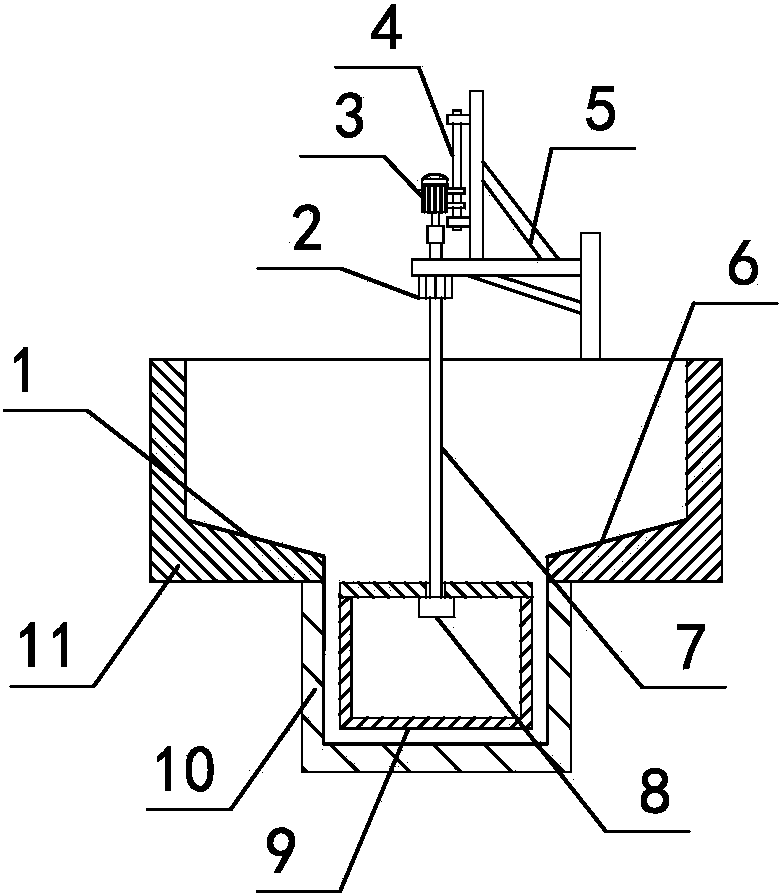

1.一种用于钢铁厂的自动除杂废水处理池，包括废水池(11)，在废水池 (11)顶部设置有安装架(5)，其特征在于：在废水池(11)的中部横向设置有除杂槽(10)，在除杂槽(10)内设置有与之相配合的清理槽(9)，清理槽(9) 的槽深为400mm～500mm，在清理槽(9)底部开设有漏水孔，在清理槽(9)上竖直安装有可自由旋转的螺杆(7)，在螺杆(7)上安装有与之相匹配的螺母(2)，螺母(2)固定在安装架(5)上，螺杆(7)上端连接有电机(3)，对应电机(3) 在安装架(5)安装有用于电机(3)上下自由滑动的滑轨(4)，电机(3)活动安装在滑轨(4)上，对应除杂槽(10)右侧的废水池(11)底部设置有左低右高的右斜面(6)，对应除杂槽(10)左侧的废水池(11)底部设置有左高右低的左斜面(1)。
2.根据权利要求1所述的用于钢铁厂的自动除杂废水处理池，其特征在于：所述清理槽(9)顶部固定有连接板(13)，对应螺杆(7)底端在连接板(13) 上开设有用于螺杆(7)自由转动的通孔(12)，螺杆(7)底端穿过通孔(12)，在连接板(13)下部的螺杆(7)端上设置有挡块(8)。
3.根据权利要求1或2所述的用于钢铁厂的自动除杂废水处理池，其特征在于：所述挡块(8)为圆柱体结构。
4.根据权利要求3所述的用于钢铁厂的自动除杂废水处理池，其特征在于：所述漏水孔直径为1mm～2mm，相邻漏水孔之间的间距为100mm～300mm。
5.根据权利要求1所述的用于钢铁厂的自动除杂废水处理池，其特征在于：所述右斜面(6)的倾斜角为20～30度。
6.根据权利要求1所述的用于钢铁厂的自动除杂废水处理池，其特征在于：所述左斜面(1)的倾斜角为20～30度。
说明书
用于钢铁厂的自动除杂废水处理池
技术领域
本发明涉及一种用于钢铁厂的自动除杂废水处理池，属于废水处理技术领域。
背景技术
目前，在钢铁厂的废水处理是越来越受到关注，常用的废水池用到一定时间，需要人工对废杂进行清理，以便再次使用;有时为了不影响生产使用，先从旁边设置一个新的废水池，以便使用。这种方法浪费了国土资源，清理时费工费时。
发明内容
根据以上现有技术中的不足，本发明要解决的技术问题是：提供一种内供用于钢铁厂的自动除杂废水处理池，其结构简单，清理废杂时，十分方便，省时省力。
本发明所述的用于钢铁厂的自动除杂废水处理池，包括废水池，在废水池顶部设置有安装架，其特征在于：在废水池的中部横向设置有除杂槽，在除杂槽内设置有与之相配合的清理槽，清理槽的槽深为400mm～500mm，在清理槽底部开设有漏水孔，在清理槽上竖直安装有可自由旋转的螺杆，在螺杆上安装有与之相匹配的螺母，螺母固定在安装架上，螺杆上端连接有电机，对应电机在安装架安装有用于电机上下自由滑动的滑轨，电机活动安装在滑轨上，对应除杂槽右侧的废水池底部设置有左低右高的右斜面，对应除杂槽左侧的废水池底部设置有左高右低的左斜面。
本发明优选所述清理槽顶部固定有连接板，对应螺杆底端在连接板上开设有用于螺杆自由转动的通孔，螺杆底端穿过通孔，在连接板下部的螺杆端上设置有挡块。其结构简单，方便维护，维护成本低。
为了方便加工，合理控制成本，所述挡块为圆柱体结构。
为了在漏水的同时防止杂质掉出，所述漏水孔直径为1mm～2mm，相邻漏水孔之间的间距为100mm～300mm。
为了方便废水池内的杂质都容易清理至清理槽内，所述右斜面的倾斜角为 20～30度。
同上，为了方便废水池内的杂质都容易清理至清理槽内，所述左斜面的倾斜角为20～30度。
与现有技术相比，本发明具有以下有益效果：
通过本发明所述的内供用于钢铁厂的自动除杂废水处理池，其结构简单，清理废杂时，十分方便，由于是机械式清理废杂，故省时省力，而且清理效率高。
