申请日2014.08.12
公开(公告)日2015.02.11
IPC分类号C02F9/14; C02F103/28; B01D21/08; C02F3/02
摘要

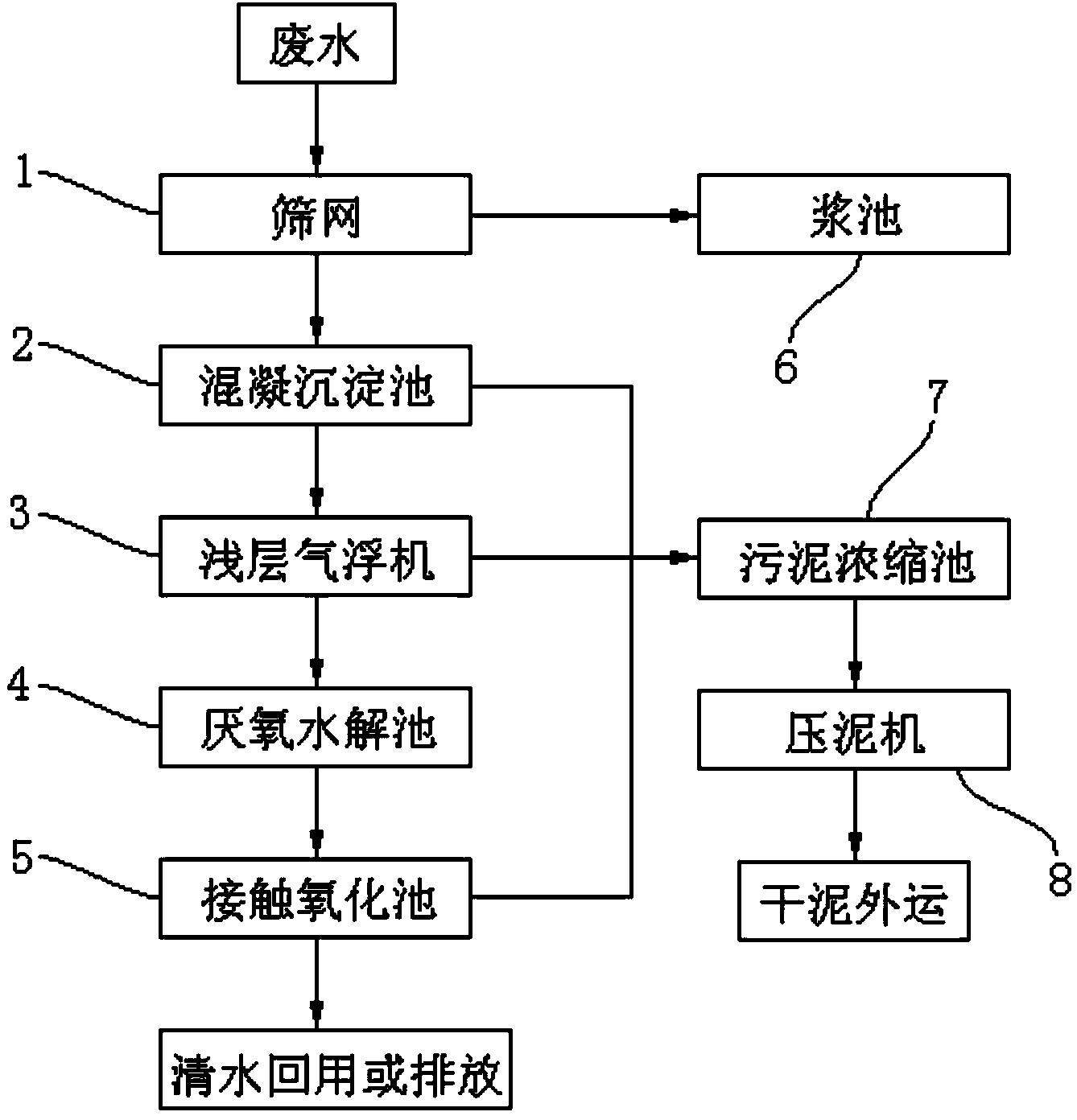

本实用新型提出了一种造纸厂污水处理系统，该系统设置有顺序相连的筛网、混凝沉淀池、浅层气浮机、厌氧水解池和接触氧化池，所述混凝沉淀池、浅层气浮机、接触氧化池均连接有污泥浓缩池，该污泥浓缩池连接有压泥机，所述筛网连接有浆池。本实用新型结构简单，在满足排放标准的情况下简化了工艺步骤，并通过改进的混凝沉淀池和接触氧化池提高了处理效率。
权利要求书
1.一种造纸厂污水处理系统，其特征在于：该系统设置有顺序相连的筛网 (1)、混凝沉淀池(2)、浅层气浮机(3)、厌氧水解池(4)和接触氧化池(5)， 所述混凝沉淀池(2)、浅层气浮机(3)、接触氧化池(5)均连接有污泥浓缩池 (7)，该污泥浓缩池(7)连接有压泥机(8)，所述筛网(1)连接有浆池(6)。
2.如权利要求1所述的造纸厂污水处理系统，其特征在于：所述筛网(1) 为水力筛网。
3.如权利要求1所述的造纸厂污水处理系统，其特征在于：所述混凝沉淀 池(2)包括反应池(201)和沉淀池(202)，该反应池(201)内设有与顶部相 距一定距离的第一挡板(214)及与底部相距一定距离的第二挡板(215)，该第 一挡板(214)及第二挡板(215)将所述反应池(201)分隔为室Ⅰ、室Ⅱ和室 Ⅲ，该室Ⅰ设有进水口(211)，所述室Ⅰ、室Ⅱ和室Ⅲ内均设有搅拌装置;所 述沉淀池(202)设有第三挡板(221)，该第三挡板(221)将所述沉淀池(202) 上下分隔为清水区A和沉淀区B，该沉淀区B的底部呈锥形并设有污泥出口 (223)，该清水区A设有出水口(222)，所述第三挡板(221)设有连通清水区 A与沉淀区B的若干斜管，该沉淀区B与所述室Ⅲ相连，所述室Ⅰ设有加絮凝剂 装置(212)，所述室Ⅱ设有加助凝剂装置(213)。
4.如权利要求1所述的造纸厂污水处理系统，其特征在于：所述厌氧水解 池(4)内设有潜水搅拌机。
5.如权利要求1所述的造纸厂污水处理系统，其特征在于：所述接触氧化 池(5)包括池体(501)、进水管(514)、曝气管(515)和出水管(507)，所 述池体(501)内设置第一隔板(512)、第二隔板(503)和第三隔板(505)将 该池体(501)上下分隔为第一室(510)、第二室(509)、第三室(508)和第 四室(504)，该第一隔板(512)、第二隔板(503)和第三隔板(505)分别设 有第一格栅(511)、第二格栅(502)和第三格栅(506)，该第二格栅(502) 分别与该第一格栅(511)和第三格栅(506)错位设置，所述第二室(509)和 第三室(508)内均填充有填料，所述进水管(514)和曝气管(515)位于所述 第一室(510)，所述出水管(507)位于所述第四室(504)，所述第三室(508) 内填料的密度大于所述第二室(509)内填料的密度，所述池体(501)的底部 为锥形并设有排污管(513)。
6.如权利要求1所述的造纸厂污水处理系统，其特征在于：所述污泥浓缩 池(7)为竖流式浓缩池。
7.如权利要求1所述的造纸厂污水处理系统，其特征在于：所述压泥机(8) 为带式压泥机。
说明书
造纸厂污水处理系统
技术领域
本实用新型属于污泥处理技术领域，具体涉及一种造纸厂污水处理系统。
背景技术
造纸企业生产中会产生大量废水，这些废水如不经过处理直接排放，将对 环境造成严重污染。现有的污水处理系统由于结构过于复杂，投资成本大，处 理工艺过剩，并不适合中小造纸企业应用。
实用新型内容
本实用新型的目的是提出一种结构简单、处理效率高的造纸厂污水处理系 统。
本实用新型的技术方案是这样实现的：一种造纸厂污水处理系统，该系统 设置有顺序相连的筛网、混凝沉淀池、浅层气浮机、厌氧水解池和接触氧化池， 所述混凝沉淀池、浅层气浮机、接触氧化池均连接有污泥浓缩池，该污泥浓缩 池连接有压泥机，所述筛网连接有浆池。
较优地，混凝沉淀池包括反应池和沉淀池，该反应池内设有与顶部相距一 定距离的第一挡板及与底部相距一定距离的第二挡板，该第一挡板及第二挡板 将所述反应池分隔为室Ⅰ、室Ⅱ和室Ⅲ，该室Ⅰ设有进水口，所述室Ⅰ、室Ⅱ 和室Ⅲ内均设有搅拌装置;所述沉淀池设有第三挡板，该第三挡板将所述沉淀 池上下分隔为清水区A和沉淀区B，该沉淀区B的底部呈锥形并设有污泥出口， 该清水区A设有出水口，所述第三挡板设有连通清水区A与沉淀区B的若干斜 管，该沉淀区B与所述室Ⅲ相连，所述室Ⅰ设有加絮凝剂装置，所述室Ⅱ设有 加助凝剂装置。反应池设置三个室并在每个室内设置搅拌装置可有效加速絮状 物的形成，沉淀池底部的锥形设计使得沉淀效果更好并有利于污物的排放。
较优地，所述接触氧化池包括池体、进水管、曝气管和出水管，所述池体 内设置第一隔板、第二隔板和第三隔板将该池体上下分隔为第一室、第二室、 第三室和第四室，该第一隔板、第二隔板和第三隔板分别设有第一格栅、第二 格栅和第三格栅，该第二格栅分别与该第一格栅和第三格栅错位设置，所述第 二室和第三室内均填充有填料，所述进水管和曝气管位于所述第一室，所述出 水管位于所述第四室，所述第三室内填料的密度大于所述第二室内填料的密度， 所述池体的底部为锥形并设有排污管。
本实用新型结构简单，在满足排放标准的情况下简化了工艺步骤，并通过 改进的混凝沉淀池和接触氧化池提高了处理效率。
